[Beretta Idra Meteo 20] smontaggio e pulizia scambiatore primario

[ottobre_rosso]

Domanda: il selettore velocità della pompa è sul 3?

Domani verifico (se rimuovo ora il pannello sveglio i vicini...)

È sul 3

[ottobre_rosso]

Eccomi damlos.
Allego una serie di foto

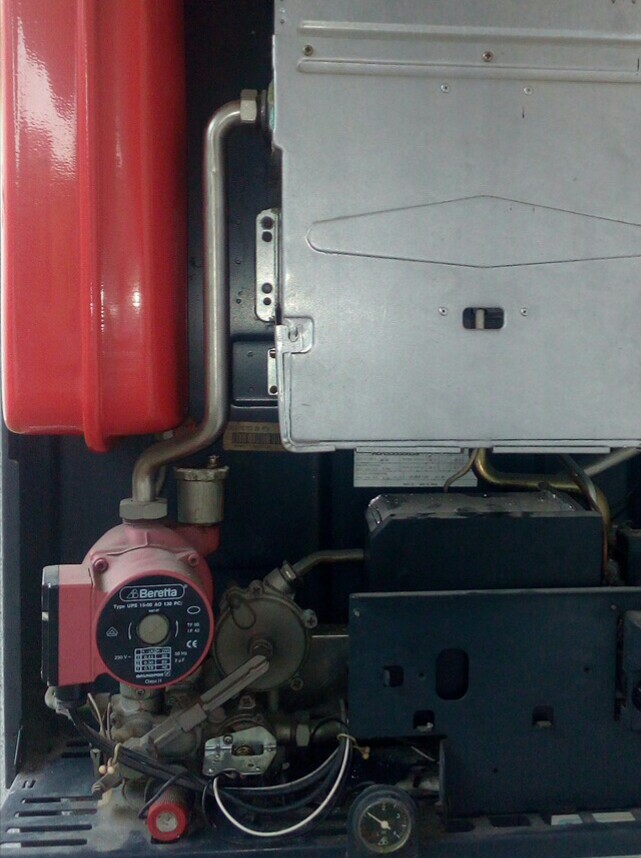

Vista caldaia

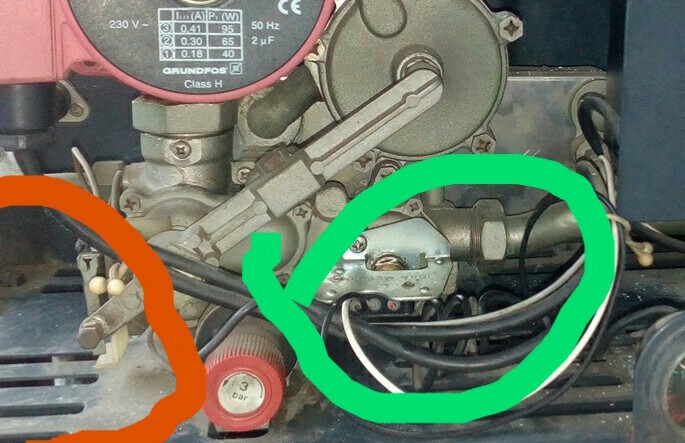

Vista microswitch

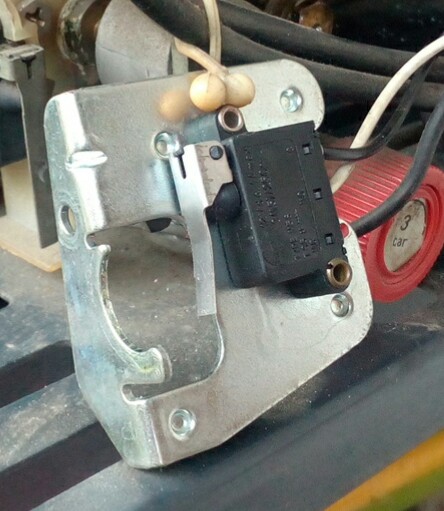

Microswitch pompa


[ottobre_rosso]

Vista frontale membrana

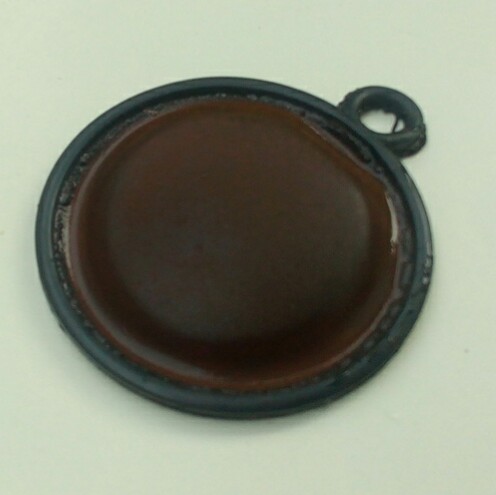

Vista posteriore membrana


[ottobre_rosso]

Nella seconda immagine vedi alla sx, evidenziato in arancione, il microswitch del sanitario, alla dx, in verde, quello della pompa di circolazione.

Nella terza vedi lo stato della linguetta del microswitch (come ti dicevo l'ho leggermente piegata per favorire la chiusura del micro)

Stamattina ho proceduto con lo smontaggio della membrana che puoi vedere nelle ultime due immagini. Come ho rimontato il tutto, ripristinato la pressione, spurgato l'impianto e avviato il riscaldamento l'alberino azionato dalla pompa è uscito bene, al massimo della sua estensione e senza tentennamenti, azionando il bruciatore. Tuttavia non voglio cantar vittoria: la mia paura è che smanettando sul gruppo alberino-membrana questi si sia "sbloccato" e che domani, dopo un periodo di almeno 10 ore di inattività del riscaldamento, si possa ripresentare il problema

[dalmos]

Ok .
La caldaia in oggetto la conosco molto bene .
Quello che vedo è che la membrana non è certamente nelle condizioni migliori , però se non ha crepe se pur
microscopiche puoi pure lasciarla stare ,
Spesso ho risolto mettendo del grasso nella sede dove scorre il pistoncino , perchè l' o-ring a causa del calore forte tende a seccari e ostacola lo scorrimento dell'asse .
Dopo aver pulito quella patina di colore scuro che si forma sull'alberino stesso , ma non usare abrasivi , con una leggera passata di fibra verde , delle spugnette di cucina .

[ottobre_rosso]

.
Dopo aver pulito quella patina di colore scuro che si forma sull'alberino stesso , ma non usare abrasivi , con una leggera passata di fibra verde , delle spugnette di cucina .

Si si, è proprio quello che ho fatto. Ora vediamo se tiene così.

Una domanda: se stringessi troppo il dado di tenuta dell'alberino questi verrebbe in qualche modo "frenato"?

[dalmos]

Assolutamente no .
Il dado ha un o-ring interno premontato in fabbrica ,
E va stretto quanto serve solo per far fare tenuta alla guarnizione interposta tra lui e la campana di metallo dove sta avvitato .
Mettendo il grasso sul foro e poi inserendo l'alberino ,
porta il grasso fino dentro , magari ripetendo l'operazione .

[ottobre_rosso]

Quindi questo micro in realtà non fa da pressostato bensì da flussostato, corretto?

[dalmos]

Rileva la circolazione dell' acqua .
Quindi flussostato .

[Scintilla]

Quindi questo micro in realtà non fa da pressostato bensì da flussostato, corretto?

Mah...al paragrafo "sicurezze" viene definito così;


[dalmos]

Quindi questo micro in realtà non fa da pressostato bensì da flussostato, corretto?

Mah...al paragrafo "sicurezze" viene definito così;


Si, grazie Scintilla per la precisazione ,
L'ho impropriamente definito flussostato in quanto non è un pressostato attivo , ma passivo perchè non rileva la pressione dell'impianto , ma la differenza di pressione generata da flusso di circolazione dell'acqua.
Oggi questo sistema è sorpassato e viene usato un pressostato attivo , che a 0,5 di 1,5 bar di pressione sul circuito di risc. , blocca tutto . Evidenziando l'errore .

[ottobre_rosso]

Oggi alle 15:00, dopo un periodo di standby della caldaia di sette ore, quindi nessuna accensione del riscaldamento e richiesta di acqua calda, mia moglie ha acceso il riscaldamento e si è ripresentato il solito problema: spia pressione acqua accesa, spia che si è spenta con contemporanea accensione del riscaldamento solo nel momento in cui è stata aperta l'acqua calda. In pratica il problema si presenta dopo un po' di ore di inattività della caldaia, quando l'acqua all'interno del primario è fredda.
Questa sera ho acquistato una nuova membrana e raccordo oring (premistoppa) dell'alberino. Mercoledì sostituiro entrambi sperano che il problema si risolva.

[ottobre_rosso]

Dimenticavo... grazie a dalmos per le spiegazioni e a scintilla per la precisazione

[Scintilla]

Mentre sostituisci la membrana accertati che tutti i forellini che vedi siano puliti, magari passaci un filo di ferro sottile fin dove arriva. Se dopo questa operazione il problema si ripresenta,non per gufare ma credo che lo rifarà, e se lo scambiatore non frigge ne in sanitario ne in riscaldamento (non ti ho mai sentito dirlo) non dovrebbe essere lui. A questo punto io rivolgerei l'attenzione alla pompa.

[ottobre_rosso]

scintilla, cosa intendi per "friggere"?
