Portata a valle di un riduttore di pressione

Messaggioda marco44 » mar 06 apr 2021 11:00 am

Buongiorno,
scrivo per chiedere un aiuto riguardo al funzionamento di un riduttore di pressione. Quello che volevo chiedere a coloro che mi aiuteranno è di quanto la portata si riduce a valle di un riduttore di pressione. Per ora non so ancora la dimensione effettiva del riduttore che andrò a montare, ma volevo solo chiedere se esistono tabelle, grafici o un modo per risalire a tale valore di portata dopo il dispositivo.

Grazie a tutti coloro che mi aiuteranno.

Avatar utente
mariobrossh
Moderator Maximo
Messaggi: 13083
Iscritto il: lun 17 ago 2009 9:11 am
Località: Cosenza

Re: Portata a valle di un riduttore di pressione

Messaggioda mariobrossh » mar 06 apr 2021 1:05 pm

ci sono quelli con manometro incorporato
Condividere un'idea è sempre una buona idea :)

Avatar utente
rokko
Messaggi: 1067
Iscritto il: gio 26 gen 2012 5:46 pm
Località: Sanremo
Contatta:

Re: Portata a valle di un riduttore di pressione

Messaggioda rokko » mar 06 apr 2021 1:55 pm

A pagina tre di QUESTO pdf, trovi delle note sul dimensionamento
del regolatore di pressione

Avatar utente
giovanni
Messaggi: 7111
Iscritto il: gio 30 ott 2008 12:03 am
Località: siena

Re: Portata a valle di un riduttore di pressione

Messaggioda giovanni » mar 06 apr 2021 3:52 pm

Intanto è evidente che il passaggio del riduttore non può essere inferiore della conduttura a monte... superiore si ma inferiore mai.

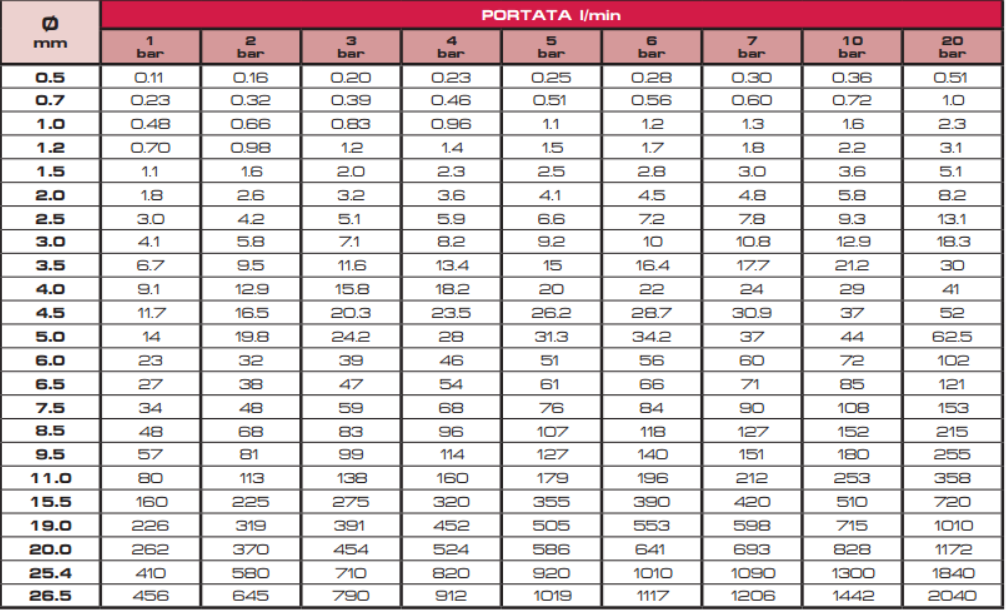

Riguardo alla tabella che cerchi della relazione fra portata, pressione, e diametro del passaggio, questa dovrebbe fare al caso tuo:

Immagine

Questa tabella presuppone lo scarico libero in atmosfera al solito livello della conduttura a monte del riduttore. Tanto per dire: se misuri la portata al livello del riduttore (mettiamo piano terra) e poi al 5 piano di un edificio, la portata non potrà essere uguale... perché al 5 piano avrai una pressione di 5x0.3= 1.5bar in meno e quindi la portata sarà rapportata alla pressione di uscita del riduttore meno 1.5 bar.
Poi, a parte tutti i calcoli che possiamo fare e le tabelle che possiamo consultare, la risposta alla tua domanda ce l'hai semplicemente usando un semplice secchio di acqua: prima guardi quanta acqua esce al minuto prima del riduttore e poi quanta ne esce dopo il riduttore... e hai belle stabilito quanto varia la portata in base alla variazione di pressione. : Wink :
