Dove inserire i cavi elettrici di un interruttore

Il forum per risolvere tutti i problemi dell'impianto elettrico e non solo

Moderatori: dalmos, isex

Universodelleidee
Messaggi: 7
Iscritto il: sab 02 feb 2019 4:08 pm

Dove inserire i cavi elettrici di un interruttore

Messaggioda Universodelleidee » sab 02 feb 2019 4:53 pm

________________
|
A| b | |
|Immagine
|
| c | d| |
| |Immagine
|_________________ |Immagine

Ciao a tutti non riuscendo a scaricare la foto ho fatto uno schizzo della presa 220 che sarebbe un interruttore on/off del mio traforo elettrico.
Avendo due cavi blu e due marroni dove posso inserire i cavi del macchinario avendo già tolto precedentemente l'interruttore? non più funzionante e purtroppo non facendo troppa attenzione dovuta a dove erano inseriti.
non volevo far saltare il contatore di casa con vari tentativi ;-) mi servirebbe un consiglio.
Ultima modifica di Universodelleidee il dom 03 feb 2019 11:10 am, modificato 3 volte in totale.

Avatar utente
mariobrossh
Moderator Maximo
Messaggi: 11842
Iscritto il: lun 17 ago 2009 9:11 am
Località: Cosenza

Re: Dove inserire i cavi elettrici di un interruttore

Messaggioda mariobrossh » sab 02 feb 2019 6:29 pm

per aiutarti una foto sarebbe meglio, per inserire le foto segui uno di questi due metodi

metodo 1

metodo 2
Condividere un'idea è sempre una buona idea :)

Universodelleidee
Messaggi: 7
Iscritto il: sab 02 feb 2019 4:08 pm

Re: Dove inserire i cavi elettrici di un interruttore

Messaggioda Universodelleidee » dom 03 feb 2019 1:36 pm

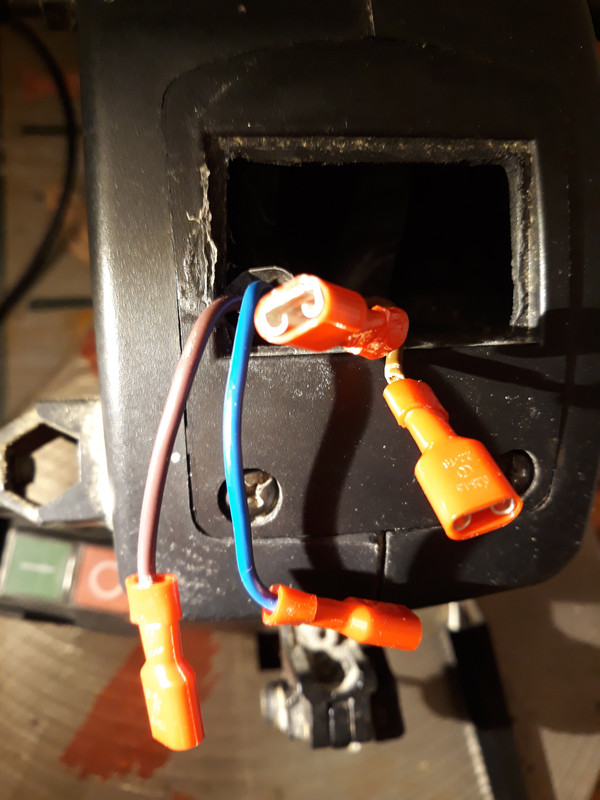

Si riesce a capire ora che ho postato un paio di foto?

Avatar utente
Capitan Farloc
Site Admin
Messaggi: 6446
Iscritto il: gio 29 dic 2005 10:58 pm
Località: Roma

Re: Dove inserire i cavi elettrici di un interruttore

Messaggioda Capitan Farloc » dom 03 feb 2019 4:56 pm

Mhm... poco.
Tu riesci a vedere quali dei quattro fili sono i due che vanno verso la spina?
In caso contrario, hai un tester?
Luciano

Universodelleidee
Messaggi: 7
Iscritto il: sab 02 feb 2019 4:08 pm

Re: Dove inserire i cavi elettrici di un interruttore

Messaggioda Universodelleidee » dom 03 feb 2019 5:47 pm

Si

Avatar utente
mariobrossh
Moderator Maximo
Messaggi: 11842
Iscritto il: lun 17 ago 2009 9:11 am
Località: Cosenza

Re: Dove inserire i cavi elettrici di un interruttore

Messaggioda mariobrossh » dom 03 feb 2019 7:56 pm

Capitan Farloc ha scritto:Tu riesci a vedere quali dei quattro fili sono i due che vanno verso la spina?
In caso contrario, hai un tester?


si cosa ?
Condividere un'idea è sempre una buona idea :)

Universodelleidee
Messaggi: 7
Iscritto il: sab 02 feb 2019 4:08 pm

Re: Dove inserire i cavi elettrici di un interruttore

Messaggioda Universodelleidee » dom 03 feb 2019 8:29 pm

Scusami, si ho un tester no non riesco a vedere dive finiscono i cavi.

Avatar utente
dalmos
Moderator Maximo
Messaggi: 5785
Iscritto il: dom 20 mar 2011 5:58 pm

Re: Dove inserire i cavi elettrici di un interruttore

Messaggioda dalmos » dom 03 feb 2019 10:30 pm

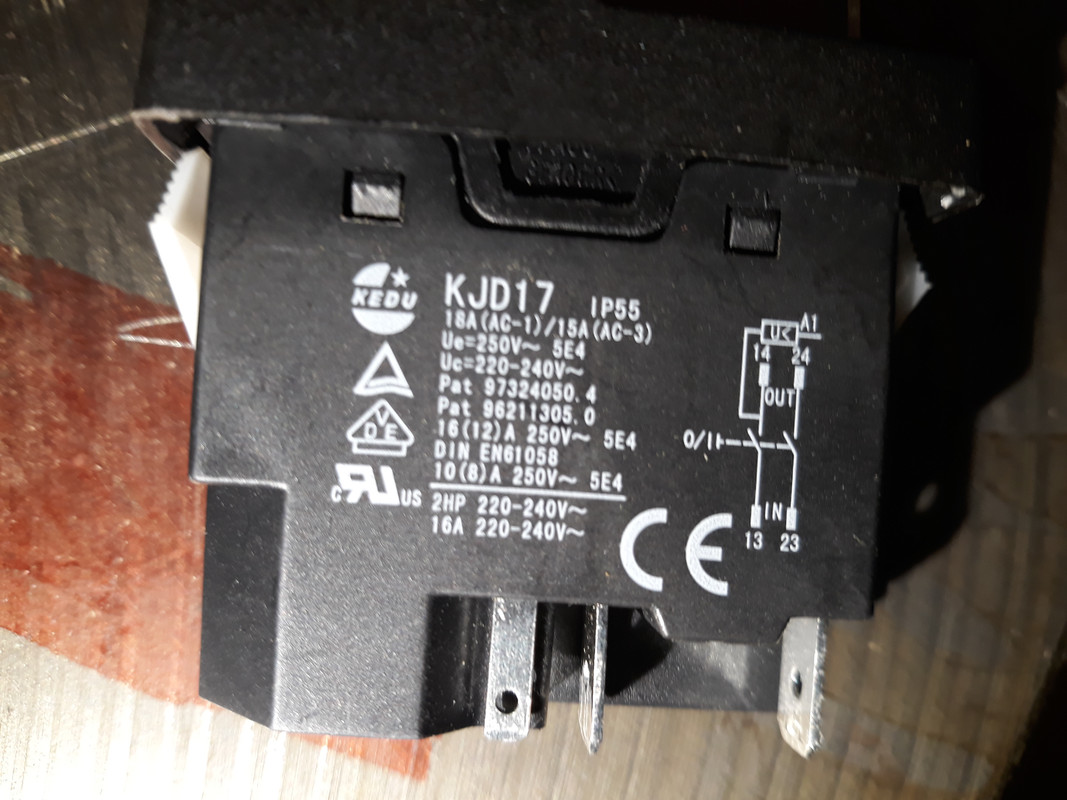

Da quello che si vede in foto ci sono due cavi corti marrone blù e due cavi lunghi lo stesso marrone e blù .
Per cui prendi un tester e misura la tensione dove arriva se sui cavi corti o sui cavi lunghi .
Poi i cavi su cui arriva tensione li metti tra i contattinumerati 13 - 23
Mentre gli altri due li metti tra i contatti 14 -24 .
Se metti il marrone sul 13 metti l'altro marrone sul 14 e di conseguenza gli altri due blu . 23 -24
• A volte è meglio tacere e sembrare stupidi che aprir bocca e togliere ogni dubbio.

Oscar Wilde

Universodelleidee
Messaggi: 7
Iscritto il: sab 02 feb 2019 4:08 pm

Re: Dove inserire i cavi elettrici di un interruttore

Messaggioda Universodelleidee » dom 03 feb 2019 11:29 pm

: Thumbup : grazie mille domani provo

Avatar utente
Capitan Farloc
Site Admin
Messaggi: 6446
Iscritto il: gio 29 dic 2005 10:58 pm
Località: Roma

Re: Dove inserire i cavi elettrici di un interruttore

Messaggioda Capitan Farloc » lun 04 feb 2019 8:13 am

Solo una cosa da aggiungere, se vuoi evitare di fare le prove con i fili sotto tensione, puoi usare la funzione Ohm (o se il tuo tester ce l'ha quella che ti permette di verificare la continuità dando un segnale acustico) e con la spina staccata verifichi i due contatti della spina a quali fili corrispondono.
Luciano

Universodelleidee
Messaggi: 7
Iscritto il: sab 02 feb 2019 4:08 pm

Re: Dove inserire i cavi elettrici di un interruttore

Messaggioda Universodelleidee » lun 04 feb 2019 10:28 am

Grazie per i consigli fatto ma ahimè il problema che avevo inizialmente con l'altro interruttore non si è risolto perché per funzionare funziona ma non rimane acceso il pulsante appena stacco il dito si spegne.
26 euro buttati

Avatar utente
mariobrossh
Moderator Maximo
Messaggi: 11842
Iscritto il: lun 17 ago 2009 9:11 am
Località: Cosenza

Re: Dove inserire i cavi elettrici di un interruttore

Messaggioda mariobrossh » lun 04 feb 2019 12:07 pm

sicuro che quello che hai preso tu non sia un pulsante invece di un interruttore ?
Condividere un'idea è sempre una buona idea :)

Universodelleidee
Messaggi: 7
Iscritto il: sab 02 feb 2019 4:08 pm

Re: Dove inserire i cavi elettrici di un interruttore

Messaggioda Universodelleidee » lun 04 feb 2019 12:45 pm

Nel negozio/magazzino dove ho acquistato l'interruttore avevo detto esplicitamente che non restava inserito in fase di accensione e il negoziante mi ha risposto che la molla interna si era rotta.va da sé che aveva capito qual'era il problema.
Oggi porto il tutto sa loro e poi vi aggiorno.
Grazie ancora

Avatar utente
mariobrossh
Moderator Maximo
Messaggi: 11842
Iscritto il: lun 17 ago 2009 9:11 am
Località: Cosenza

Re: Dove inserire i cavi elettrici di un interruttore

Messaggioda mariobrossh » lun 04 feb 2019 1:13 pm

prima ti devi accertare se il pulsante originale va a comandare un teleruttore
o qualcosa di simile o se addirittura ha incorporato una bobina di sgancio che
si disattiva in caso di mancanza di energia elettrica
Condividere un'idea è sempre una buona idea :)

Avatar utente
dalmos
Moderator Maximo
Messaggi: 5785
Iscritto il: dom 20 mar 2011 5:58 pm

Re: Dove inserire i cavi elettrici di un interruttore

Messaggioda dalmos » mar 05 feb 2019 12:16 pm

Vedi bene quel contatto A1 va ad alimentare qualche bobina ,
Vedi se ci sia ancora qualche cavo nel contenitore di alloggio del pulsante .
• A volte è meglio tacere e sembrare stupidi che aprir bocca e togliere ogni dubbio.

Oscar Wilde
