Però vedo due ponti raddrizzatori, potrebbe essere guasto uno di loro o il relativo condensatore di livellamento.

e si possono misurare cosi come sono,o vanno dissaldati dalla scheda?

Sì puoi controllare se sul + e il - cè la tensione continua e di che valore. Fai una foto più dettagliata della zona.

Ciao a tutti

allora,sono riuscito(con pazienza e tempo)a staccare la scheda dalla sua sede di plastica bianca.Biuognava aggire sulle clip (due)grigie e (due)bianche)







le saldature di sotto mi sembrano buone(ditemi voi)

Sì puoi controllare se sul + e il - cè la tensione continua e di che valore.

ma vedo su quasi ogni componente 250v scritto...quali sarebbero quelli in tensione continua?

Va controllato tutto lo stadio dí alimentazione . A partire dall’SCR e tutti i condensatori in poliestere e elettrolitici nei dintorni .

Senza tralasciare i ponti raddrizzatori .

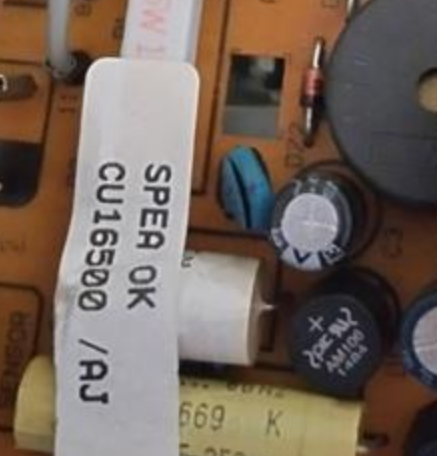

quel condensatore blu mi sembra scoppiato

Va controllato tutto lo stadio dí alimentazione . A partire dall’SCR e tutti i condensatori in poliestere e elettrolitici nei dintorni .

Senza tralasciare i ponti raddrizzatori

quindi,su ogni componente(sotto tensione o no?)controllo se cè tensione,resistenza e continuità?

in base a questa foto,i componenti che conosco sono:






-4 frecce gialle condensatori
-3 frecce blu resistenze
-3 frecce rosse diodi
-freccia viola,il varistore(scoppiato,da sostituire)
-le frecce verde e gli altri compinenti non ne ho idea
-quello grigio rettangolare è un condensatore in poliestere?

quel condensatore blu mi sembra scoppiato

intendi il varistore blu?perchè l'ho acquistato quando ho aperto l'argomento e ancora cè lìho.Vorrei capire come controllare tutto,sotto tensione o staccando tutto e mettere la scheda su un tavolo(senza alimentazione)e fare le misurazioni?

si quello blu, dalla foto non si capisce se è un varistore, comunque
i componenti vanno prima controllati a freddo per vedere se ce n'è
qualcuno in corto/aperto e poi sotto tensione ma stando molto ATTENTI
perché lì c'è la 220

si quello blu, dalla foto non si capisce se è un varistore, comunque

La sigla del componente blu è CNR 07D431K,è guardando sul web esce come varistore.Sono andato in negozio e cob questa sigla me lo hanno dato(ne ho presi due per sicurezza)

i componenti vanno prima controllati a freddo per vedere se ce n'è
qualcuno in corto/aperto

quindi,su un foglio mi disegno tutta la scheda con i vari componenti e dove vanno i vari contatti,poi stacco tutta la scheda e su un tavolo con multimetro,mi misuro la continuità su ogni componente?tutti i componenti sempre montati sulla scheda,giusto...mica li devo dissaldare e saldare ad uno ad uno?

p.s. oltre ai componenti che ho segnato con le frecce,tutti gli altri come li misuro?

le misure preliminari dei componenti montanti sulle schede
servono esclusivamente per capire se ce n'è qualcuno aperto
o in corto, quindi parti dall'ingresso della 220 e misura i
vari componenti, tranne i condensatori che difficilmente
vanno in corto, quelli andrebbero misurati col capacimetro.
Può darsi pure che è saltato solo il varistore che si è sacrificato
facendo il suo dovere

Le foto non si aprono e la risoluzione non è ottimale. Non cominciare a comprare componenti a caso, io prima di tutto misurerei la tensione sui due elettrolitici vicino ai ponti. I ponti sono quelli rotondi a forma di cilindretto e con 4 pin. Su due segnati con l'onda deve esserci l'alternata, sugli altri due segnati con + e - devi avere la corrente continua.

le misure preliminari dei componenti montanti sulle schede
servono esclusivamente per capire se ce n'è qualcuno aperto
o in corto, quindi parti dall'ingresso della 220 e misura i
vari componenti, tranne i condensatori che difficilmente
vanno in corto, quelli andrebbero misurati col capacimetro.

quindi,tutte queste misurazioni con la scheda sotto tensione oppure no?smontata dalla sede,togliendo tutti i contatti o stacco solo la spina del frigo e faccio le misurazioni?e il varistore,come lo misuro,in uf come il condensatore?oppure misuro tutti i componenti solo se ce continuità e basta?

io prima di tutto misurerei la tensione sui due elettrolitici vicino ai ponti. I ponti sono quelli rotondi a forma di cilindretto e con 4 pin. Su due segnati con l'onda deve esserci l'alternata, sugli altri due segnati con + e - devi avere la corrente continua.

sono questi due con la freccia gialla?ma sembra che hanno due piedi ciascuno,non 4.Oppure intendi quelli neri segnati con freccia rossa?

Per il momento io non farei misure sotto tensione, il varistore
cambialo e basta, poi misura i ponti di diodi, quelli neri rotondi,
metti il tester col beep e dicci cosa succede, stessa cosa
all' ingresso della 220 sulla scheda

Cambia il varistore e rivedi il funzionamento .
Poi eventualmente fai le verifiche di altri componenti .

I ponti raddrizzatori sono quelli con la freccia rossa, quelli con la freccia gialla sono condensatori poliestere. Il mio suggerimento era per avere un responso rapido. se sui ponti la tensione arriva, possiamo saltare i controlli a monte.
