Per il momento io non farei misure sotto tensione, il varistore
cambialo e basta, poi misura i ponti di diodi, quelli neri rotondi,
metti il tester col beep e dicci cosa succede, stessa cosa
all' ingresso della 220 sulla scheda

Cambia il varistore e rivedi il funzionamento .
Poi eventualmente fai le verifiche di altri componenti .

I ponti raddrizzatori sono quelli con la freccia rossa, quelli con la freccia gialla sono condensatori poliestere. Il mio suggerimento era per avere un responso rapido. se sui ponti la tensione arriva, possiamo saltare i controlli a monte.

ciao a tutti,ho sostituito il varistore(vedere foto)e ho misurato i due ponti di diodi o ponti raddrizzatori(misurando in continuità,sui simobli dell'alternata ,ho continuità)-le frecce rosse.Posso fare altre misurazioni,se si,come e quali o rimonto e vedo che succede?

p.s. ho visto che ce continuità anche sul led del frigo(filo blu e rosso),dove si vede ''ossido'' ma non credo sia ossido,sulle saldature.















upload immagini per bacheche online

il ponte di diodi si misura mettendo il tester in modalità prova diodo
e non deve segnare niente tra i due pin dell'alternata,
stessa cosa se lo misuri in ohm, al massimo può segnare alta resistenza
nell'ordine dei mega ohm, quindi se ti da bassa resistenza o corto smontalo
e misura sulla scheda se nei fori dell'alternata del ponte ti segna un corto,
quindi misura di nuovo il ponte

il ponte di diodi si misura mettendo il tester in modalità prova diodo
e non deve segnare niente tra i due pin dell'alternata,
stessa cosa se lo misuri in ohm, al massimo può segnare alta resistenza
nell'ordine dei mega ohm, quindi se ti da bassa resistenza o corto smontalo
e misura sulla scheda se nei fori dell'alternata del ponte ti segna un corto,
quindi misura di nuovo il ponte

allora,su uno ,sempre misurando solo nei due simboli dell'alternata,ho 2.7v(in prova diodi)in entrambi i sensi dei puntali.Mentre,nell'altro,ho 2.7v(sempre prova diodi)in un senso e nell'altro 0.

ma lo hai provato saldato o dissaldato dalla scheda ?
se lo hai provato saldato dissaldalo e misuralo di nuovo

ma lo hai provato saldato o dissaldato dalla scheda ?
se lo hai provato saldato dissaldalo e misuralo di nuovo

li ho provati entrambi saldati sulla scheda, senza tensione

ora ho montato la scheda,messo tutti i contatti,ho dato tensione,è partito il compressore ma non vedo niente sul piccolo schermo

Se fai prove senza riscontri,rischi di bruciare tutto. Misurando sui pin dell'alternata, senza dissaldarli, misuri la resistenza di altri conponenti. Prova così:
imposta il multimetro in modalità prova diodi. Con l'alimentazione spenta, posiziona il puntale rosso sul polo negativo (-) e il nero sui pin AC (~), misurando una caduta di tensione (0.5-0.8V); invertendo i puntali, non devi leggere nulla. Ripeti per l'altro lato col puntale nero sul positivo (+).
Se misuri R infinita sul lato più o lato meno, il ponte è aperto e va cambiato. Stessa cosa se misuri R zero, anche in quel caso va sostituito. In ambo i casi, prima di darli per morti vanno dissaldati e ripetuta la misurazione. Ci dici le sigle del componente sostituito, vecchio e nuovo.

Ci dici le sigle del componente sostituito, vecchio e nuovo.

vecchio: CNR 07D431K
nuovo: 7N471K VDE 224+

Ok, le sigle sono equivalenti. I due ponti sono alimentati, rispettivamente, dai due condensatori, quello giallo e quello bianco, controlla la loro efficienza.

dai due condensatori, quello giallo e quello bianco, controlla la loro efficienza

Non ho il capacimetro ho la funzione(condensatori) sul multimetro però.E se la faccio con quella funzione,sempre con scheda non alimentata,giusto?con componenti saldati?

p.s.

ho anche questo:
https://www.temu.com/ul/kuiper/un9.html ... h9_login=1

Sì vanno entrambi bene, sempre con scheda staccata. Per ora ci serve solo sapere che non siano interrotti. Misura anche la resistenza ceramica, quella bianca.

Quei due condensatori in poliestere vanno dissaldati magari da un capo . Se invece fanno capo solo ai due faston , attualmente scollegati , allora in questo caso , no , e vanno misurati , se sono in perdita rispetto al valore di targa , mettono tutto il circuito in crisi .
Si chiama circuito a reattanza capacitiva .

posiziona il puntale rosso sul polo negativo (-) e il nero sui pin AC (~), misurando una caduta di tensione (0.5-0.8V)

su entrambi i ponti raddrizzatori,in tutti e due i segni dell'alternata ho 0.6v

invertendo i puntali, non devi leggere nulla

su un ponte ho in entrambi i segni alternata 1.8v che man mano aumenta fino a 3/3.2

sull'altro ponte ho,su un segnio alternata sempre 1.8 in aumento e su un altro infinito

Ripeti per l'altro lato col puntale nero sul positivo (+).

sul primo ponte ho in entrambi i segni alternata 2.2v in aumento

sul secondo ponte in entrambi i segni alternata ho infinito

Misura anche la resistenza ceramica, quella bianca.

se intendi quella rettangolare,mi dà 38.5Mohm

Quei due condensatori in poliestere vanno dissaldati magari da un capo . Se invece fanno capo solo ai due faston , attualmente scollegati , allora in questo caso , no ,

ho la scheda totalmente staccata dai faston,sul tavolo, e ho fatto le misure di sopra.Per i condensatori in poliestere intendi quello grigio rettangolare e quello giallo paslierino cilindrico?il grigio(senza dissaldare)mi da 73.8 uf(sul grigio i dati di targa sono R46 MXP X2 .1uF M 275Voc),il giallo pagliarino mi da 509.5uF(sul giallo paglierino i dati targa sono B32669 1.2Uf 250alternata)

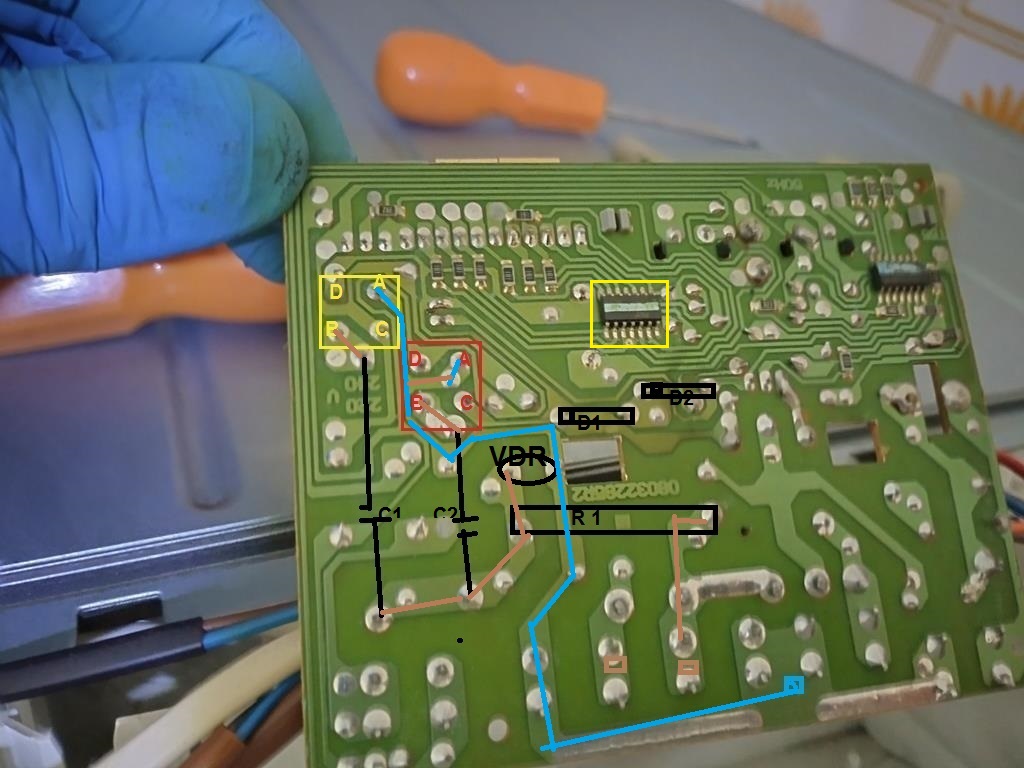

Ho ricavato un po di shema così puoi farti un'idea. Come puoi vedere, il VDR è montato in parallelo all'alimentazione, ha lo scopo di creare un corto circuito in caso di anomalie che fanno salire la temperatura e fa saltare il fusibile, che in questo caso sembra essere R1. Il circuito funziona anche senza il VDR, solo che manca questa protezione. L'alimentazione ai ponti arriva su A, direttamente, su B attraverso R1 e C1 e C2. Io, come dicevo, avrei misurato direttamente la tensione continua sui pin C e D dei ponti mavisto che hai intrapresa la via delle misure in Ohm devi procedere così:
Tester in funzione provadiodi, puntale rosso su D, puntale nero su A e B. Ora inverti i puntali, puntale nero su D e rosso su A e B. Ora sposta il puntale nero su C e il rosso su A e B , inverti i puntali, rosso su C e nero su A e B. Riporta tutte le misure. Chiaro? Per R1, dissalda un capo e misura, sempre in Ohm. Sul corpo dovrebbe esserci scritto il valore. Comunque a pilotare il display dovrebbe essere l'integrato nel rettangolo giallo, riesci a leggere la sigla?

avrei misurato direttamente la tensione continua sui pin C e D

quindi con la scheda alimentata dalla corrente?

le misure del ponte raddrizzatore (con le lettere gialle):

puntale rosso su D, puntale nero su A=0.6v
puntale rosso su D, puntale nero su B=0.6v

puntale nero su D e rosso su A=2.6v
puntale nero su D e rosso su B=2.6v


puntale nero su C e il rosso su A=0.6v
puntale nero su C e il rosso su B=0.6v

rosso su C e nero su A=2.6v
rosso su C e nero su B=2.6v

le misure del ponte raddrizzatore (con le lettere rosse):

puntale rosso su D, puntale nero su A=0.6v
puntale rosso su D, puntale nero su B=0.6v

puntale nero su D e rosso su A=2.6v
puntale nero su D e rosso su B=infinito


puntale nero su C e il rosso su A=0.6v
puntale nero su C e il rosso su B=0.6v

rosso su C e nero su A=infinito
rosso su C e nero su B=infinito

Per R1, dissalda un capo e misura, sempre in Ohm. Sul corpo dovrebbe esserci scritto il valore

ho dissaldato un capo ,come in foto qui sotto,è la misura risulta infinito.Inoltre,avendo rimosso piano piano letichetta di sopra,sembra sia bruciata,tipo sfiammata nera,sulla destra(la resistenza bianca intendo)

Comunque a pilotare il display dovrebbe essere l'integrato nel rettangolo giallo, riesci a leggere la sigla?

se intendi quello con la freccia gialla(l'unico rettangolo giallo che vedo,oltre il display)cè scritto 22K63

I condensatori in poliestere sono quelli cilindrici bianco e giallino .
Poi c’è uno rettangolare grigio al lato opposto .
I dati non corrispondono , devi misurarli staccati dal circuito . E se sono meno del15% del valore di targa vanno sostituiti .
