salve, devo sostituire due interruttori bticino con altri più recenti ed ho due difficoltà: in primis smontando la placca mi sono accorto che i cavi sono tutti rossi, ed in secundis i frutti hanno le posizioni degli attacchi diverse tra vecchi e nuovi.
Ho numerato i cavi, il ponticello suppongo si riferisca alla fase, qualcuno potrebbe suggerirmi come connettere i cavi ai nuovi frutti?
I due interruttori comandano due diverse lampadine a soffitto.
https://imgur.com/kDrfRQO


grazie, saluti

esattamente come quelli vecchi, l'unica differenza è che in quelli
nuovi i morsetti sono in linea

allora, ecco la nuova connessione:
https://imgur.com/d3oFns6
la fase la trovo nel 3 di destra e nel 2, probabilmente la fase principale è il 3 di destra, giusto?
La cosa strana sono gli altri cavi, si vedono in fondo al pozzetto la massa gialloverde e il grigio (che dovrebbe essere la fase) che si infilano nei corrugati, ho provato a tirarli ma non vengono via, non ho forzato però.
Se poi vedete sul soffitto c'è la situazione quando c'era connessa una sola lampadina:
https://imgur.com/B7kYWvH
dove si vede un grigio ed un marrone (connesso ad uno dei due rossi) che vanno alla lampadina, e poi la situazione dopo che ho collegato la seconda lampadina:
https://imgur.com/3yi00lB
dove ho collegato al grigio un secondo cavo nero che assieme al rosso che era isolato vanno alla seconda lampadina appunto.
Per puro miracolo funziona tutto, ho ancora delle lacune sul funzionamento schematico degli impianti elettrici, e questo casino di colori non mi aiuta.
Riepilogando, il grigio dovrebbe essere la fase (che al pozzetto è in qualche modo connesso ad un rosso), ed i rossi sono il neutro?

saluti

forse per pozzetto intendi la scatola porta frutti ?

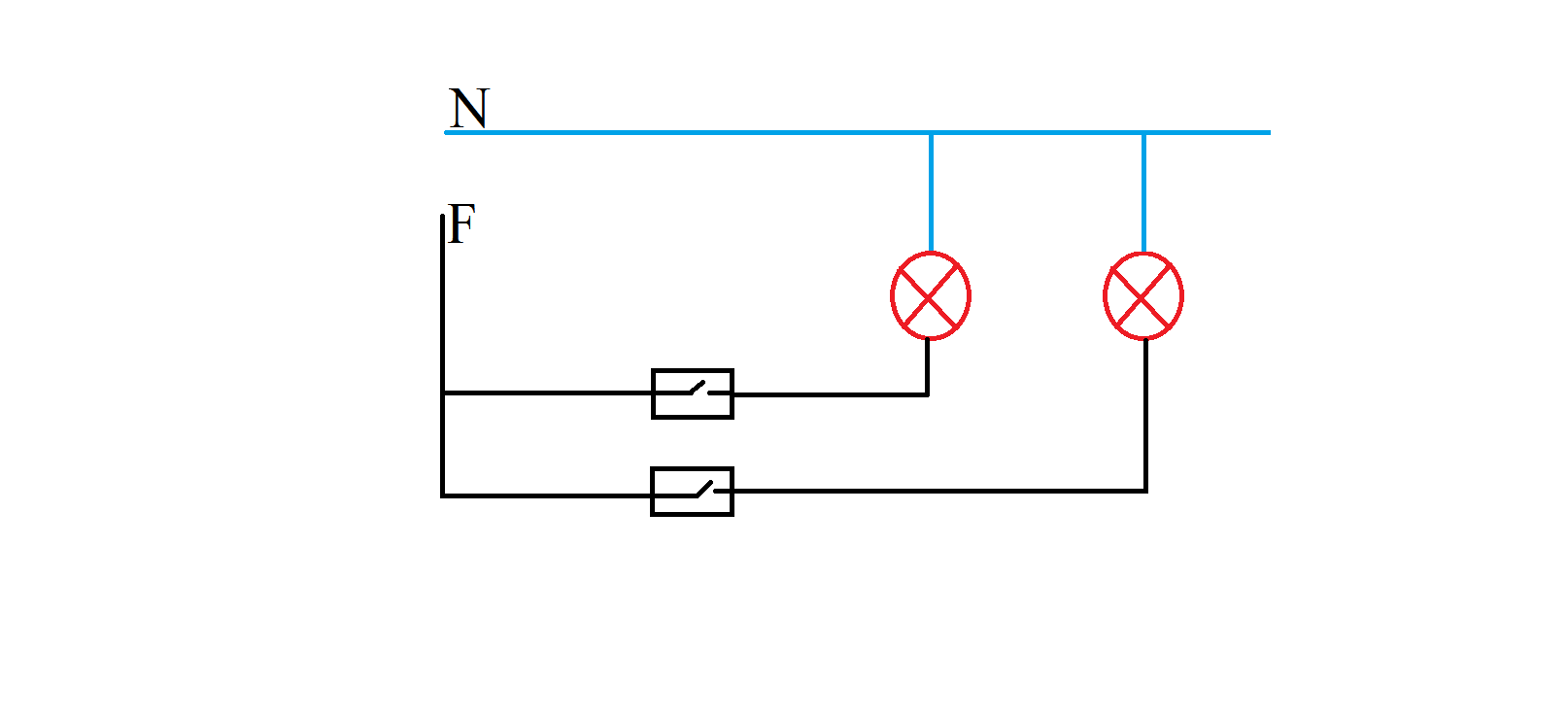

lo schema elettrico del tuo collegamento è questo

Il tuo impianto non segue le attuali codificazioni per la colorazione dei conduttori, vedi Web, quindi il dovrebbe non è applicabile. Munisciti di un cercafase o di un tester.

azz altri due colori diversi, non ce la posso fare...

grazie cmq

riguardo alla fase, sul pozzetto (portafrutti) l'ho già indicata, sul soffitto è il grigio.
Per questo non capisco come siano connessi i cavi.

Lo schema di Mario è solo per far capire i fili come devono essere attaccati, i fili nero e blu sono i tuoi due rossi.
In pratica la cosa è semplice,
ognuno dei vecchi interruttori ha due coppie di fori (ogni coppia ha una sola vite per stringere i fili) ed ognuno dei nuovi ne ha altrettanti.
Bene, dopo aver naturalmente staccato tutti gli interruttori del quadro in modo che non vi sia corrente nell'impianto (lo so che lo avresti fatto comunque, ma è meglio ricordarlo sempre ) fai le seguenti operazioni:
1) allenti una vite da uno dei vecchi interruttori ed il filo (o i fili) che erano nei due fori li vai a mettere in una qualsiasi delle due coppie di fori del nuovo interruttore (è indifferente quale delle due coppie usi).
2) sullo stesso vecchio interruttore allenti anche la seconda vite e sposti il o i fili che vi sono sull'altra coppia di fori rimasta libera sul nuovo interruttore.
3) fai la stessa cosa sull'altro vecchio interruttore passando i fili sul nuovo.
Spero di essere stato abbastanza chiaro, ma se hai dubbi non esitare a chiedere.

scusami, forse io non sono stato abbastanza chiaro...
se guardi le foto (ci sono i link) l'interruttore l'ho già sostituito, e funziona.
E si, ho tolto la corrente, ma fai bene a ricordarlo...

Quello che volevo capire è come sono connessi i cavi, visto che dietro al portafrutti sono tutti rossi e al soffitto c'è pure il grigio, che porta la fase.

O cmq il linea di massima come dovrebbero essere collegati se l'impianto fosse fatto a regola d'arte...

grazie, ciao

Non ho letto bene tutti i post, scusa...
L'impianto dovrebbe essere fatto come ha disegnato Mario:
1) Alla lampadina non dovrebbe arrivare direttamente la fase ma il neutro con un filo di colore Blu.
2) All'interruttore dovrebbe arrivare la fase con un filo di colore Marrone, Nero o Grigio.
3) Dall'interruttore verso la lampadina in genere viene utilizzato un filo di colore Marrone Nero o Grigio (spesso diverso però da quello utilizzato per la fase) oppure può essere utilizzato un cavo di colore diverso (Viola, Bianco o Rosso).
4) Il filo Giallo/Verde è sempre utilizzato per il collegamento all'impianto di messa a terra.
