Buon giorno ragazzi,premetto che ho iniziato da poco a cimentarmi in questa passione che mi porto dietro da bambino, ho creato una piccola scheda livello acqua ,come da foto allegata ho realizzato il tutto ma secondo voi le resistenze sono giuste oppure no? come posso calcolarle al meglio? ho provato a seguire la formula ma qualcosa non torna ...comunque il tutto è funzionante

Cosa è secondo te che non torna?
Se hai un tester (se non ce l'hai ti consiglio di acquistarne uno digitale anche di quelli a basso costo che si possono trovare nei negozi di cineserie) prova a misurare la tensione che si trova ai capi del led e quella che si trova ai capi della resistenza...

Massi 80 ha scritto:Buon giorno ragazzi,premetto che ho iniziato da poco a cimentarmi in questa passione che mi porto dietro da bambino, ....

Ciao,
una curiosità: i led disegnati in quel modo li hai visti in qualche schema o sono frutto della tua creatività?

No li ho visti in più schemi ..
Sono errati se si chiedo scusa

Capitan io ho fatto il calcolo di 12v-3,5vled:0,015ma e mi da 11,9......non capisco come fare il calcolo ..lo schema l'ho tasso basandomi su quelli visti in internet e la maggior parte mettevano resistente da un 1kohm però poi cercando di imparare e capire il suo funzionamento non riesco a calcolare ..scusate se non mi esprimo in termini tecnici ma ancora non ho le capacità per farlo

Massi 80 ha scritto:No li ho visti in più schemi ..
Sono errati se si chiedo scusa

Boh, io in (errata 50) 40 anni di "passione" i led (ed i diodi in generale) disegnati così non li ho mai visti ...

https://www.google.com/search?q=elettro ... s&tbm=isch

http://www.elettronavigare.it/files/Sim ... ronici.pdf

Altra cosa che rende lo schema di dubbia interpretazione è la mancanza del "pallino" che indica un nodo: i terminali delle resistenze si ipotizza siano tutti insieme connessi al positivo, ma quindi anche i terminali dei led sembrerebbero connessi tutti insieme al negativo di alimentazione, per cui i led saranno o tutti spenti o tutti accesi in funzione del componente (??) rappresentato dal simbolo (o/1) ......

Si si accendono solamente al piggiare del tasto cosi da vedere il livello di acqua presente al suo interno il tastoe di quelli a pulsante che come premi da l'impulso e rilasciando spegne tutto

Grazie noto che nel disegno il simbolo led è proprio sbagliato ora mi studio bene i simboli

Massi 80 ha scritto:Si si accendono solamente al piggiare del tasto cosi da vedere il livello di acqua presente al suo interno il tastoe di quelli a pulsante che come premi da l'impulso e rilasciando spegne tutto

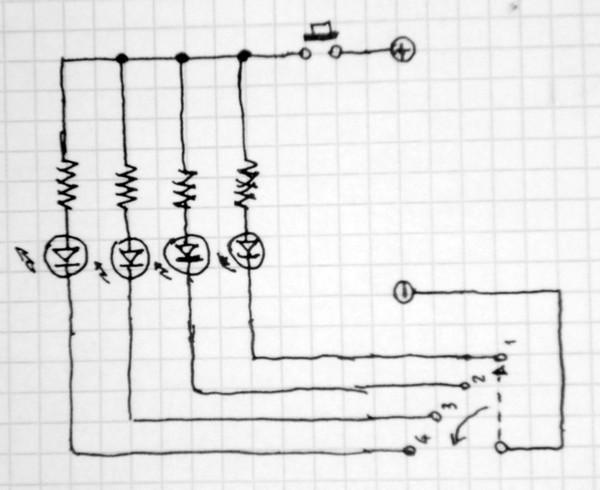

Quindi il tuo schema dovrebbe essere questo:
dove i contatti 1-2-3-4 sono quelli di uno switch comandato dal galleggiante.

Massi 80 ha scritto:Capitan io ho fatto il calcolo di 12v-3,5vled:0,015ma e mi da 11,9......non capisco come fare il calcolo ..lo schema l'ho tasso basandomi su quelli visti in internet e la maggior parte mettevano resistente da un 1kohm però poi cercando di imparare e capire il suo funzionamento non riesco a calcolare ..scusate se non mi esprimo in termini tecnici ma ancora non ho le capacità per farlo

La resistenza si calcola così:
(12-3,5)/0,015 = 566,66 hom
Ma Se i led si devono accendere tutti assieme si potrebbero mettere in serie senza resistenze, oppure sono cosi perchè essendo i led da 3,5V (?) si supera il voltaggio in entrata?
Scusate ma non capisco il disegno, quelle righe all’estrema sinistra dove vanno?
Per mettere un interruttore a ogni capo del neutro e accendere singolarmente?

Provo a spiegarmi meglio ....
Ho una cisterna senza galleggiante dove all'interno (cioè fili di sinistra) ho messo 4 aste per selezionare il livello dell'acqua al suo interno ...( Comune . Pieno . metà.vuoto ) ... Alla pressione del pulsante ,si illuminano tutti e 4 i led, dicendomi a che livello è, se l'acqua e sotto la soglia della sonda del pieno ad esempio il led non accende perché l'acqua sulla bacchetta non conduce,di conseguenza si illuminano solo gli altri tre led ..spero di essere stato più chiaro

Io lo avevo capito, forse chi è giovane non ha mai sentito parlare di questo sistema ma parecchi anni fa veniva utilizzato, anche se ci sono diversi problemi...
Il primo è legato al fatto che passando la corrente attraverso l'acqua si hanno fenomeni di elettrolisi, ma visto il bassissimo consumo che hanno ora i diodi led, questo problema direi che è trascurabile.
Il secondo è dovuto al fatto che l'acqua ha una sua resistenza, quindi o gli elettrodi sono molto vicini tra loro o la resistenza rischia di essere troppo alta.
Il terzo problema è che questo sistema in genere non veniva utilizzato se si tratta di acqua potabile, bisogna infatti fare attenzione al metallo utilizzato per fare gli elettrodi che può rilasciare sostanze potenzialmente pericolose (ogni metallo ha la sua, ruggine, verderame ecc).

Per fare le sonde ho usato le bacchette che stanno all'interno dello scaldabagno nel termostato

sò x esperienza che quello che scrive il capitano è giusto e aggiungo anche che oltretutto il sistema a sonde crea nel tempo un sacco di grattacapi, ma un semplice galleggiante elettrico è un problema?

se poi ti vuoi divertire a vedere accese tante lucine, (e ti capisco) allora...
