Buongiorno a tutti,
avrei bisogno di un aiuto per collegare l'interruttore in questione al motore della tenda.

Dal motore partono 4 fili, la terra, il neutro e le due fasi per avanti e indietro.

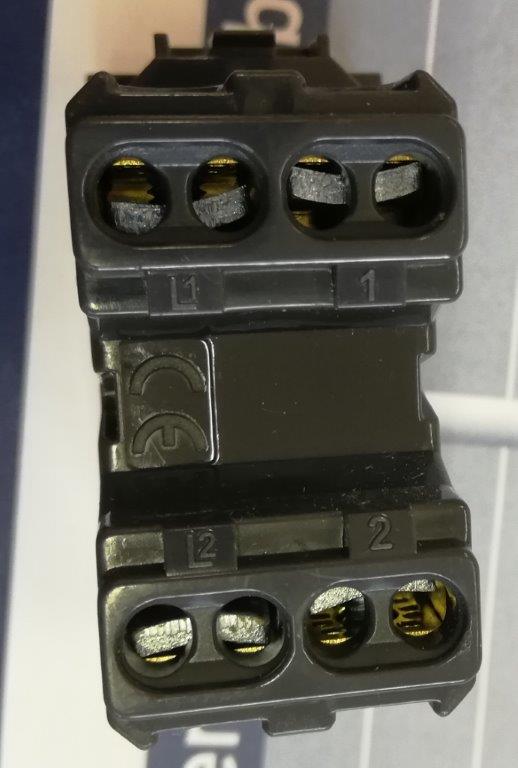

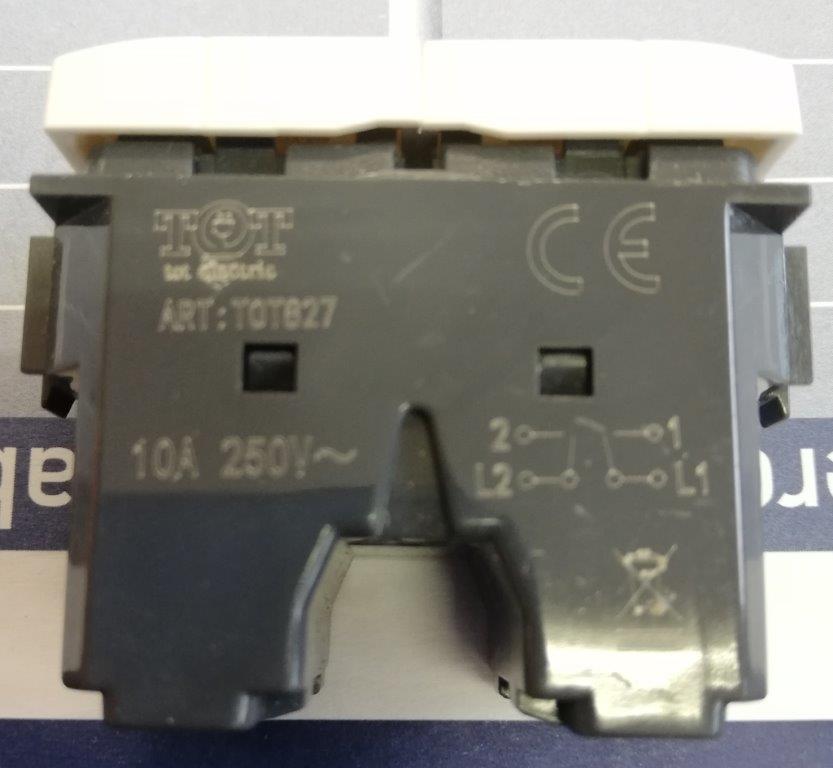

L'interruttore ha 4 morsetti L1 - L2- 1 - 2, vorrei capire dove devo collegare il neutro e la fase in entrata e il neutro e le due fasi verso il motore, e la terra dove la metto?

Forse ha capito...

L1 collego la fase della rete e faccio un ponte su L2

1 e 2 collego il marrone e nero che arrivano dal motore

Neutro e terra li collego direttamente alla presa da dove prendo la corrente.

Giusto?

Riccardo ha scritto:Forse ha capito...

L1 collego la fase della rete e faccio un ponte su L2

1 e 2 collego il marrone e nero che arrivano dal motore

Neutro e terra li collego direttamente alla presa da dove prendo la corrente.

Giusto?

Sì, neutro e terra non devono passare per l'interruttore. Quando trovi L significa che parliamo della linea ed in questo caso devi prendere la fase da una scatola o presa come dici tu. Mentre 1 e 2 vanno alle due fasi distinte del motore.
Quindi è corretto quello che hai detto.
Comunque per toglierti qualsiasi dubbio potresti usara un tester impostato su Ohm e vedere come chiude l'interruttore.

Scusa, ma manca qualche informazione per capire...
Il marrone ed il nero sarebbero le due fasi del motore avanti e indietro?
C'è un pulsante a valle di questo interruttore che ti permette di selezionare se la tenda deve andare avanti o indietro?
Se i fili vengono direttamente dal motore ed alimenti le due fasi contemporaneamente, secondo me lo bruci nel giro di pochi secondi.
Poi perchè utilizzare un interruttore bipolare per interrompere solo la fase?

Ciao,
ho montato anche io uno switch WiFi per la tenda motorizzata.
Ho usato questo schema non so se potrebbe esserti d'aiuto, ricordo che il motore aveva 3 fili un comune uno per la salita e uno per la discesa suppongo.

https://imgur.com/a/CElwed0
