Problema urgente frigorifero electrolux

[Lupo83]

I condensatori in poliestere sono quelli cilindrici bianco e giallino .
Poi c’è uno rettangolare grigio al lato opposto .
I dati non corrispondono , devi misurarli staccati dal circuito . E se sono meno del15% del valore di targa vanno sostituiti .

ok,domani lo faccio

p.s.
ma tutti questi componenti si trovano in un negozio di elettronica o sono componenti da trovare solo dai ricambisti di elettrodomestici?

[ENRICO51]

Come immaginavo, R1 è andata perciò sui ponti non arriva l'altrnata. Dissalda il ponte segnato in giallo e ripeti la misura. Finora sono tutti componenti comuni, reperibili in tutti i negozi di componenti elettronici. Dopo aver dissaldato il ponte segnato in giallo, controlla che tra i fori dello stampato, C e D non ci sia continuità. Per curiosità, misura la resistenza del termistore vecchio.

[Lupo83]

I condensatori in poliestere sono quelli cilindrici bianco e giallino .
Poi c’è uno rettangolare grigio al lato opposto .
I dati non corrispondono , devi misurarli staccati dal circuito . E se sono meno del15% del valore di targa vanno sostituiti .

quello grigio l'ho dissaldato tutto è ho 74 uf (dati targa R 46 MKP X2 .1UF M 275Voc)
quello bianco ho dissaldato solo un piedino e ho: 6.35uf (dati targa av 47/10 250v 1.70MKP)
quello giallo pagliarino ho dissaldato solo un piedino e ho: 507uf (dati targa B32669 1.2uf 250alternata)

Dissalda il ponte segnato in giallo e ripeti la misura

allora,sul ponte dissaldato(il quadro giallo) ho preso le misure:

puntale rosso su D, puntale nero su A=0.6v
puntale rosso su D, puntale nero su B=0.6v

puntale nero su D e rosso su A=infinito
puntale nero su D e rosso su B=infinito


puntale nero su C e il rosso su A=0.6v
puntale nero su C e il rosso su B=0.6v

rosso su C e nero su A=infinito
rosso su C e nero su B=infinito

Dopo aver dissaldato il ponte segnato in giallo, controlla che tra i fori dello stampato, C e D non ci sia continuità

sui fori,del ponte raddrizzatore dissaldato ho,posizionando il rosso sul foro C e il nero sul foro D e ho 2.3v,mettendo il nero sul foro C e il rosso sul foro D ho 0.6v

Per curiosità, misura la resistenza del termistore vecchio.

il vecchio,cioè quello blu che ho tolto è di 150ohm

[ENRICO51]

Le ultime misure riportate, le hai fatte col ponte dissaldato, mettendo i puntali sui pin del ponte, giusto? Non capisco perché riporti misure in V, il tester è in provadiodi? Per non equivocare fai foto del tester mentre misuri.

[dalmos]

Non puoi avere 74 uf su un condensatore che deve essere appena 1uf !!
Forse 74 nf nanofarad .
Come dicasi per quello giallo . Che è di targa 1,2 uF .
Ma con che scala li misuri ?
Magari non leggi gli zeri e il punto !

[Lupo83]

Le ultime misure riportate, le hai fatte col ponte dissaldato, mettendo i puntali sui pin del ponte, giusto?

esatto

Non capisco perché riporti misure in V, il tester è in provadiodi?

si,prova diodi(simbolo triangolo laterale e barra)

Per non equivocare fai foto del tester mentre misuri.

[mariobrossh]

se quello è un condensatore o un varistore lo strumento è messo
nel modo sbagliato, in quel modo va bene per provare diodi o
ponti di diodi

[Lupo83]

Non puoi avere 74 uf su un condensatore che deve essere appena 1uf !!
Forse 74 nf nanofarad .
Come dicasi per quello giallo . Che è di targa 1,2 uF .
Ma con che scala li misuri ?
Magari non leggi gli zeri e il punto !

si,nf,ho sbagliato a scrivere,pardon .Ho il multimetro in foto,co quello ho misurato,mettendo su ''capacimetro''

se quello è un condensatore o un varistore lo strumento è messo
nel modo sbagliato, in quel modo va bene per provare diodi o
ponti di diodi

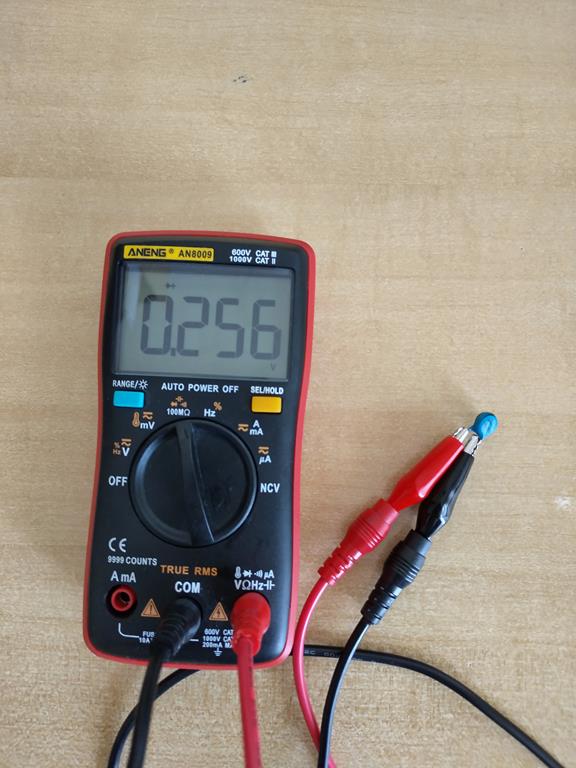

era messo in risposta a ENRICO51,che mi chiedeva di mettere foto su come prendevo le misure(sui ponti raddrizzatori)in prova diodi.Gli ho fatto vedere come ho messo il multimetro.

[ENRICO51]

Le ultime misure riportate, le hai fatte col ponte dissaldato, mettendo i puntali sui pin del ponte, giusto?

esatto

Non capisco perché riporti misure in V, il tester è in provadiodi?

si,prova diodi(simbolo triangolo laterale e barra)

Per non equivocare fai foto del tester mentre misuri.

Ok ma quelli che misuri non sono Volt ma Ohm, cioè la resistenza.

[ENRICO51]

Per me l'alimentazione è ok. L'altro componente sospetto è l'integrato. Proverei a sostituire R1 e vedere che succede.

[Lupo83]

Ok ma quelli che misuri non sono Volt ma Ohm, cioè la resistenza.

ma sul display,in basso a destra vedo una V

Per me l'alimentazione è ok. L'altro componente sospetto è l'integrato. Proverei a sostituire R1 e vedere che succede.

quindi,per tutti voi(dalmos,Zio mario,ENRICO51) cambio solo la resistenza bianca?o anche altro?

[ENRICO51]

Attento nel rimontare il ponte, rispetta la polarità.

[mariobrossh]

Ok ma quelli che misuri non sono Volt ma Ohm, cioè la resistenza.

ma sul display,in basso a destra vedo una V

Quando si testa un diodo in modalità "prova diodi", si misura la caduta di tensione diretta
un diodo sano mostra un valore in Volt tipicamente di 0,5 - 0,8 volt

[Lupo83]

Attento nel rimontare il ponte, rispetta la polarità.

già montato tutto...cosi il frigo e freezer funzionano.

Quando si testa un diodo in modalità "prova diodi", si misura la caduta di tensione diretta
un diodo sano mostra un valore in Volt tipicamente di 0,5 - 0,8 volt

ah,ok grazie



Ragazzi,quindi,compro solo la resistenza bianca,5w18ohm?

[ENRICO51]

Si, non mettere una di potenza maggiore di 5 W, chiaramente 18 Ohm.
