Collegamento termostato Fantini Cosmi

[soom2545]

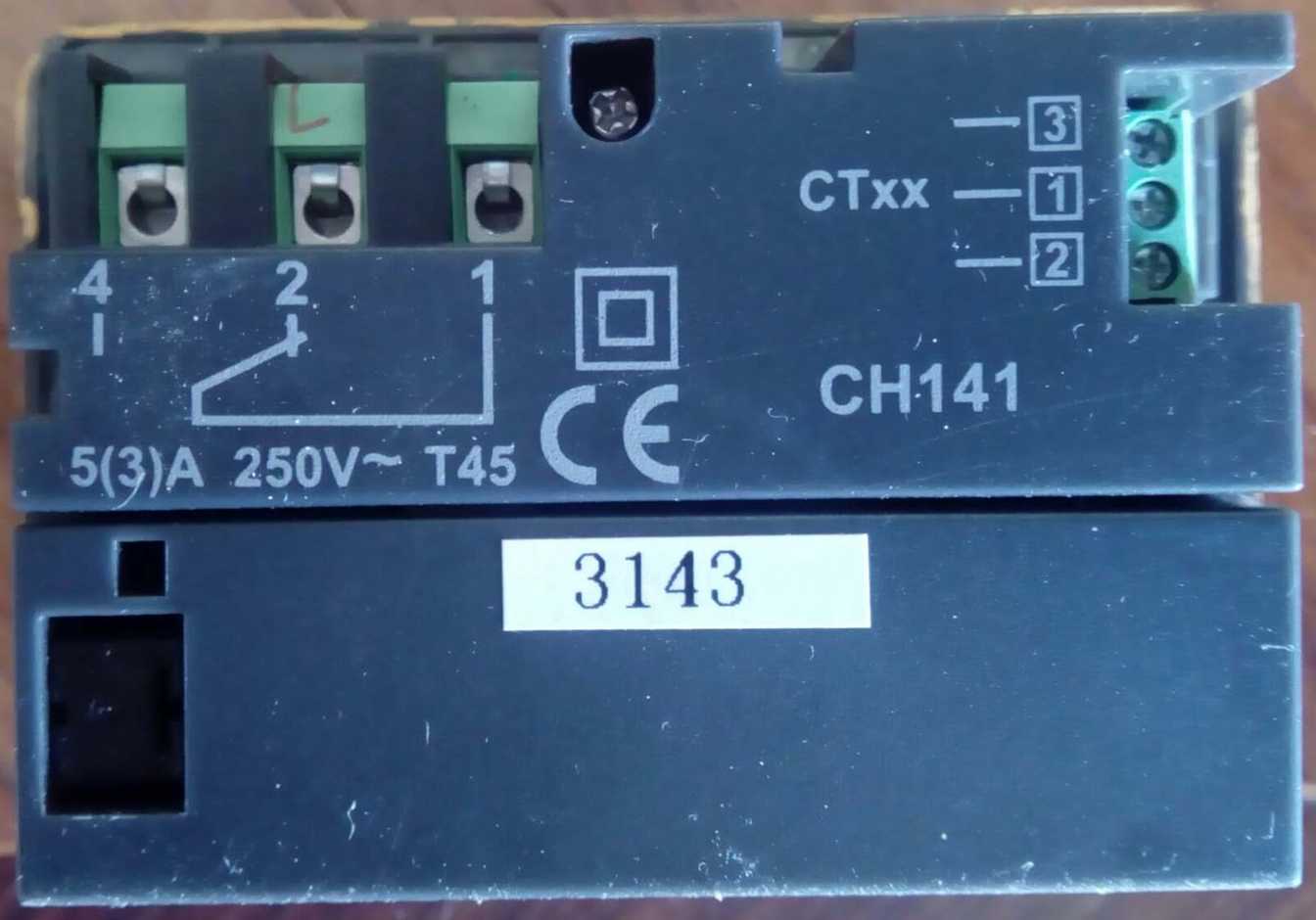

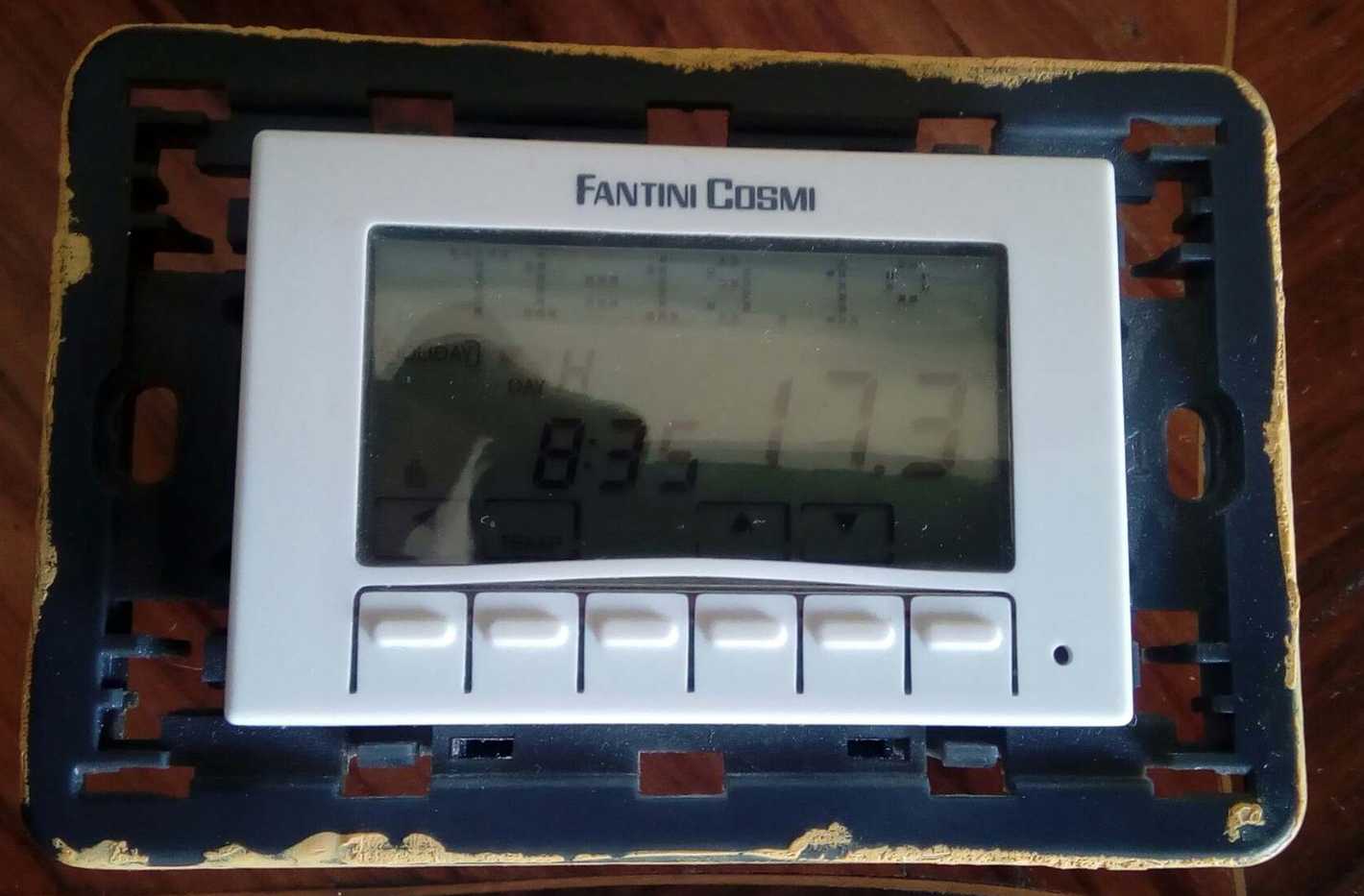

Salve a tutti, devo sostituire il termostato e ho provato a collegare quello che ho allegato in foto, il problema è che dopo poco scatta il salvavita. Non sono sicuro di averlo collegato nel modo giusto, qualcuno potrebbe dirmi se ho sbagliato i collegamenti? Ho messo la linea su 2 e il neutro su 1, e poi ho collegato i 2 cavi su 1 e 3 Grazie.



[roby]

Dalla simbologia 1 e 2 sono i contatti di apertura e chiusura, vanno quindi collegati alla caldaia.
Per gli altri bisognerebbe vedere lo schema

[soom2545]

Dalla simbologia 1 e 2 sono i contatti di apertura e chiusura, vanno quindi collegati alla caldaia.
Per gli altri bisognerebbe vedere lo schema

Il problema è che non trovo lo schema

[mariobross]

Se va alimentato a pile devi collegare solo il filo 1 (comune) con il 4 (normalmente aperto).
Vedi qui https://campoelettrico.it/pdf/istrz-ch-143.pdf
A meno che non sia il modello Fantini CH143 che funziona a 220V allora guarda qui https://www.yumpu.com/it/document/read/ ... tini-cosmi

Ciao.
