Problema urgente frigorifero electrolux

[Lupo83]

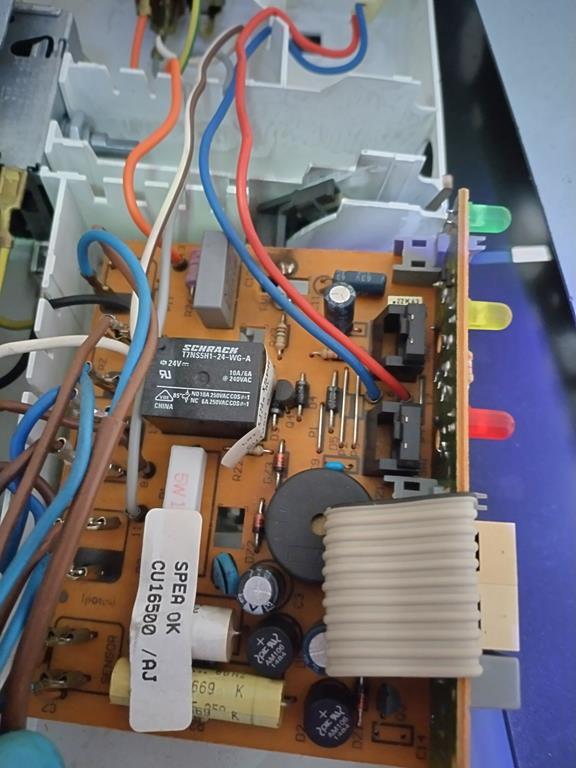

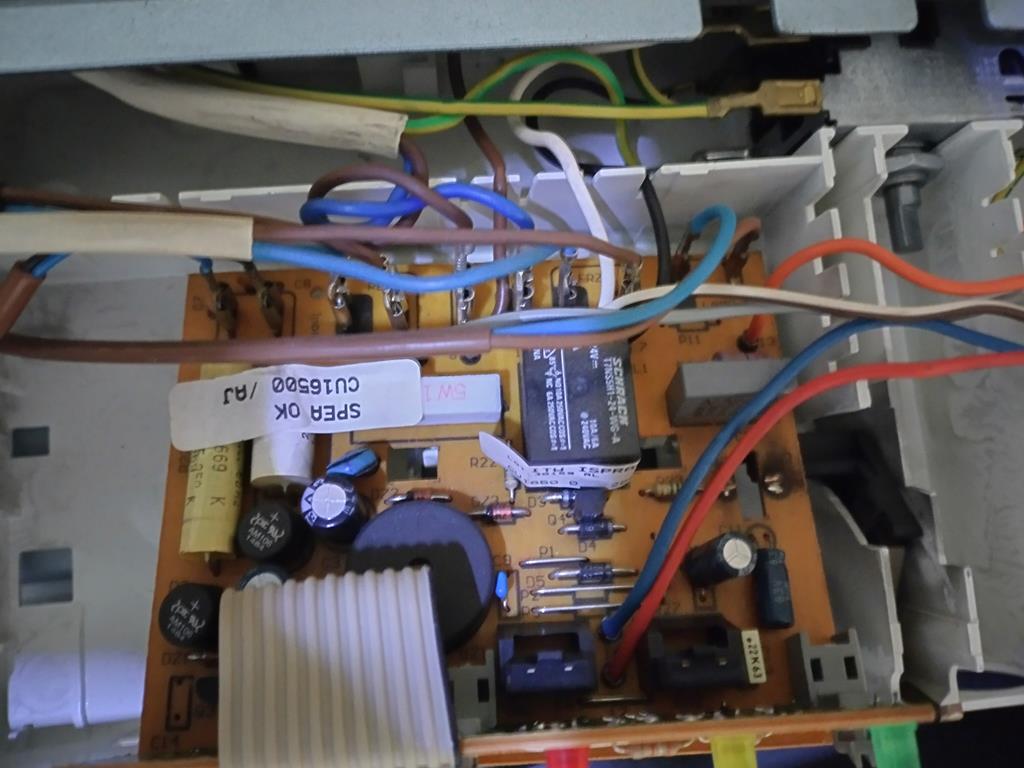

Però vedo due ponti raddrizzatori, potrebbe essere guasto uno di loro o il relativo condensatore di livellamento.

e si possono misurare cosi come sono,o vanno dissaldati dalla scheda?

[ENRICO51]

Sì puoi controllare se sul + e il - cè la tensione continua e di che valore. Fai una foto più dettagliata della zona.

[Lupo83]

Ciao a tutti

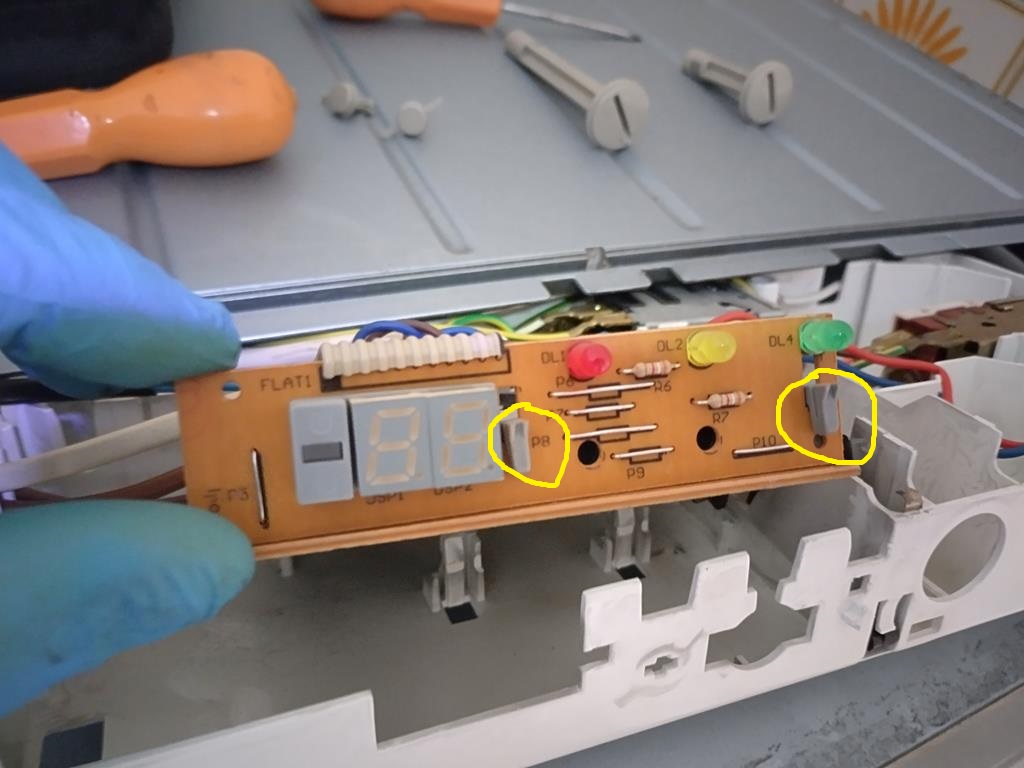

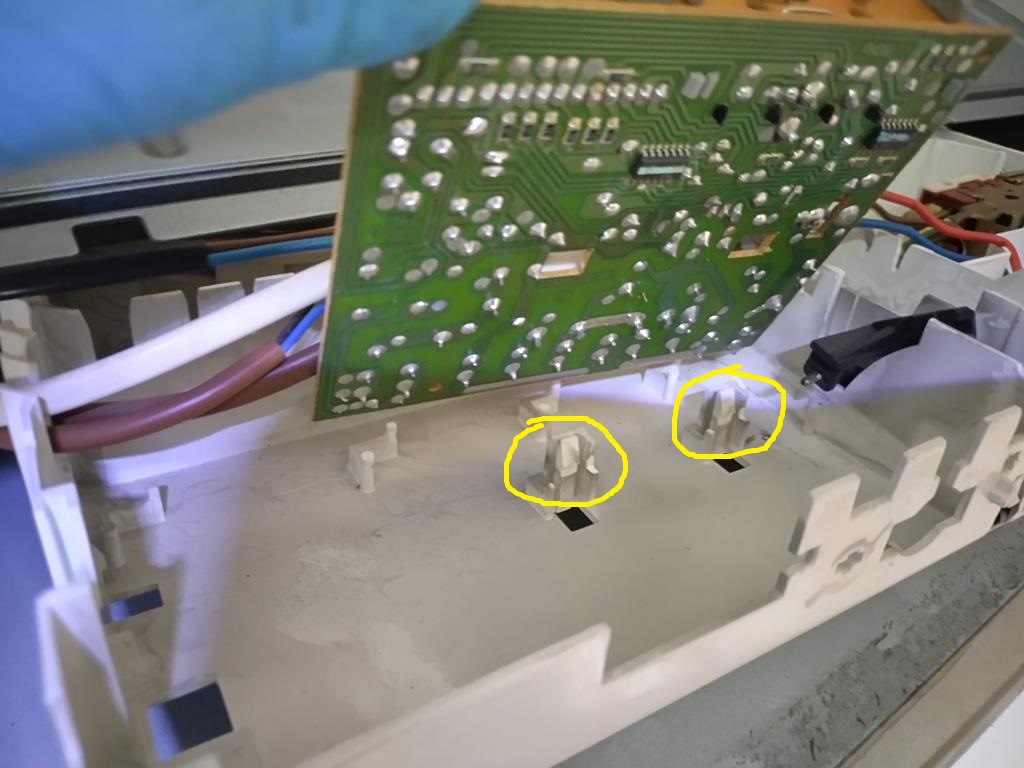

allora,sono riuscito(con pazienza e tempo)a staccare la scheda dalla sua sede di plastica bianca.Biuognava aggire sulle clip (due)grigie e (due)bianche)

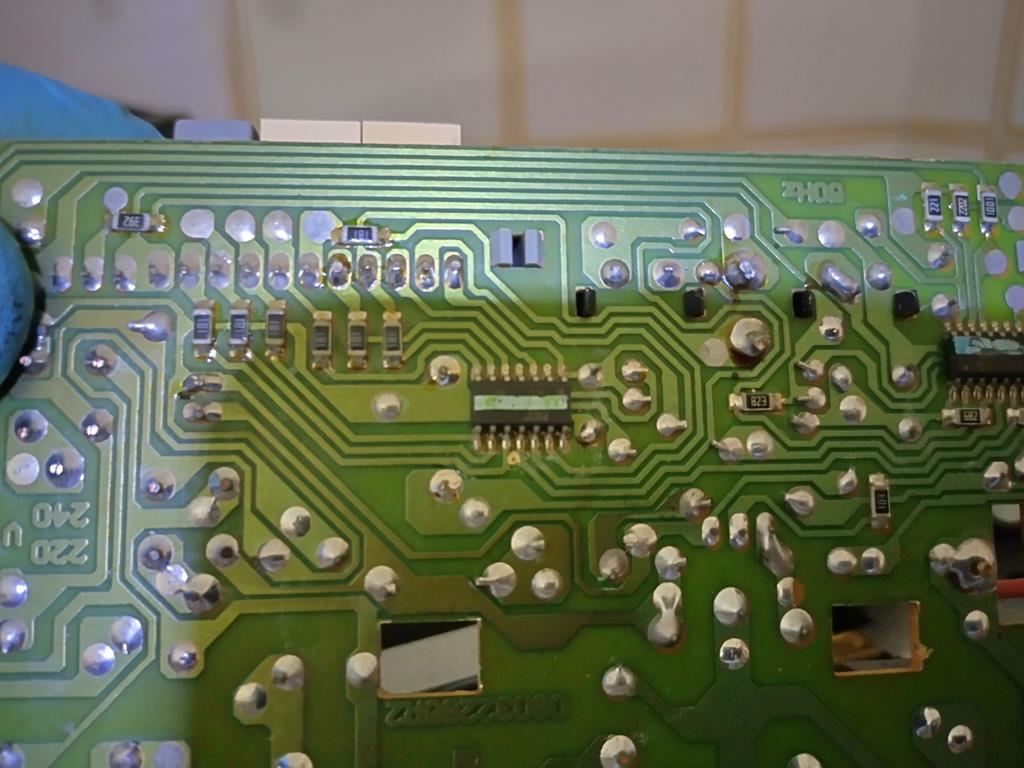

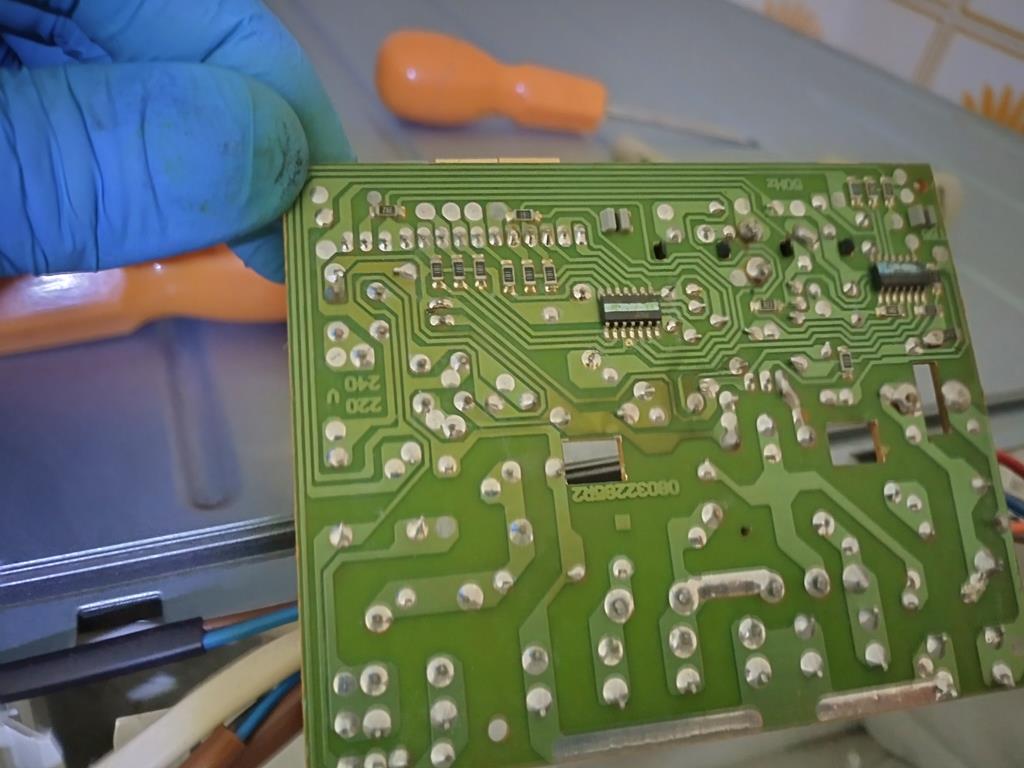

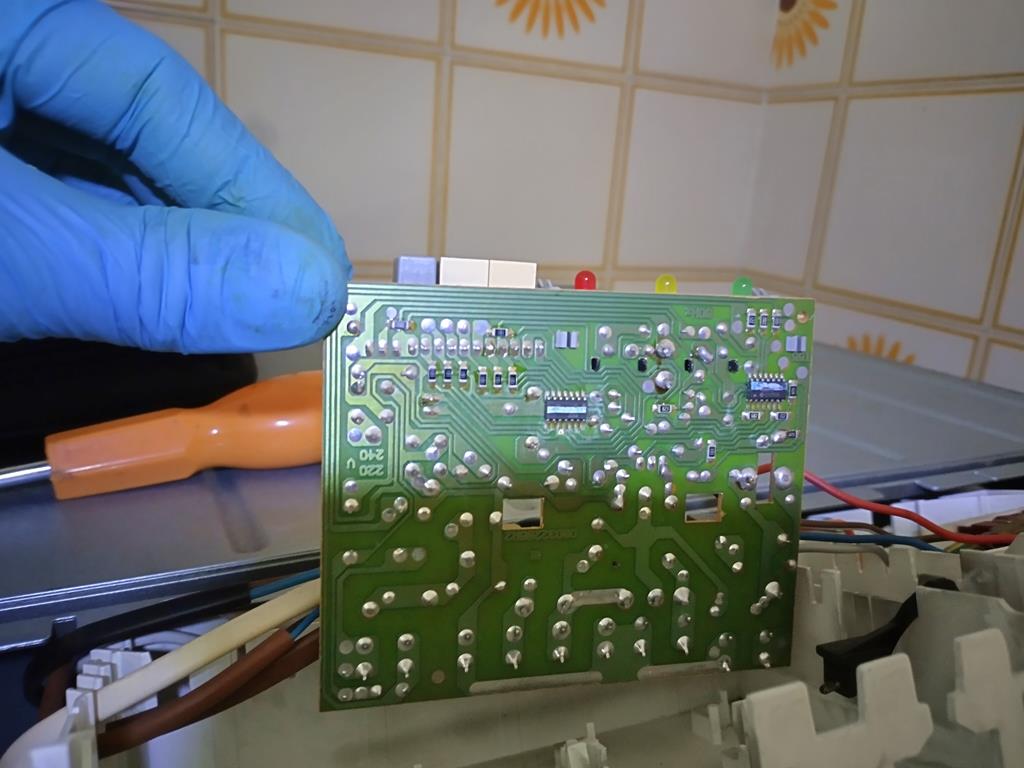

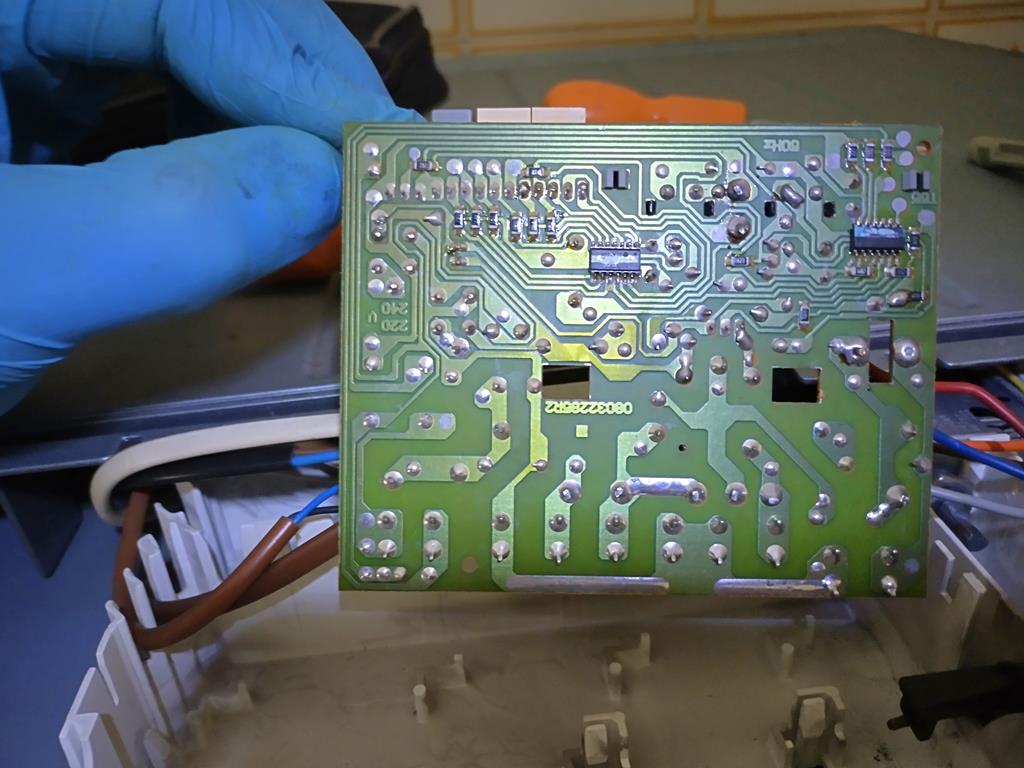

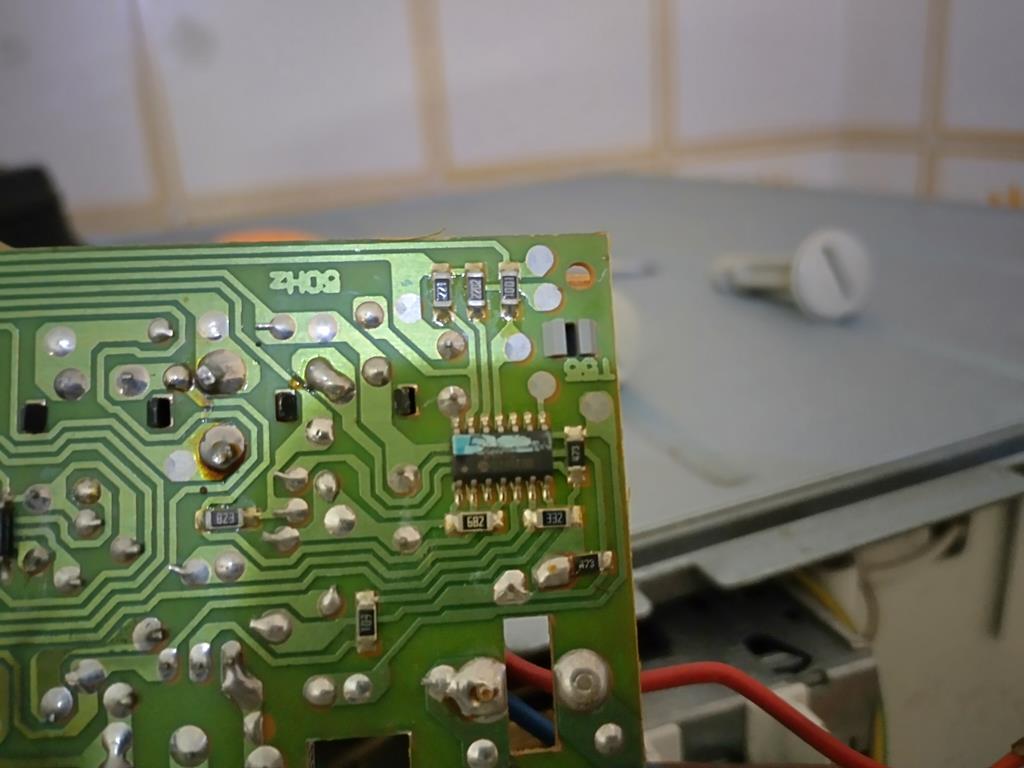

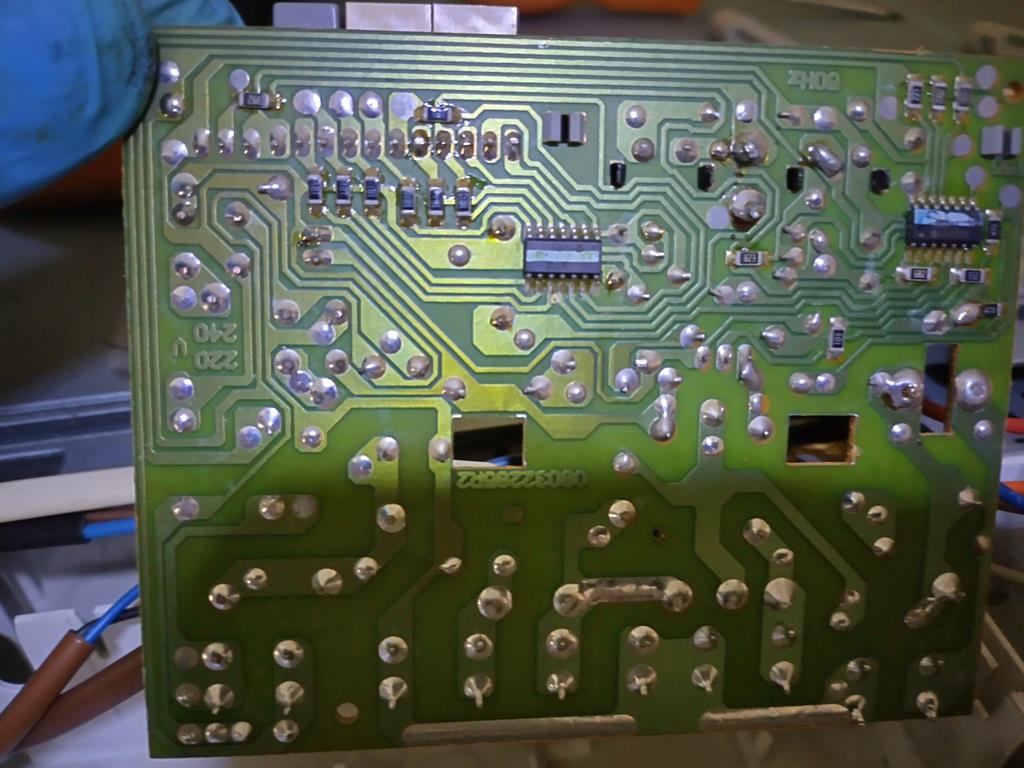

le saldature di sotto mi sembrano buone(ditemi voi)

Sì puoi controllare se sul + e il - cè la tensione continua e di che valore.

ma vedo su quasi ogni componente 250v scritto...quali sarebbero quelli in tensione continua?

[dalmos]

Va controllato tutto lo stadio dí alimentazione . A partire dall’SCR e tutti i condensatori in poliestere e elettrolitici nei dintorni .

[dalmos]

Senza tralasciare i ponti raddrizzatori .

[mariobrossh]

quel condensatore blu mi sembra scoppiato

Immagine 2026-04-15 173402.png (221.96 KiB) Visto 47 volte

[Lupo83]

Va controllato tutto lo stadio dí alimentazione . A partire dall’SCR e tutti i condensatori in poliestere e elettrolitici nei dintorni .

Senza tralasciare i ponti raddrizzatori

quindi,su ogni componente(sotto tensione o no?)controllo se cè tensione,resistenza e continuità?

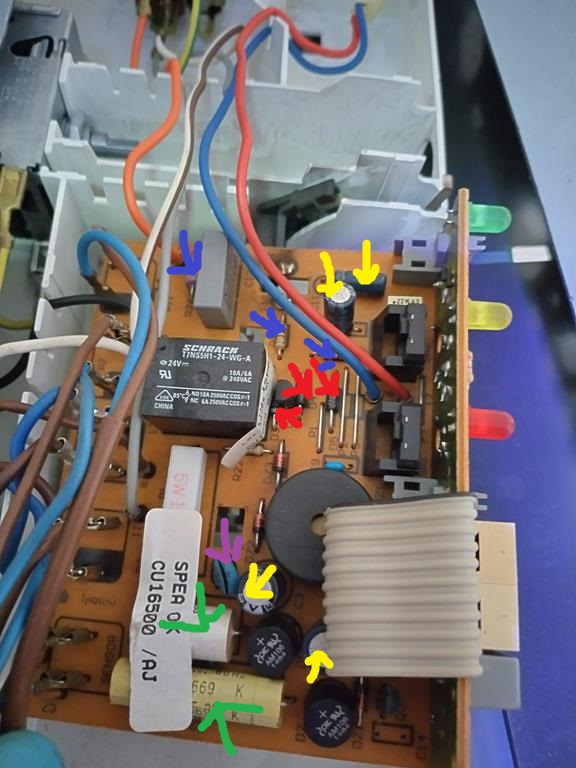

in base a questa foto,i componenti che conosco sono:






-4 frecce gialle condensatori
-3 frecce blu resistenze
-3 frecce rosse diodi
-freccia viola,il varistore(scoppiato,da sostituire)
-le frecce verde e gli altri compinenti non ne ho idea
-quello grigio rettangolare è un condensatore in poliestere?

quel condensatore blu mi sembra scoppiato

intendi il varistore blu?perchè l'ho acquistato quando ho aperto l'argomento e ancora cè lìho.Vorrei capire come controllare tutto,sotto tensione o staccando tutto e mettere la scheda su un tavolo(senza alimentazione)e fare le misurazioni?

[mariobrossh]

si quello blu, dalla foto non si capisce se è un varistore, comunque
i componenti vanno prima controllati a freddo per vedere se ce n'è
qualcuno in corto/aperto e poi sotto tensione ma stando molto ATTENTI
perché lì c'è la 220

[Lupo83]

si quello blu, dalla foto non si capisce se è un varistore, comunque

La sigla del componente blu è CNR 07D431K,è guardando sul web esce come varistore.Sono andato in negozio e cob questa sigla me lo hanno dato(ne ho presi due per sicurezza)

i componenti vanno prima controllati a freddo per vedere se ce n'è
qualcuno in corto/aperto

quindi,su un foglio mi disegno tutta la scheda con i vari componenti e dove vanno i vari contatti,poi stacco tutta la scheda e su un tavolo con multimetro,mi misuro la continuità su ogni componente?tutti i componenti sempre montati sulla scheda,giusto...mica li devo dissaldare e saldare ad uno ad uno?

p.s. oltre ai componenti che ho segnato con le frecce,tutti gli altri come li misuro?

[mariobrossh]

le misure preliminari dei componenti montanti sulle schede
servono esclusivamente per capire se ce n'è qualcuno aperto
o in corto, quindi parti dall'ingresso della 220 e misura i
vari componenti, tranne i condensatori che difficilmente
vanno in corto, quelli andrebbero misurati col capacimetro.
Può darsi pure che è saltato solo il varistore che si è sacrificato
facendo il suo dovere

[ENRICO51]

Le foto non si aprono e la risoluzione non è ottimale. Non cominciare a comprare componenti a caso, io prima di tutto misurerei la tensione sui due elettrolitici vicino ai ponti. I ponti sono quelli rotondi a forma di cilindretto e con 4 pin. Su due segnati con l'onda deve esserci l'alternata, sugli altri due segnati con + e - devi avere la corrente continua.

[Lupo83]

le misure preliminari dei componenti montanti sulle schede
servono esclusivamente per capire se ce n'è qualcuno aperto
o in corto, quindi parti dall'ingresso della 220 e misura i
vari componenti, tranne i condensatori che difficilmente
vanno in corto, quelli andrebbero misurati col capacimetro.

quindi,tutte queste misurazioni con la scheda sotto tensione oppure no?smontata dalla sede,togliendo tutti i contatti o stacco solo la spina del frigo e faccio le misurazioni?e il varistore,come lo misuro,in uf come il condensatore?oppure misuro tutti i componenti solo se ce continuità e basta?

io prima di tutto misurerei la tensione sui due elettrolitici vicino ai ponti. I ponti sono quelli rotondi a forma di cilindretto e con 4 pin. Su due segnati con l'onda deve esserci l'alternata, sugli altri due segnati con + e - devi avere la corrente continua.

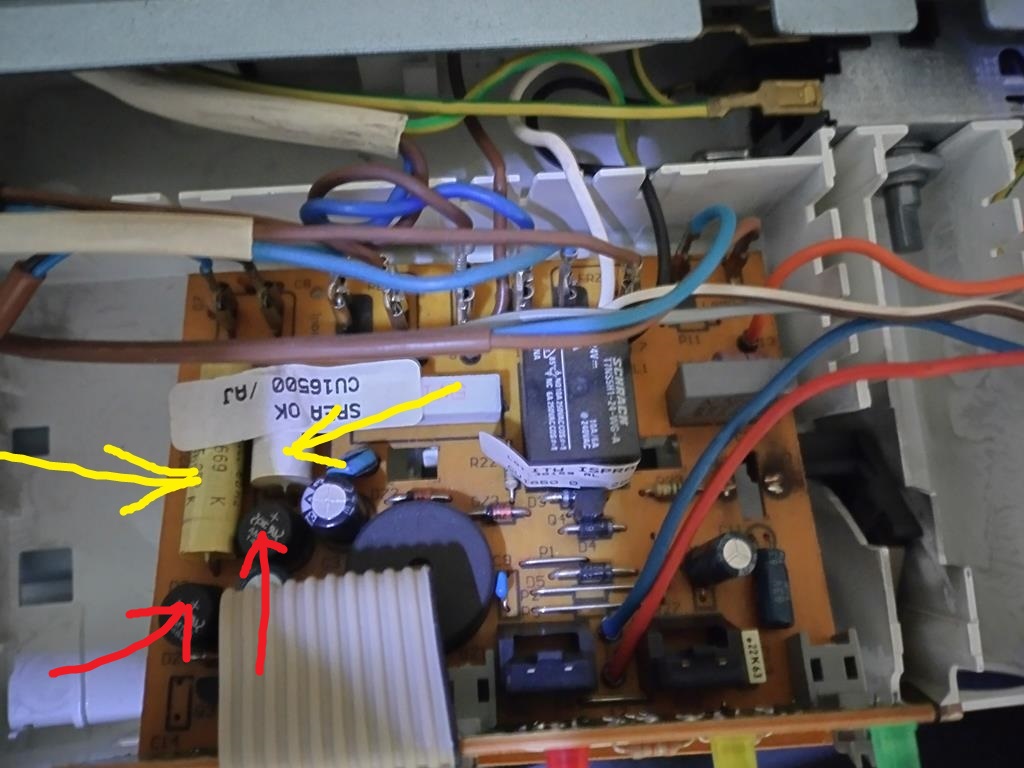

sono questi due con la freccia gialla?ma sembra che hanno due piedi ciascuno,non 4.Oppure intendi quelli neri segnati con freccia rossa?

[mariobrossh]

Per il momento io non farei misure sotto tensione, il varistore
cambialo e basta, poi misura i ponti di diodi, quelli neri rotondi,
metti il tester col beep e dicci cosa succede, stessa cosa
all' ingresso della 220 sulla scheda

[dalmos]

Cambia il varistore e rivedi il funzionamento .
Poi eventualmente fai le verifiche di altri componenti .
