Ho recuperato questo alimentatore di un PC per farne un alimentatore da banco.
La cosa interessante è questo modulo in vendita su tutti i siti di e-commerce
che consente di avere, con una tensione in ingresso da 5 a 36 volt una tensione
in uscita regolabile da 0 a 36 volt e una corrente regolabile da 0 a 5 ampere,
questo consente di avere una limitazione di corrente in uscita, regolabile,
molto utile, ad esempio, per testare circuiti e di ricaricare le batterie al litio.
Il suo collegamento è davvero semplicissimo perché consiste di due connettori + e -
per l'ingresso e due per l'uscita.
Non faccio vedere tutti i passaggi perché ogni alimentatore è diverso, l'importante
è utilizzare i fili giallo e nero della 12 volt ed individuare il filo verde e uno nero
sul connettore ATX a 24 pin da collegare ad un interruttore per avviare l'alimentatore,

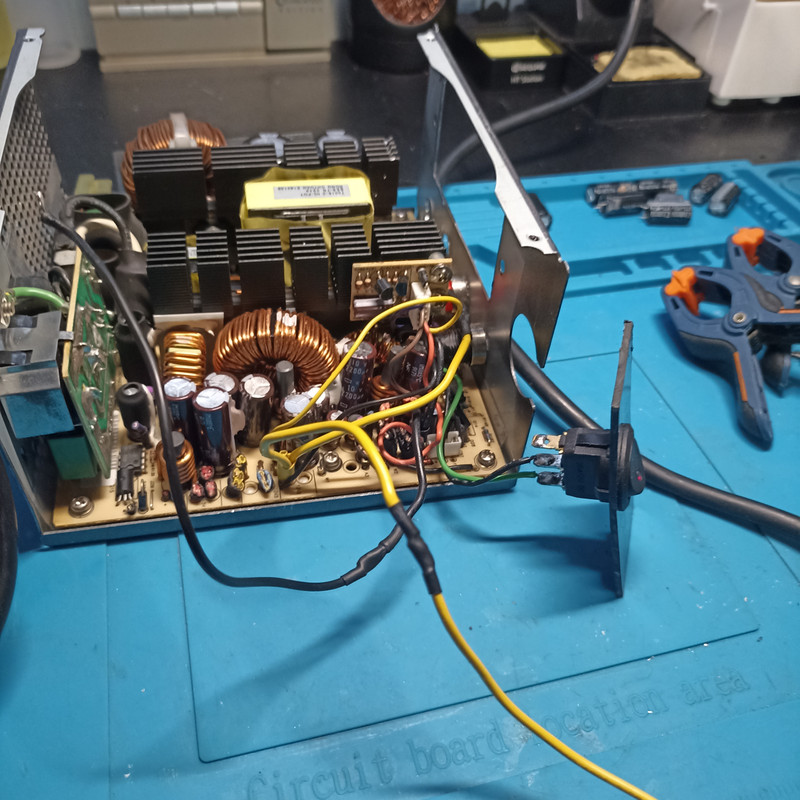

come si vede in questa foto.

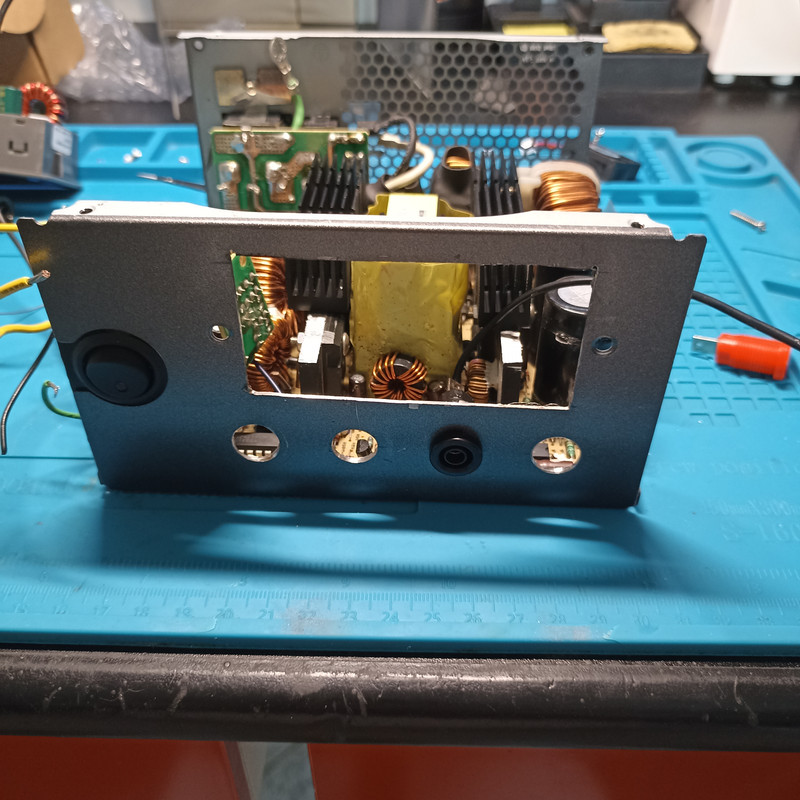

In questa foto si possono vedere i fori per i connettori e quello per il modulo.

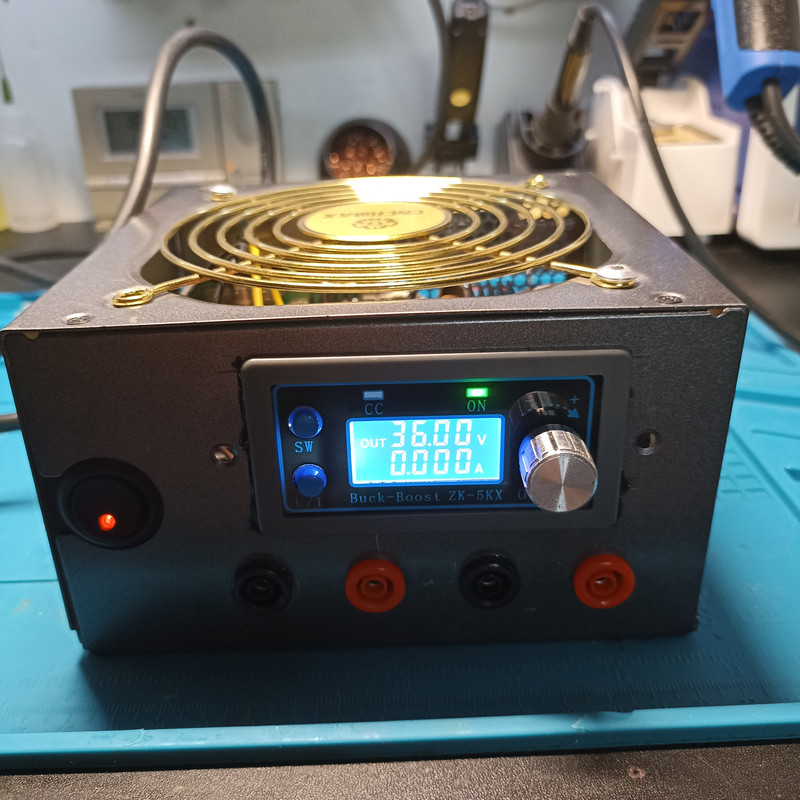

e questo è il lavoro finito, come si vede sulla sinistra ho previsto altre due
boccole per avere 12 Volt diretti e 25 Ampere senza regolazione.
