Collegamento alimentazione condizionatore a differenziale su quadro elettrico

[kysersose]

Buongiorno a tutti. Chiedo gentilmente, visto la mia ignoranza in materia, come si proceda a collegare il cavo di alimentazione del condizionatore al differenziale presente sul quadro elettrico (che adesso non viene più utilizzato non esistendo più un centralino telefonico ne un crepuscolare). Innanzitutto vorrei sapere se tale magnetotermico sia adeguato per un condizionatore 9000btu? E naturalmente come il filo di alimentazione si colleghi a tale differenziale. Premetto un attimo come ho effettuato la stesura del filo. Da unità esterna è stato messo un filo da parte dell’idraulico, che visto il momento di urgenza aveva collegato il condizionatore tramite prolunga dentro casa. Adesso ho tagliato tale filo ad una certa lunghezza, fatto buco nel muro per farlo entrare in garage dovre si trova il quadro elettrico e posto nel punto di entrata scatola elettrica dove tramite connettori ho unito tale filo ad uno di stessa dimensione (penso) ma che avevo preso da una idropulitrice guasta, quando ho fatto la giunta ho notato che i fili interni a questo cavo erano piuttosto scuri tendenti al verde scuro forse per ossidazione, ma sinceramente non ci ho dato molta importanza, dovrei? Quindi tramite canalina sono arrivato fino al quadro e qui devo dive che ho un po' di paura ad avventurarmi vista l’enorme quantità di cavi che vi affluiscano. Vi ringrazio anticipatamente e spero in vostro aiuto

[mariobrossh]

premesso che questo lavoro andrebbe fatto da un professionista perché
per legge quando si mettono le mani su un impianto elettrico questo
va nuovamente certificato, inoltre noto che fai molta confusione tra
interruttore differenziale e magnetotermico, il condizionatore dovrebbe
essere collegato a un magnetotermico da 10 ampere che non si capisce
se è già presente nel tuo quadro, inoltre la giunta che hai fatto andrebbe
fatta con un filo nuovo di adeguata sezione identica a quella montata
dall'installatore e non con fili ossidati.
p.s. cosa significa "che adesso non viene più utilizzato non esistendo più un centralino telefonico ne un crepuscolare"

[kysersose]

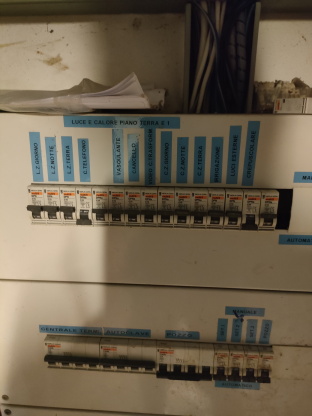

Grazie della risposta. In effetti si, visto la mia ignoranza in materia ho sbagliato magnetotermico, che è quello che ho fotografato e differenziale che "a quanto ho capito" sarebbe il classico salvavita. Comunque per quanto riguarda il cavo non c'è nessun problema, ho messo questo perchè non dovevo passare da OBI ma se mi dici così passo quanto prima a prendere una matassa di cavo tripolare da 1.5mmq ed effettivamente viene un lavoro molto più corretto e pulito. Ho detto che i due magnetotermici non sono più funzionanti perché il centralino telefonico è stato tolto una decina di anni fa e quindi può essere tranquillamente disalimentato (è tutt’ora spento) e tale magnetotermico, visto che è da 10amphere, potrebbe, se non sbaglio, andare ad alimentare il condizionatore. Premesso che anche se semplice vorrei a scanso di equivoci sapere come vanno messi i cavi nel magnetotermicoe come devo comportarmi quando vado a smontare tale sportello con tutti i magnetotermici. Devi levare completamente la corrente?

[mariobrossh]

si devi staccare la corrente dall'interruttore posto sotto il contatore,
il cavo meglio se è da 2,5 mmq, i fili sotto al magnetotermico li puoi
collegare in maniera indifferente, togli quelli che ci sono nella parte
inferiore del magnetotermico e ci infili i nuovi l'importante che,
la parte spellata sia ben attorcigliata, infilata bene nel foro e con la
vite ben stretta

[kysersose]

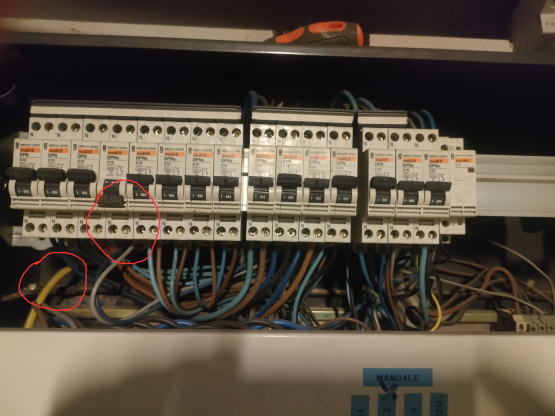

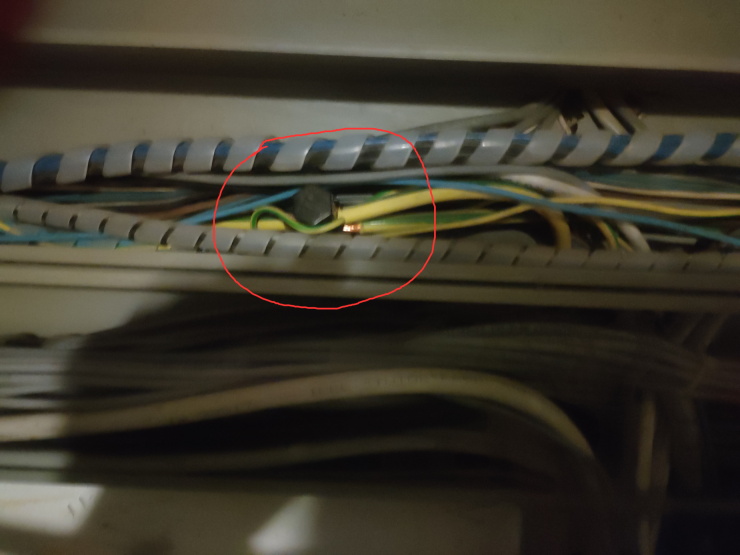

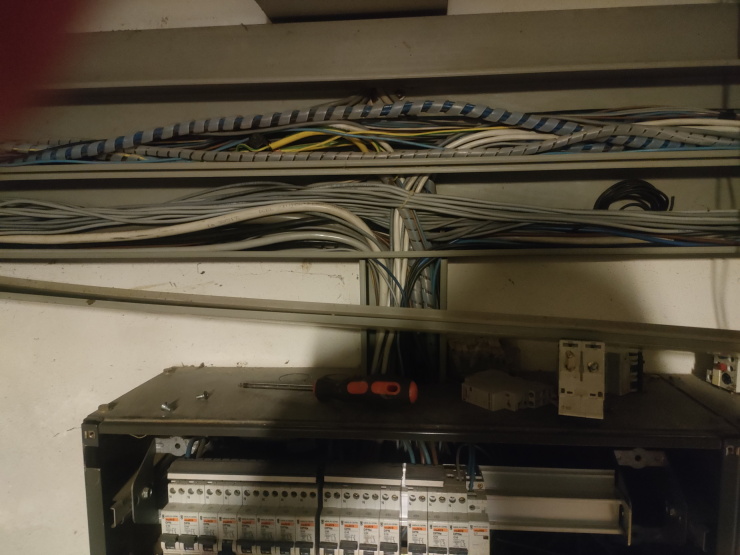

HO smontato la mascherina sopra al quadro elettrico dei differenziali e mi sono trovato davanti quanto mostrato in foto, che per me risulta essere un bel pò di roba, tutta ordinata ma sulla quale capisco ben poco. Comunqe il differenziale cerchiato è quello che prima (devo ancora staccarlo) alimentava il centralino telefonico e quindi dovrei staccare i due fili blu/marrone attuali e andare a mettervi al suo posto quelli provenienti dalla macchina esterna del condizionatore e fin qui ci siamo, per quanto riguarda la terra, ho visto che dietro i differenziali passa un grosso cavo di terra e sopra il quadro dove passa tuttla la matassa di fili c'è una specie di ruzzola (scusate il termine) cerchiato dove io penso si raccordino la terra anche proveniente da altri cavi, Dovrei allentare quella ruzzola e quindi mettere li la terra proveniente dal condizionatore ? scusate ancora i termini ma devo ancora imparare molto. Scusate ma questi magnetotermici non sono alimentati uno ad uno ma sembrerebbe che siano alimentati da un unico cavo bello massiccio che non so come ne alimenta almeno otto insieme, grazie ancora della pazienza.

[mariobrossh]

si la terra la devi collegare dove sono collegate le altre,
per il resto procedi come hai detto
