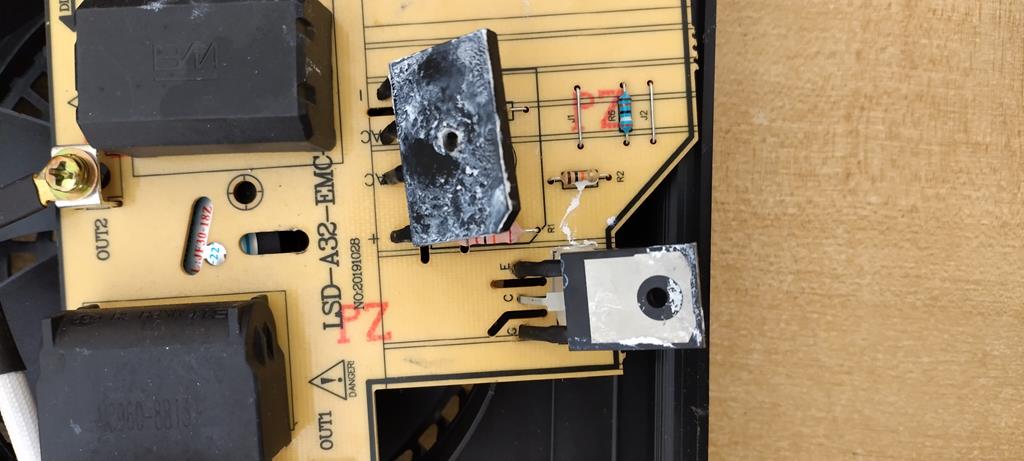

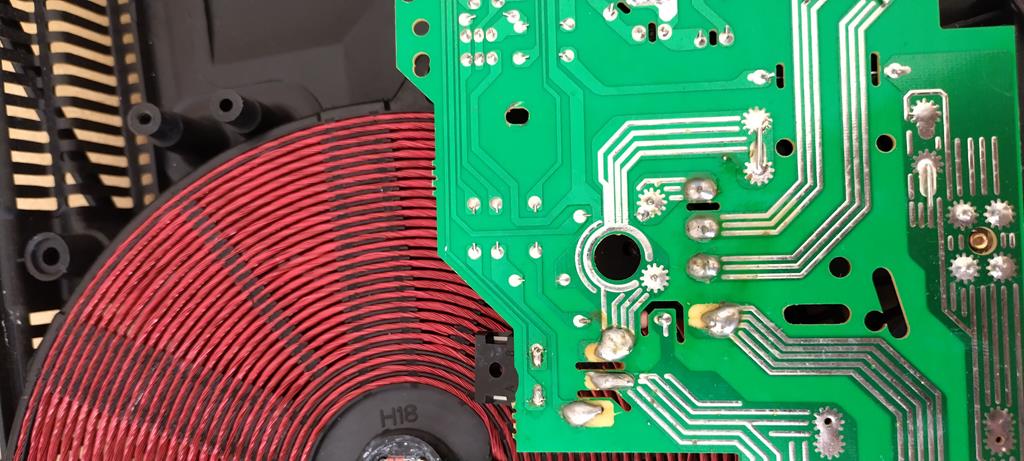

intendi le linee blu che hai fatto,dove nel mezzo cè scritto r1?perchè non vedo integrati,ma dei ponticelli,vevi foto qui sotto:basta seguire a ritroso il tratto da G al generatore che penso sia L'inegrato segnato con rettangolo blu.
tr1: S8550 D331Dovresti dirci la sua sigla e quelle dei transistor nei rettangoli rossi, TR1, TR2, TR3 e TR4
40 ohmMisura anche il valore di R1 segnata in giallo.
HIGHWAY13AIntendevo questo integrato segnato con la freccia.
forse volevi dire su C e D?puntale nero su B, rosso su E e C,
allora, tr1,tr2,tr3 hanno valori tra 600 e 700,mentre tr4 si ferma a 195I transistor che devi controllare sono questi, segnati in rosso, la cui piedinatura è Emettitore, Base, Collettore guardando i componenti dal lato della sigla con i pin in basso.
dissaldato adesso,non da segni di vita.Oltre a comprare il transistor in questione,posso fare altre prove sulla scheda per vedere se ci sono altri componenti da sostituire?dissalda TR4 e controllalo
mettendolo in ohm,come ho misurato quelli saldati sulla schedabisogna vedere come l'hai misurato col tester quel transistor .....
ho dissaldato un altro transistor e ho dei valori di resistenza di 7.6,mettendo il positivo sul centrale e alternando il negativo sul piedino di destra e di sisnistra.Ho controllato nuovamente(con delle pinze nei puntali)il primo che avevo dissaldato e ho gli stessi valori e con le stesse modalità di misurazione,dell'ultimo dissaldato...tutto con il tester classicoDissalda un altro con la stessa sigla e fai il confronto. Usa il tester classico(quello nuovo),

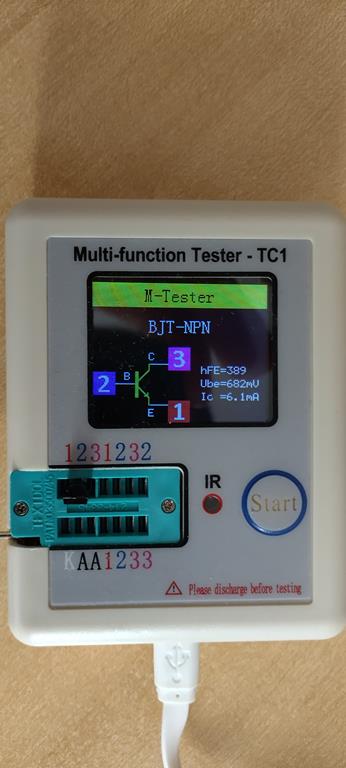

con questo tipo di tester ho,in entrambi i transistor,gli stessi valori più o meno(pochissima differenza)quello dell'ultima immagine non lo conosco.
Prova a misurare dove era la base di TR4, se hai la tensione dipilotaggio, mettendoci il puntale rosso e il puntale nero sul negativo. Questa prova va fatta senza TR4 ma con la scheda alimentata e macchina accesa. Prova sulla portata 20 Vcc.Quindi, TR4 è resuscitato
ho 4.8vse hai la tensione dipilotaggio, mettendoci il puntale rosso e il puntale nero sul negativo. Questa prova va fatta senza TR4 ma con la scheda alimentata e macchina accesa. Prova sulla portata 20 Vcc.
