Piastra induzione non funziona

[Lupo83]

Ciao a tutti

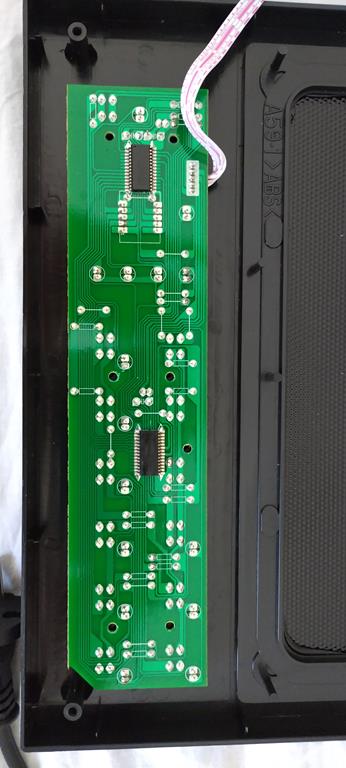

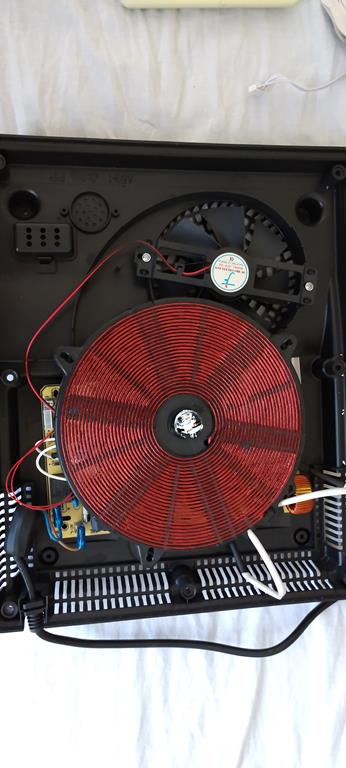

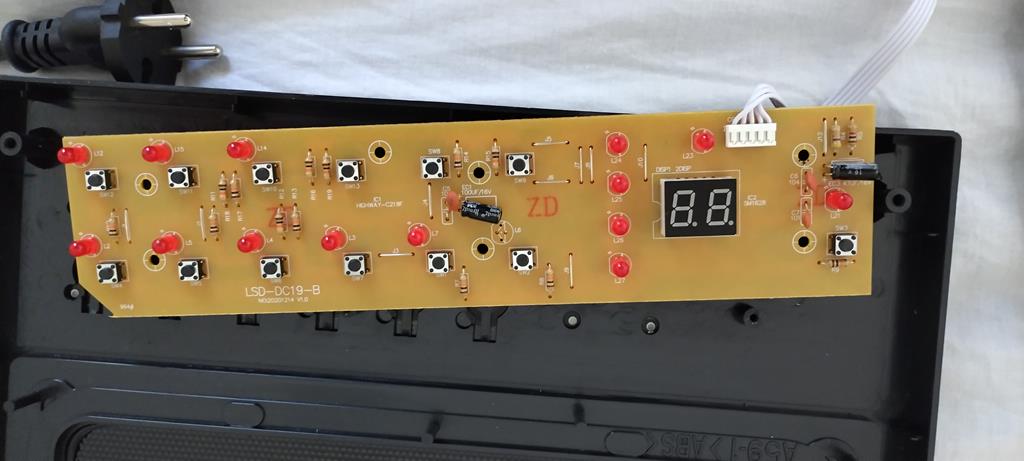

ho questa piastra induzione che non funziona.Mi spiego meglio:quando accendo la piastra,parte la ventola,ma appena si accende una delle temperature(indipendentemente dal tipo di cottura cibo),si spegne tale spia immediatamente e rimane come vedete in foto,sempre con ventola accesa(sembra che nel piccolo display compaia EO.Ho aperto,ma non vedo niente di bruciato,dissaldato,ossidato,ecc vedete le foto voi stessi

[Capitan Farloc]

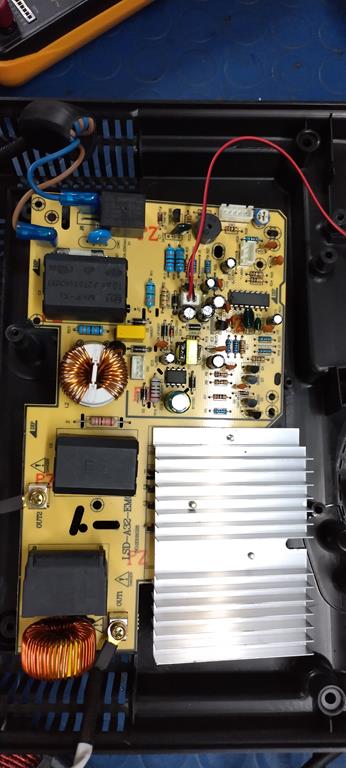

Prova a fare una foto più ravvicinata della scheda di potenza, quella della seconda foto che hai postato.

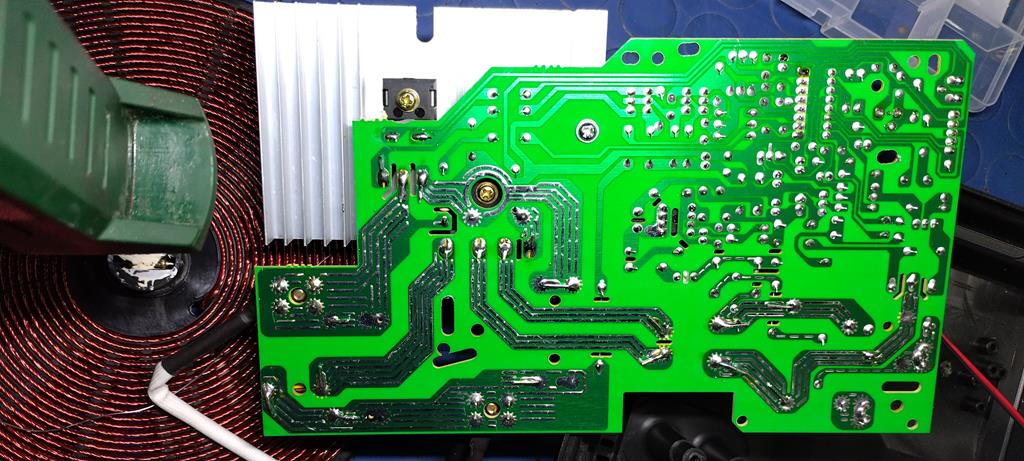

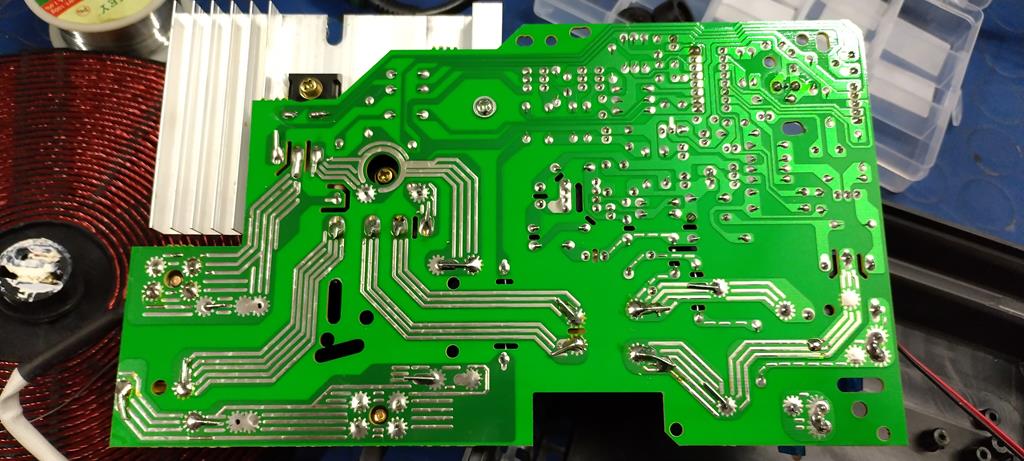

Poi dovresti staccarla e farne una foto anche dall'altro lato.

[mariobrossh]

oltre a fare le foto come suggerito dal Cap, togli quel dissipatore
e controlla col tester se i mosfet sono in corto

[Lupo83]

Prova a fare una foto più ravvicinata della scheda di potenza, quella della seconda foto che hai postato.
Poi dovresti staccarla e farne una foto anche dall'altro lato.

oltre a fare le foto come suggerito dal Cap, togli quel dissipatore
e controlla col tester se i mosfet sono in corto

Il dissipatore non sono riuscito a toglierlo,sembra che ci sia oltre che il mastice bianco,anche altri componenti collegati alla scheda,oltre il mosfet.

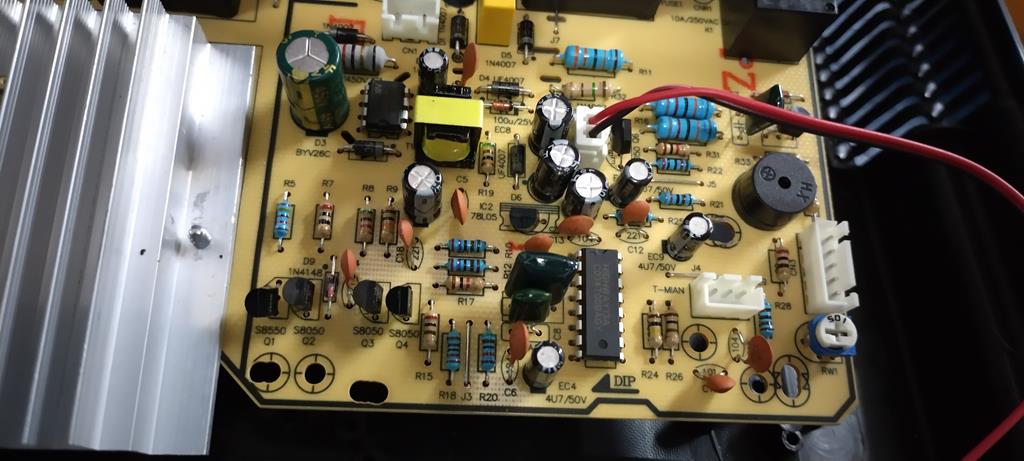

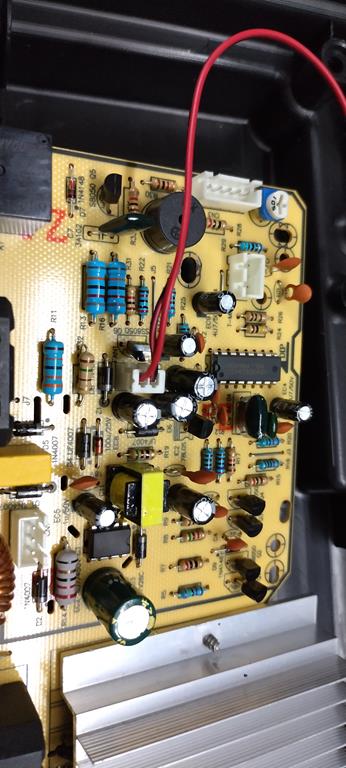

Ecco le foto:



















Ho notato che uno dei connettori saldati sulla scheda(dove va uno dei connettori della resistenza a cerchio)si muoveva molto.Cosi l'ho risaldato (erano due piedini),ho ricolegato il tutto(lo montata nuovamente),sembra che partiva la ventola e si è spento tutto e npn si riaccende più completamente.

è quello con la freccia rossa in fot qui sotto,quello che ho risaldato

[mariobrossh]

guarda a cosa corrispondono quelle viti sul dissipatore e le sviti

[Lupo83]

guarda a cosa corrispondono quelle viti sul dissipatore e le sviti

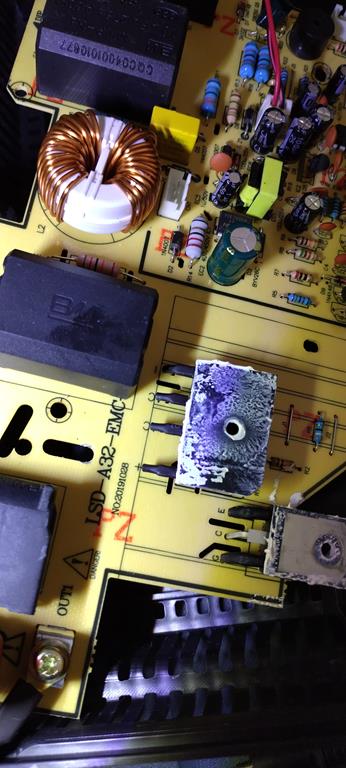

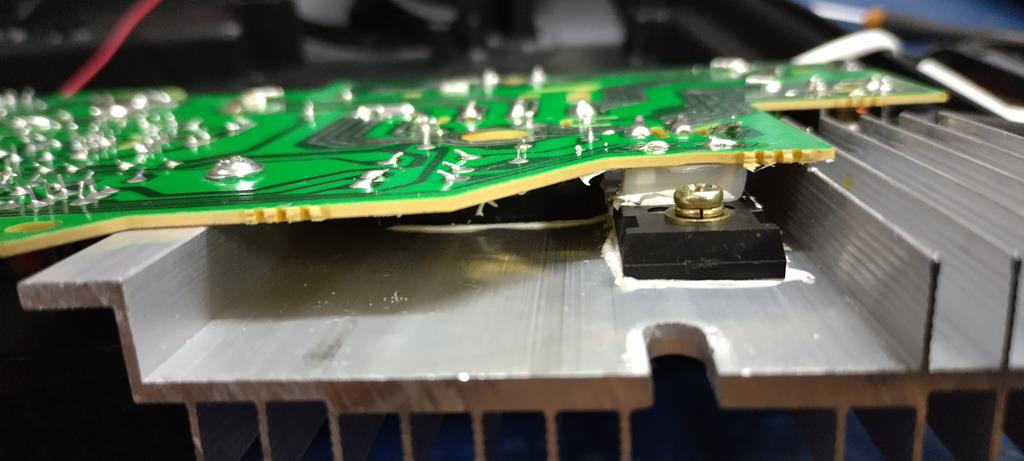

le tre viti sono,una che collega il dissipatore alla scheda e le altre due collegano due componenti al dissipatore.Sembrano saldati al dissapotore i tre cerchi gialli che ho evidenziato,non capisco che componenti sono perchè sono sotto il dissipatore.

[mariobrossh]

no i componenti sono saldati alla scheda ed avvitati al dissipatore,
procurati un buon cacciavite per viti Philips con questo taglio e svita quelle viti.
Sono dei Mosfet o Igbt, intanto li puoi misurare direttamente sulla scheda col
tester in modalità cicalino per vedere se c'è un corto


[ENRICO51]

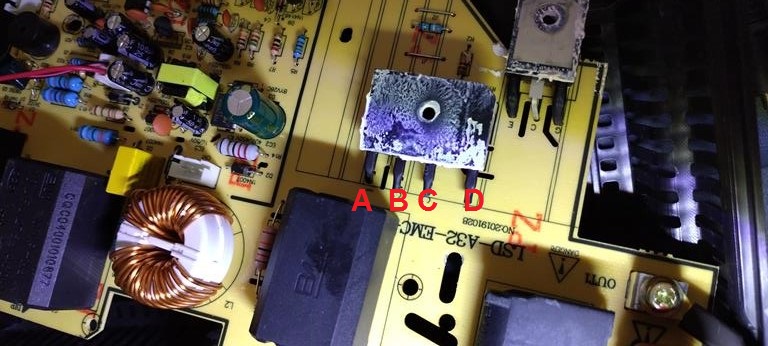

Uno dei componenti sotto il dissipatore, nel rettangolino con 4 pin, sembrerebbe un raddrizzatore a ponte. Prova in ohm, assegnando A B C D ai pin, puntale rosso su A, nero su B poi inverti i puntali, poi passi a misurare tra C e D sempre invertendo i puntali e riporta le misure.

[Lupo83]

Ciao a tutti,scusate il ritardo:

no i componenti sono saldati alla scheda ed avvitati al dissipatore,
procurati un buon cacciavite per viti Philips con questo taglio e svita quelle viti.
Sono dei Mosfet o Igbt, intanto li puoi misurare direttamente sulla scheda col
tester in modalità cicalino per vedere se c'è un corto

sui due mosfet cè continuità(ho notato che,se li metto su quello più piccolo,la continuità me la da subito...mentre in quello più grande,se metto i puntali mi da continutià,ma poi solo dopo qualche secondo mi ridà continuità e non subito,andando sempre su + e -)

Uno dei componenti sotto il dissipatore, nel rettangolino con 4 pin, sembrerebbe un raddrizzatore a ponte. Prova in ohm, assegnando A B C D ai pin, puntale rosso su A, nero su B poi inverti i puntali, poi passi a misurare tra C e D sempre invertendo i puntali e riporta le misure.

non mi dà resistenza,mentre su mosfet più piccolo mi da 0.3ohm impostando il tester su 200ohm

[ENRICO51]

Il ponte devi misurarlo così: Puntali, rosso su A nero su B, poi inverti i puntali, stessa operazione su C e D, tester su prova diodi o 2K. L'altro sembra un SCR devi dissaldarlo e dirci la sigla.

[Lupo83]

Il ponte devi misurarlo così: Puntali, rosso su A nero su B, poi inverti i puntali, stessa operazione su C e D, tester su prova diodi o 2K. .

su A e B,sia su prova diodi che resistenza 2k,nessun segno anche invertendo i puntali.Identica situazione su C e D.

(su questo grande le sIgle sono D20SB80 LKA243H)

L'altro sembra un SCR devi dissaldarlo e dirci la sigla

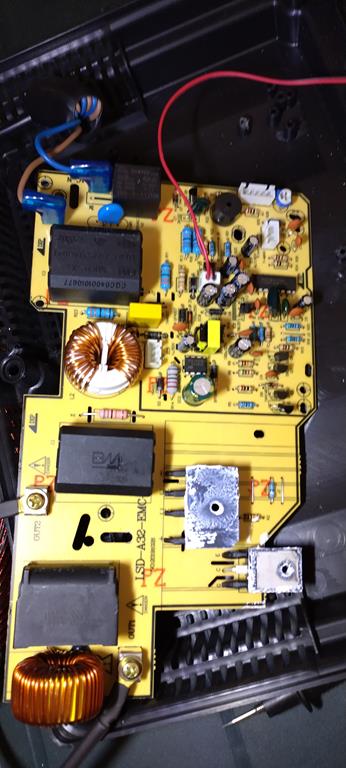

non cè stato bisogno di dissaldarli(sia il grande che il piccolo).Le sigle del piccolo sono: H20PR5 HXC037

[ENRICO51]

Se hai misurato bene, il ponte è interrotto e va sostituito. L'altro è un IGBT, devi dissaldarlo per fare qualche prova.

[Lupo83]

Se hai misurato bene, il ponte è interrotto e va sostituito.

ok

L'altro è un IGBT, devi dissaldarlo per fare qualche prova.

che prove dovrei fare?da dissaldato intendo dire

p.s.
per acquistare i due componenti,sevono riportare il codice che ho messo?cioè,se uno fosse al posto di D20SB80,D20XB80...cambia qualcosa?basta che i numeri siano uguali e le lettere no?

[ENRICO51]

Per il ponte, se non lo trovi nel negozio in zona puoi ordinarlo qui: https://www.ebay.it/itm/385141997170?ch ... gLh8_D_BwE
o su aliExpress, in questo caso fai attenzione a selezionare il modello giusto, 800V. 20A
Per controllare l'IGBT guarda questo video: https://youtu.be/1bozVZpJblI.

[Lupo83]

Ho comprato su aliex i componenti,quanto arriveranno li cambio e vi aggiorno
