Installazione interruttore da incasso wireless

[Xfilippo]

Salve a tutti.
Ho bisogno nuovamente del vostro aiuto.

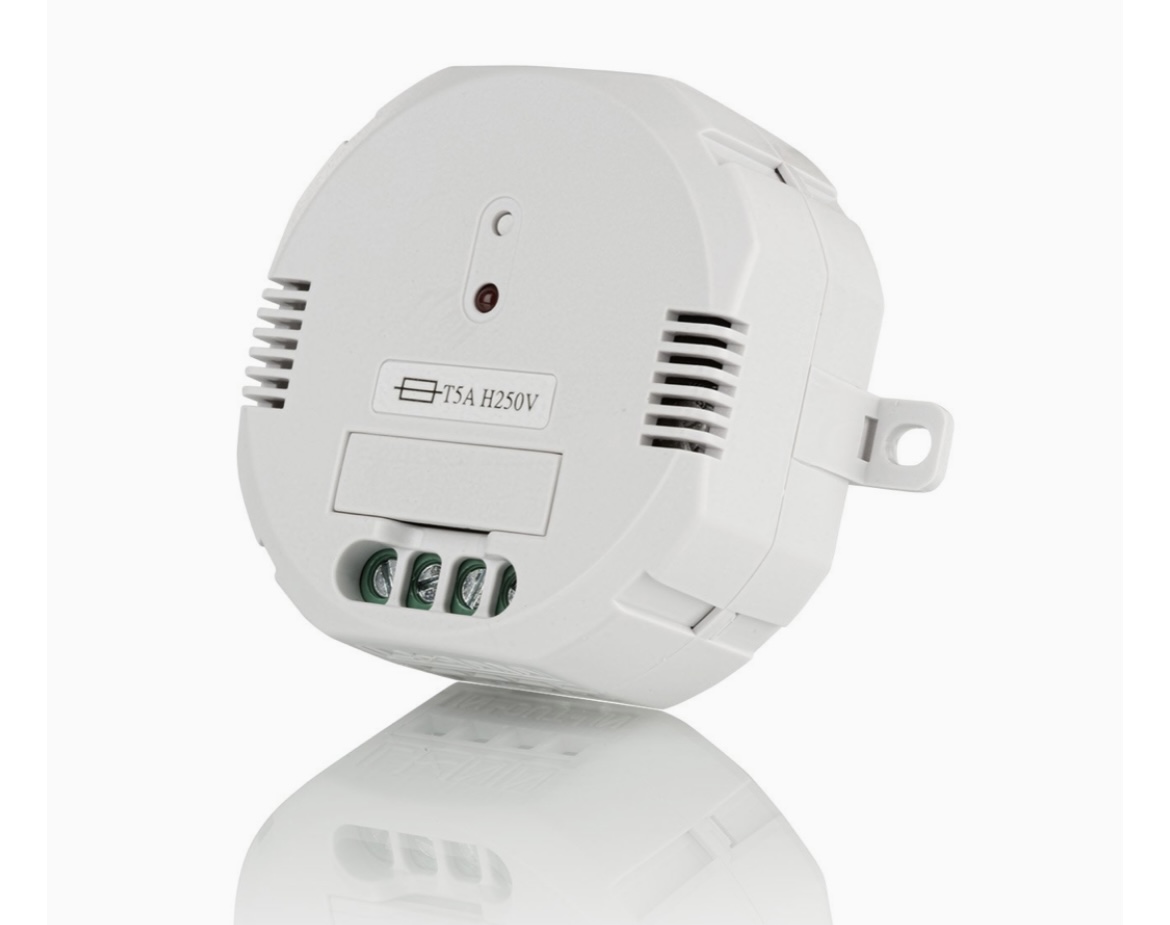

Ho acquistato un interruttore da incasso azionabile a distanza (accoppiato ovviamente con il trasmettitore) per aggiungere un pulsante wireless ad una lampada.
Il trasmettitore è della linea TRUST SMART HOME
Vorrei installare il trasmettitore all’interno della cassetta di derivazione dove è presente l’attuale pulsante di accensione e vorrei collegarlo in modo tale che la luce si accenda sia con il pulsante tradizionale già presente e poi accesa e spenta dall’interruttore wireless appena acquistato in modo tale che in caso di batteria scacrica dell’interruttore possa fare sempre affidamento all’interruttore tradizionale.
Ho difficoltà però con il giusto collegamento dei fili... sapreste consigliarmi come procedere?

[giuseppe0764]

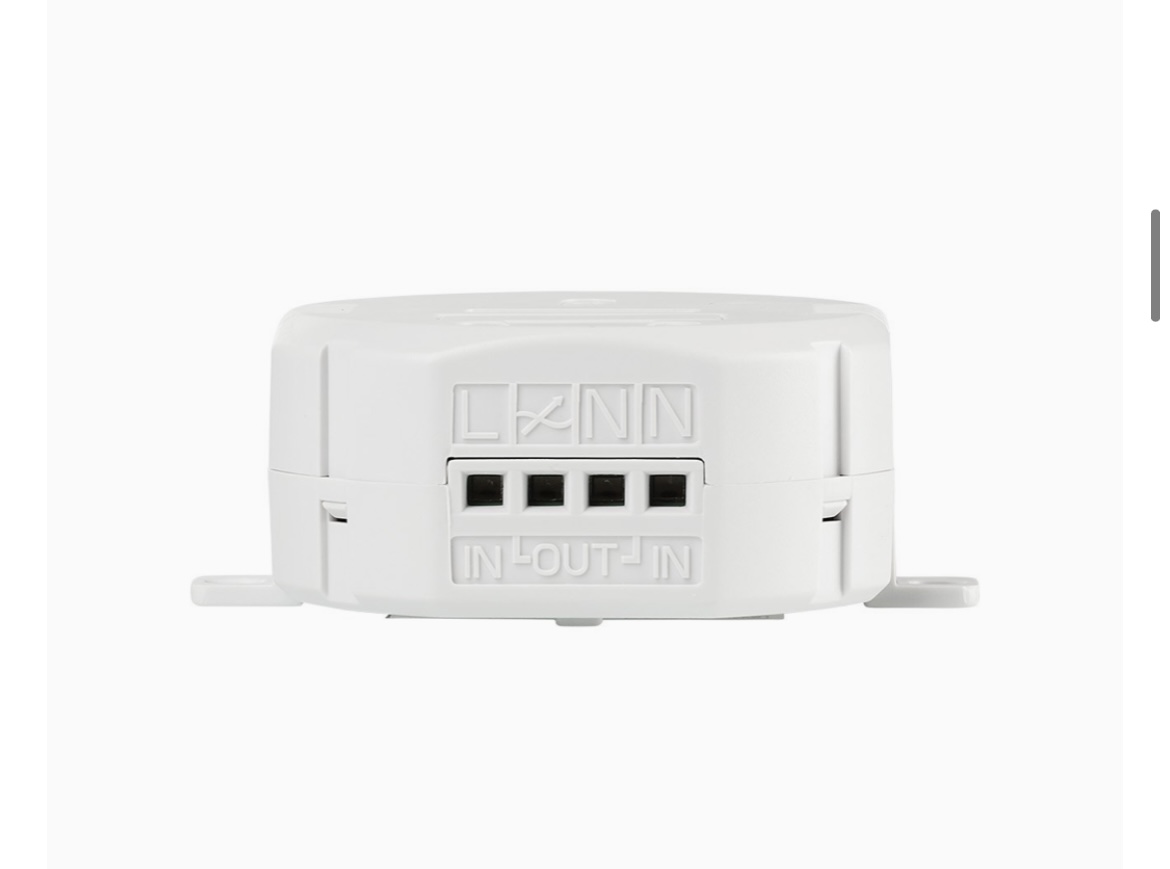

Devi assicurarti che all'interno della cassetta sia presente il neutro quindi collega:
L IN al capo entrante dell'interruttore
l x al capo uscente dell0interruttore (quello che va verso la lampada)
N IN neutro
N OUT neutro

[Xfilippo]

In questo modo rimane funzionante anche l’interruttore già presente? Quello tradizionale per intenderci

[giuseppe0764]

Si l'interruttore devi lasciarlo collegato cosi' devi solo aggiungere i collegamenti che ti ho precedentemente detto

[mariobrossh]

scusa giuseppe0764 ma se quello esistente è un interruttore e il modulo wifi
è anch'esso un interruttore come fanno a funzionare correttamente entrambi ?
non dovrebbero essere due deviatori ?

[giovanni]

L'interruttore esistente, se non erro, è già un deviatore; ora bisogna vedere se lo è anche l'interruttore wifi... :roll:

[mariobrossh]

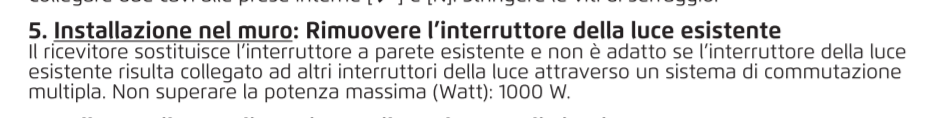

dal manuale utente si evince che quello dovrebbe essere un interruttore,
però senza uno straccio di schema diventa difficile capire come funziona


[Xfilippo]

Sul manuale non ho trovato nessun schema tecnico : Blink :

[giovanni]

@mario
Puoi mettere il link al manuale utente? Io per questo modello non l'ho trovato... ma in compenso ho visto che altri della stessa linea hanno la possibilità di conservare attivo anche il vecchio interruttore manuale.

[Xfilippo]

@mario
Puoi mettere il link al manuale utente? Io per questo modello non l'ho trovato... ma in compenso ho visto che altri della stessa linea hanno la possibilità di conservare attivo anche il vecchio interruttore manuale.

Ecco il manuale
https://dc1ikuqcporsz.cloudfront.net/da ... VA_1-0.pdf
Non credo di aver trovato le informazioni che mi servono

[giovanni]

Quindi la conclusione è che questo wifi sostituisce completamente quello manuale... di cui dovrai rassegnarti a fare a meno. O così, oppure lo sostituisci con un tipo diverso.

[Xfilippo]

Quindi la conclusione è che questo wifi sostituisce completamente quello manuale... di cui dovrai rassegnarti a fare a meno. O così, oppure lo sostituisci con un tipo diverso.

E vabbè... sarà fatto così anche perché non mi sembra ci siano modelli che facciano al caso mio

[Xfilippo]

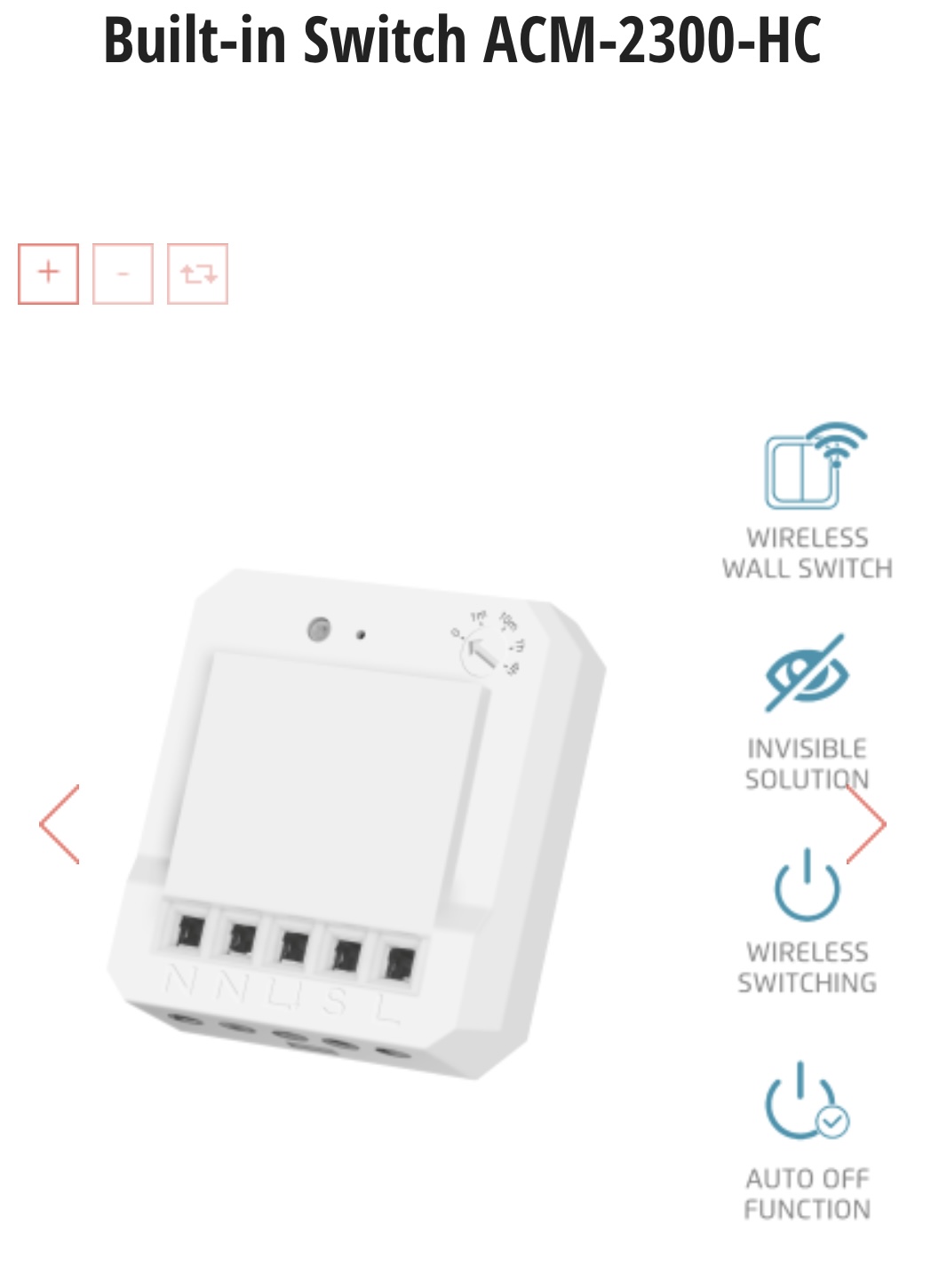

Avrei dovuto acquistare questo...
Per fortuna Amazon mi salva con il reso...

[giovanni]

Si, con questo mi pare che ci siamo. Copio incollo un trafiletto delle specifiche che mi sembrano inequivocabili:

Può essere utilizzato per controllare luci / dispositivi collegati a un interruttore a parete esistente (as).
Supporta anche 2 interruttori a muro esistenti, come nella parte superiore / inferiore di una tromba delle scale.
L'interruttore a parete esistente rimane operativo

[Xfilippo]

Si infatti. Credo sia quello giusto!
Dovrebbe arrivarmi giovedì, nell’attesa sto provando a capire come collegarlo all’interruttore a muro tradizionale.

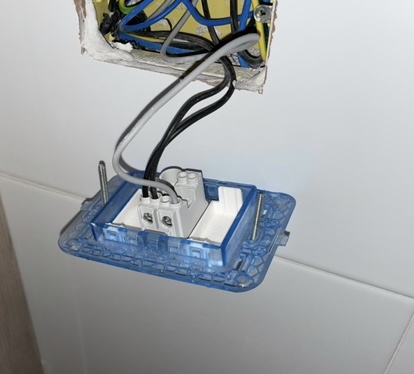

Trovo difficoltà in quanto dall’interruttore a muro vedo uscire solo 3 cavi mentre...

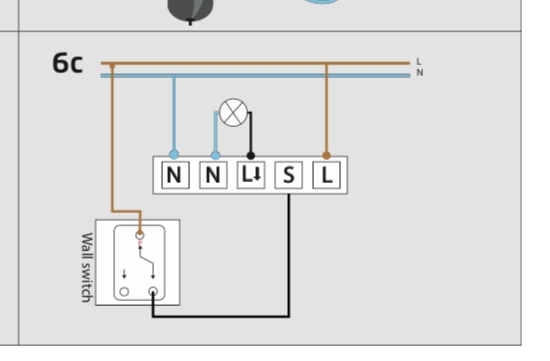

Vi allego lo schema elettrico che dovrei seguire per la configurazione che serve a me
