pasticio telecomando auto,aiuto!!

[Lupo83]

Ciao a tutti

ho due chiavi/telecomando di un auto.Uno di questi aveva il pulsante rotto e l'avevo sostituito(non vi dico per trovarlo sul web) ed era andato tutto bene(una cosa strana soltanto:quando il telecomando funzionava,premevo e subito apriva o chiudeva l'auto,quando ho messo il pulsante nuovo,appena premevo si illuminava i led e dopo 2 secondi si spegneva il led e si apriva o chiudeva l'auto).Cosi nel frattempo è stata usata l'altra chiave che ha avuto adesso lo stesso problema.Nel sostituire il pulsante,ho fatto un guaio,dissaldando i due componenti cerchiati e combinando un casino.Saldando e dissaldando varie volte i componenti,ho visto che il pulsante a volte funzionava(ma si accendeva e spegneva il led da solo e a tratti),adesso sembra non dare segno di vita.Ora non sò se i componenti li ho saldati al contrario(non sò se hanno un + e un -).Come me ne esco?

p.s.

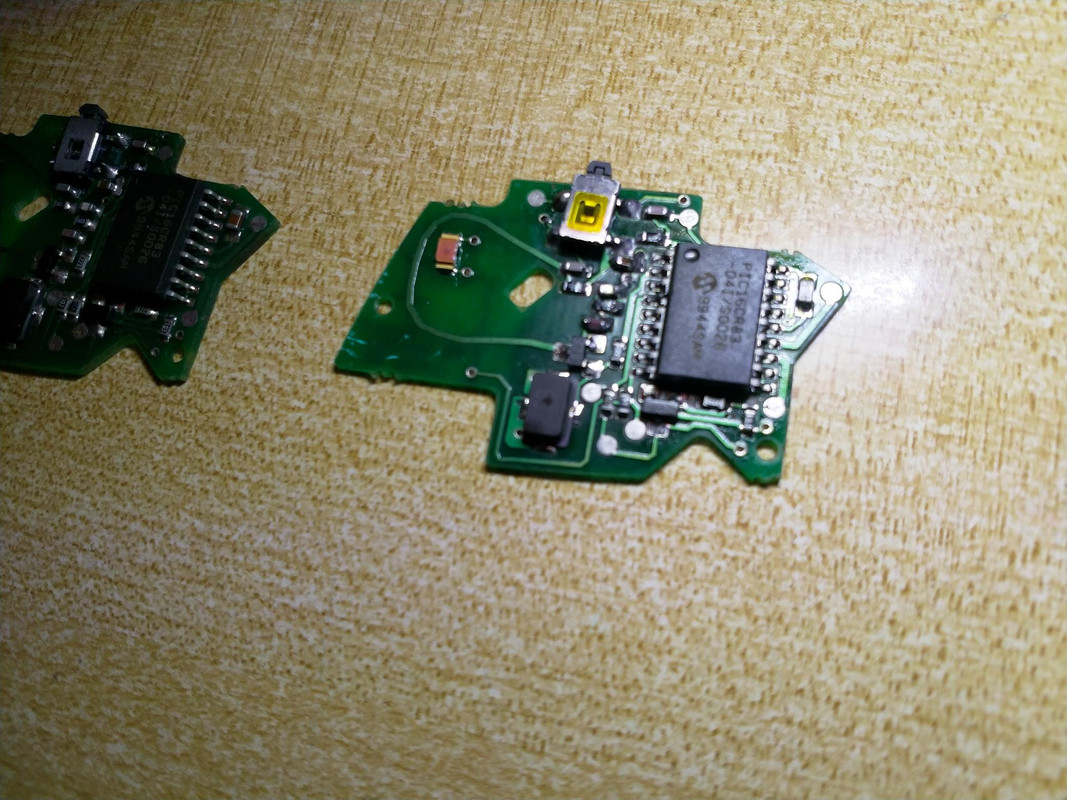

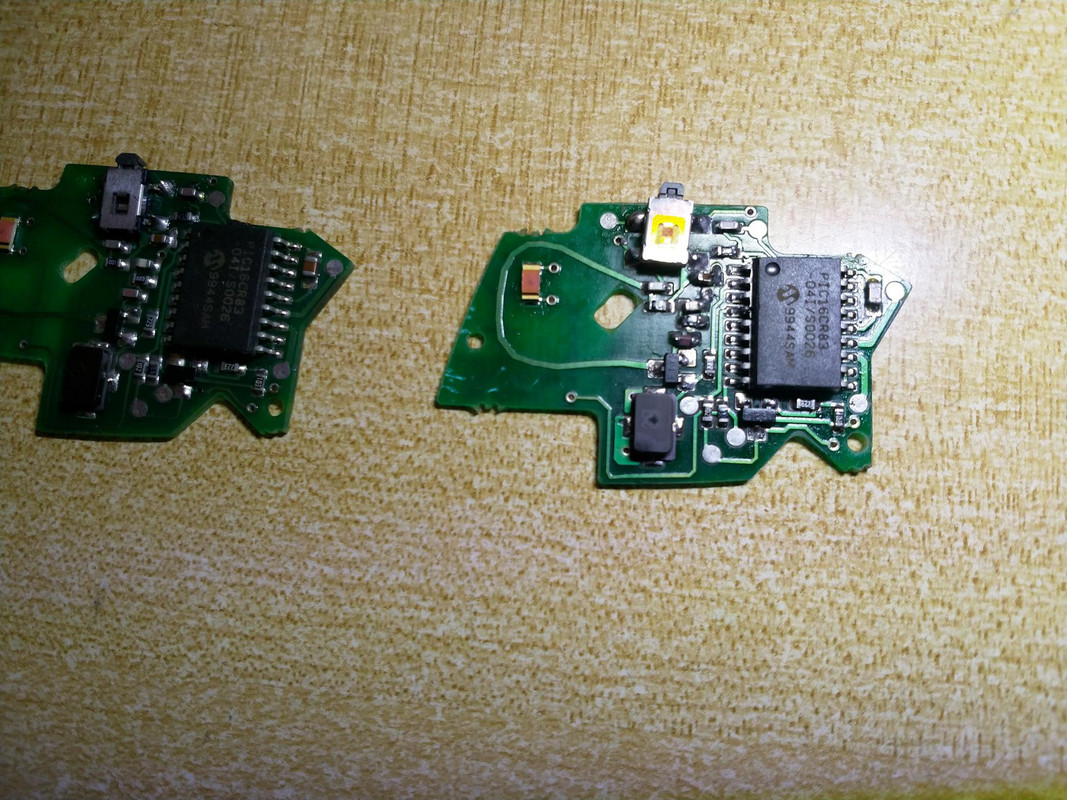

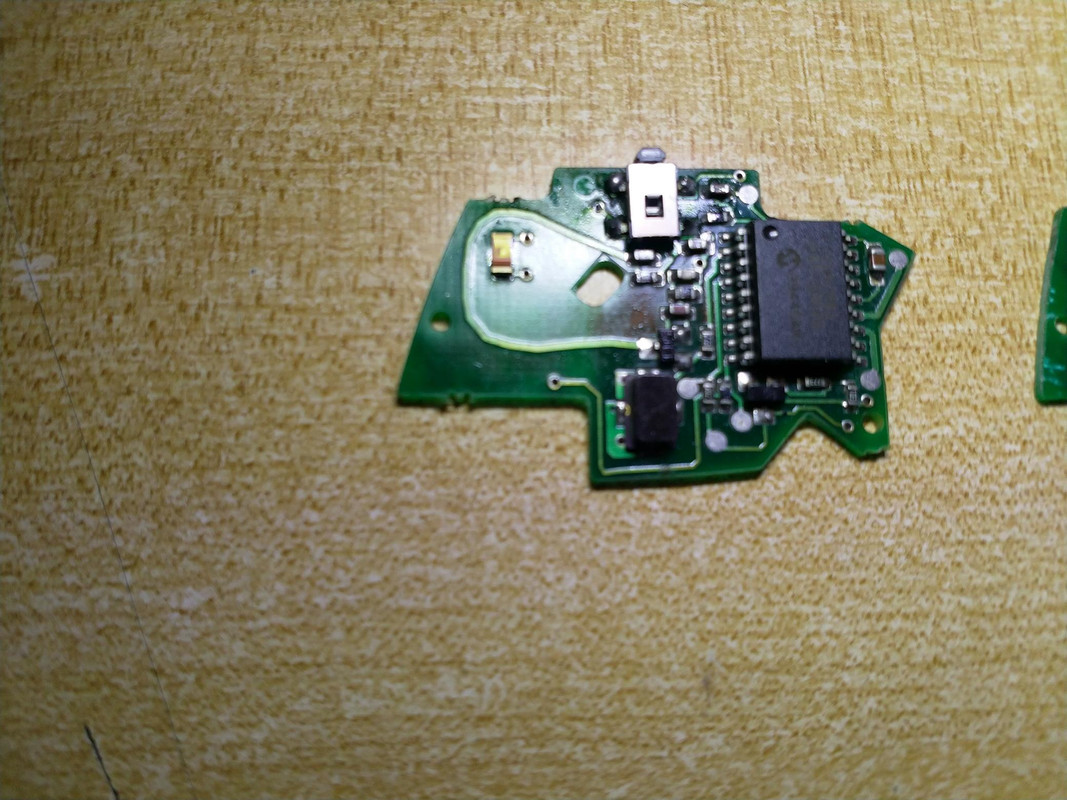

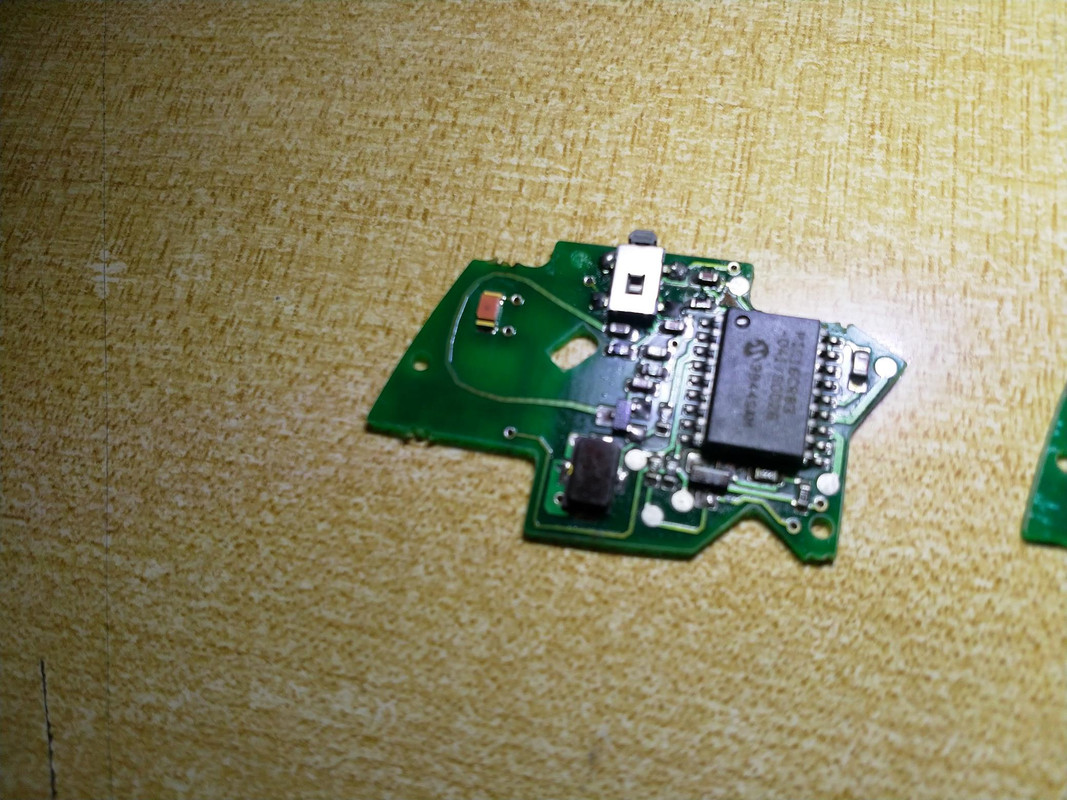

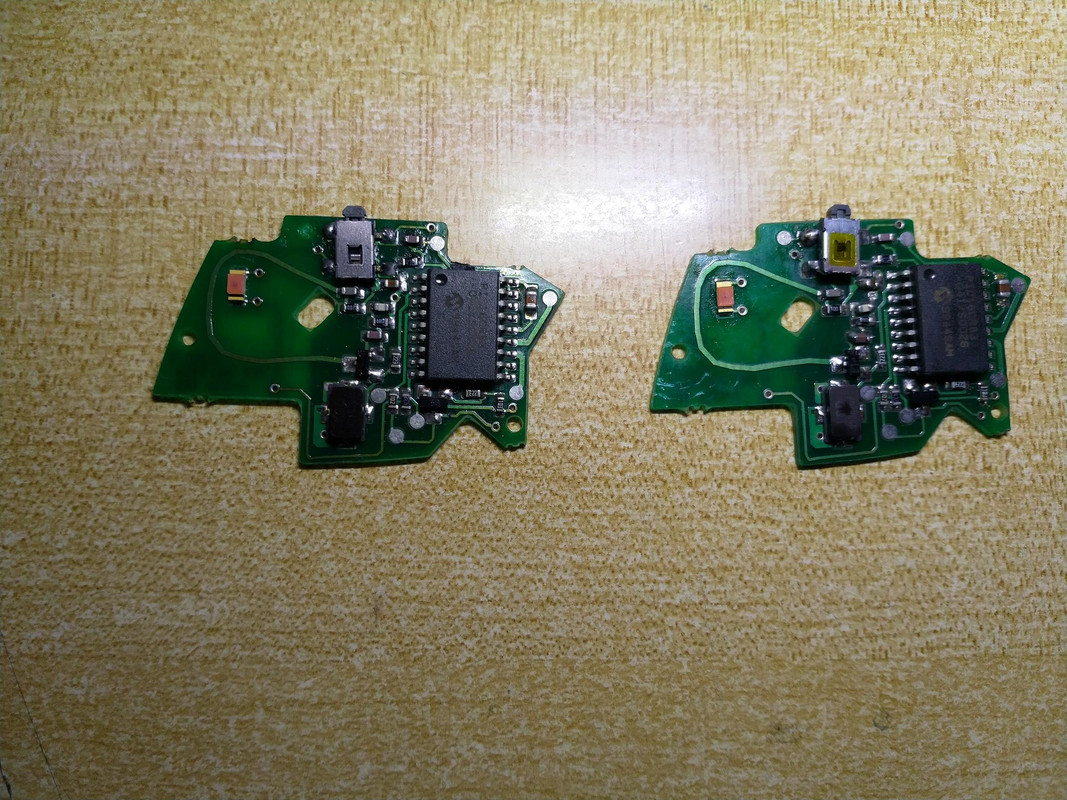

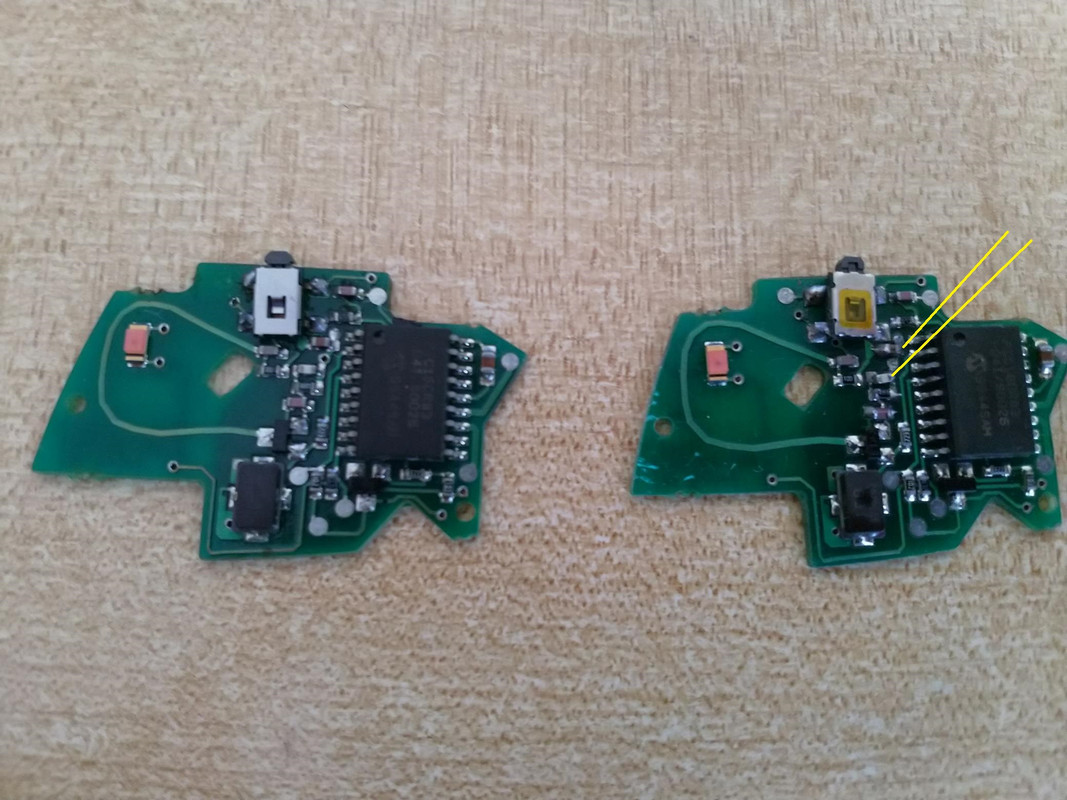

nelle foto,a sinistra vedete il primo che ho riparato e che funziona come descritto(ma funziona),a destra invece quello su cui ho combinato un gran casino
le strisce gialle segnano i due componenti dissaldati e saldati male

[mariobrossh]

dalle foto non si capisce bene ma sembrerebbero uno un condensatore ceramico
(quello bianco) e l'altro nero con la scritta dentro una resistenza ma entrambi
non hanno polarità, il problema è che saldare componenti smd non è per niente
facile, perché essendo le piste molto ravvicinate è molto facile metterle in
contatto tra loro, inoltre ci vorrebbe un saldatore a punta fine con temperatura
regolabile ed il flussante, senza contare che dopo saldato il tutto andrebbe pulito
con alcol isopropilico o al limite con alcol denaturato al 99 %

p.s posta una buona foto fatta con la funzione macro invece di 10 fatte male

[ENRICO51]

Il componente marrone è un condensatore, quello grigio forse un fusibile o un induttore: Hai provato a misurarli col tester? Non vedo lo stato delle saldature, ci vorrebbe qualche foto particolareggiata sui due componenti, con risoluzione migliore.

[Lupo83]

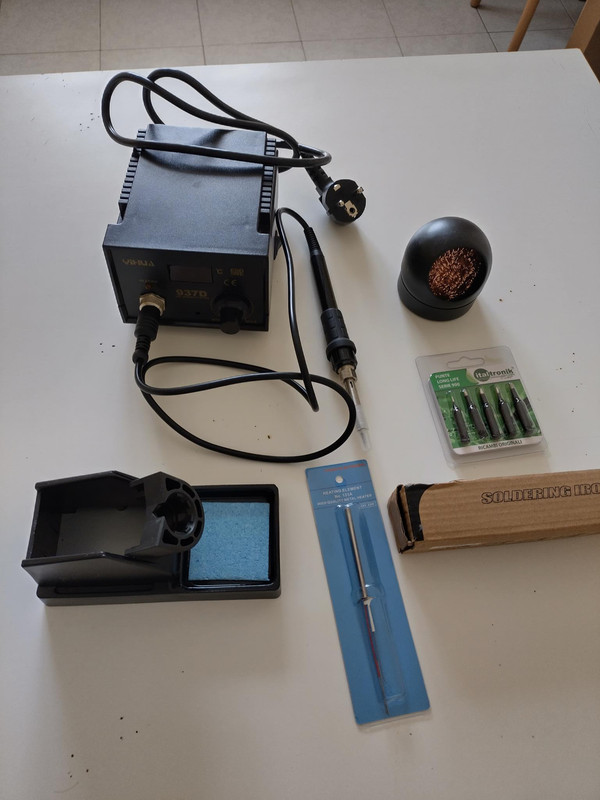

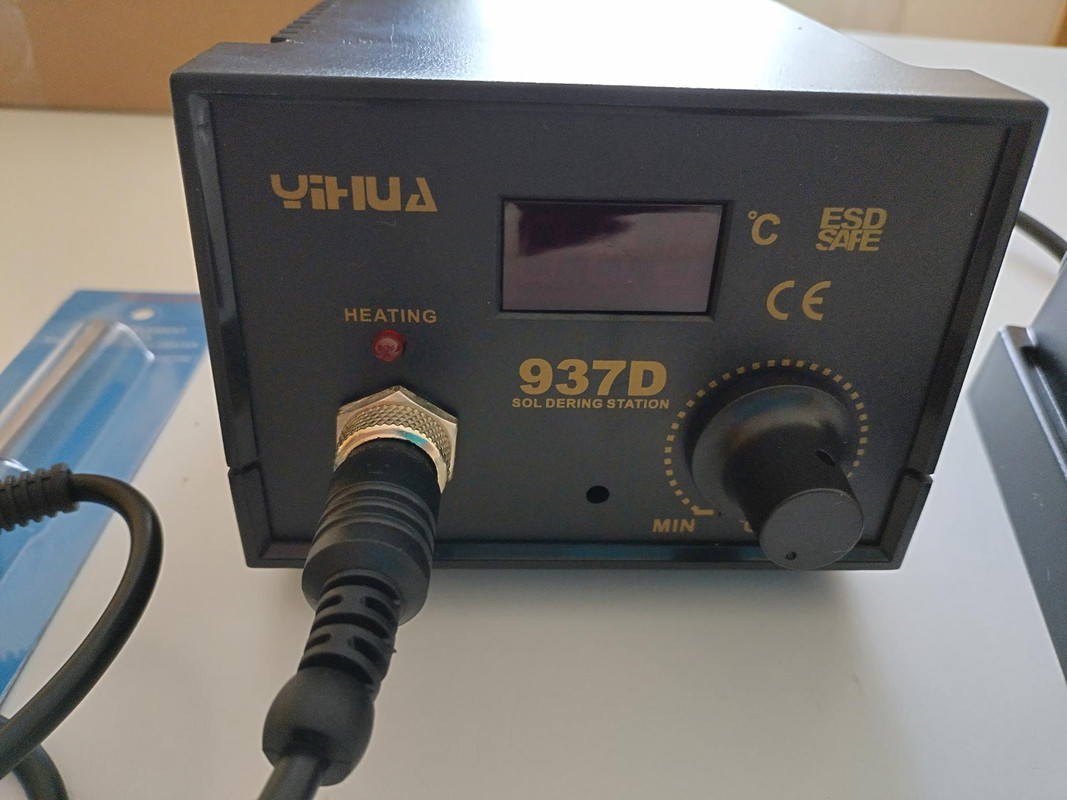

la sfiga vuole che mi si è rotto oggi lo smartphone(ho acquistato il display nuovo),inoltre ho preso anche il saldatore nuovo(YIHUA 937D )con punte anche fini,ecc...quindi appena arriva tutto vi aggiorno

p.s.
flussante e alcol isopropilico,cè li ho già

[mariobrossh]

[Lupo83]

ciao a tutti

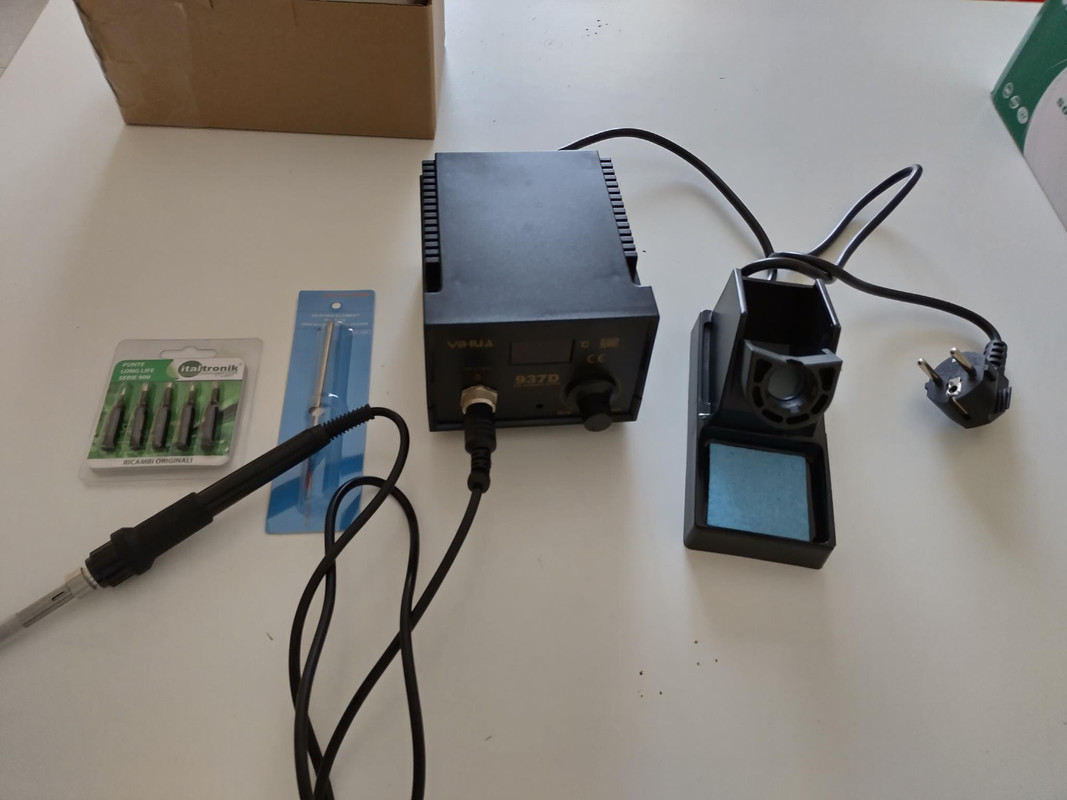

ecco,sono arrivati.Da dove inizio,per non rovinare punte e altro?

Il componente marrone è un condensatore, quello grigio forse un fusibile o un induttore: Hai provato a misurarli col tester? Non vedo lo stato delle saldature, ci vorrebbe qualche foto particolareggiata sui due componenti, con risoluzione migliore.

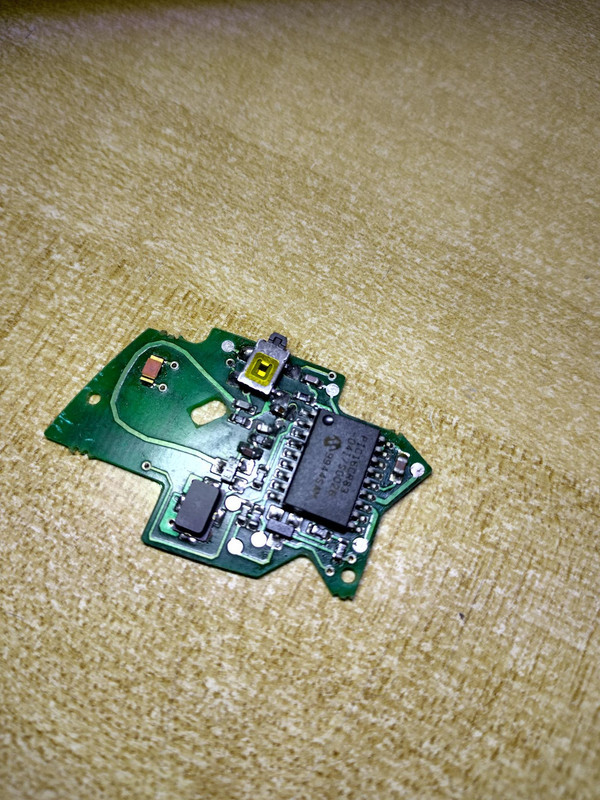

Non ho misurato con il tester(ma devo misurarli,dissaldati dalla scheda?).Dimmi(ditemi)che foto vorreste meglio...queste che dite?

[mariobrossh]

per la punta devi impostare la temperatura a 350° e stagnarla, poi la passi
sulla spugnetta bagnata, per i componenti per prima cosa dissalda i
componenti segnati poi metti del flussante sulle piste ed asporta lo
stagno in eccesso, quindi pulisci bene con un cottonfioc imbevuto di
alcol isopropilico, metti il flussante, un velo di stagno sulle piste e saldaci
i componenti aiutandoti con una pinzetta, ripulisci con alcol isopropilico

[ENRICO51]

Prima di dissaldare controllerei i componenti incriminati confrontandoli con quelli dell'altro circuito. Hai la fortuna di averne due identici il confronto è d'obbligo.

[Lupo83]

per la punta devi impostare la temperatura a 350° e stagnarla, poi la passi
sulla spugnetta bagnata, per i componenti per prima cosa dissalda i
componenti segnati poi metti del flussante sulle piste ed asporta lo
stagno in eccesso, quindi pulisci bene con un cottonfioc imbevuto di
alcol isopropilico, metti il flussante, un velo di stagno sulle piste e saldaci
i componenti aiutandoti con una pinzetta, ripulisci con alcol isopropilico

ok,domani provo

Prima di dissaldare controllerei i componenti incriminati confrontandoli con quelli dell'altro circuito. Hai la fortuna di averne due identici il confronto è d'obbligo.

cioè dovrei dissaldare i componenti di entrambi i telecomani e testerli con il tester?

[ENRICO51]

No, misurali in loco. Se riscontri anomalie, interruzioni o misure con una certa differenza, allora dissaldi quello sulla scheda che non funziona, lo ricontrolli ed eventualmente sostituisci.

[Lupo83]

Ciao a tutti

oggi ho fatto le dissaldature/saldature.Faccio una premessa:per la prima volta un vero saldatore ho acquistato,punta fina,leggero,ergonomico e che scalda davvero la punta bellissimo davvero.

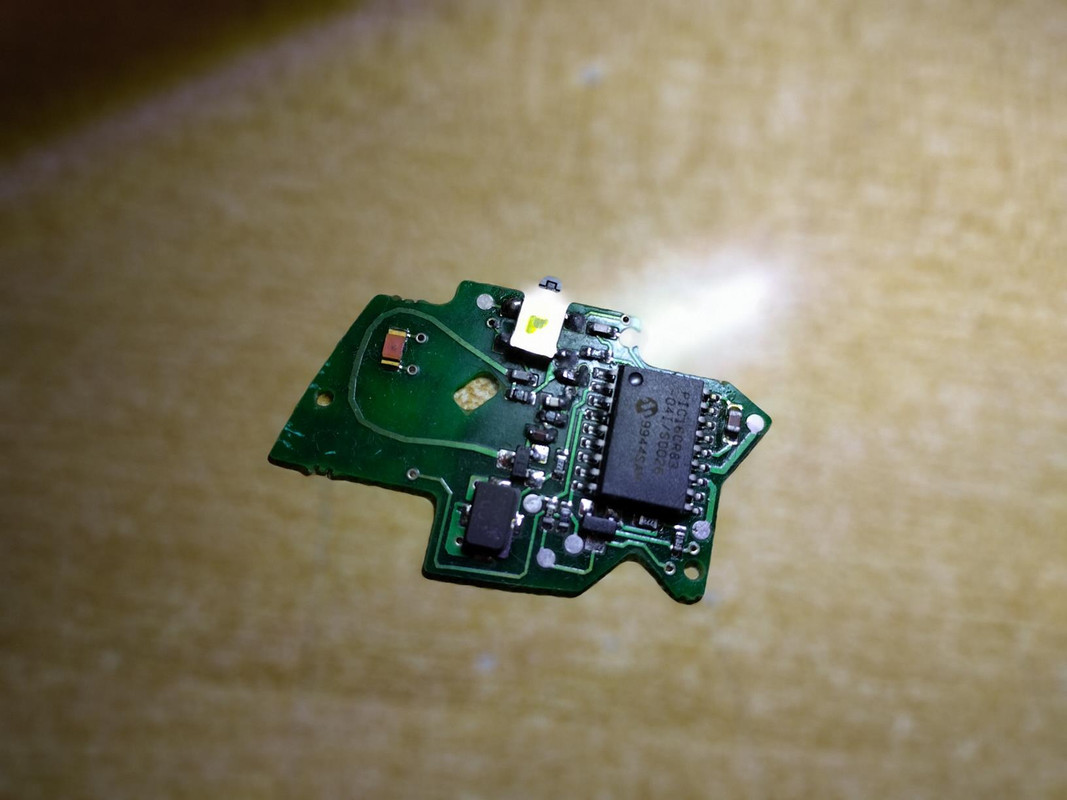

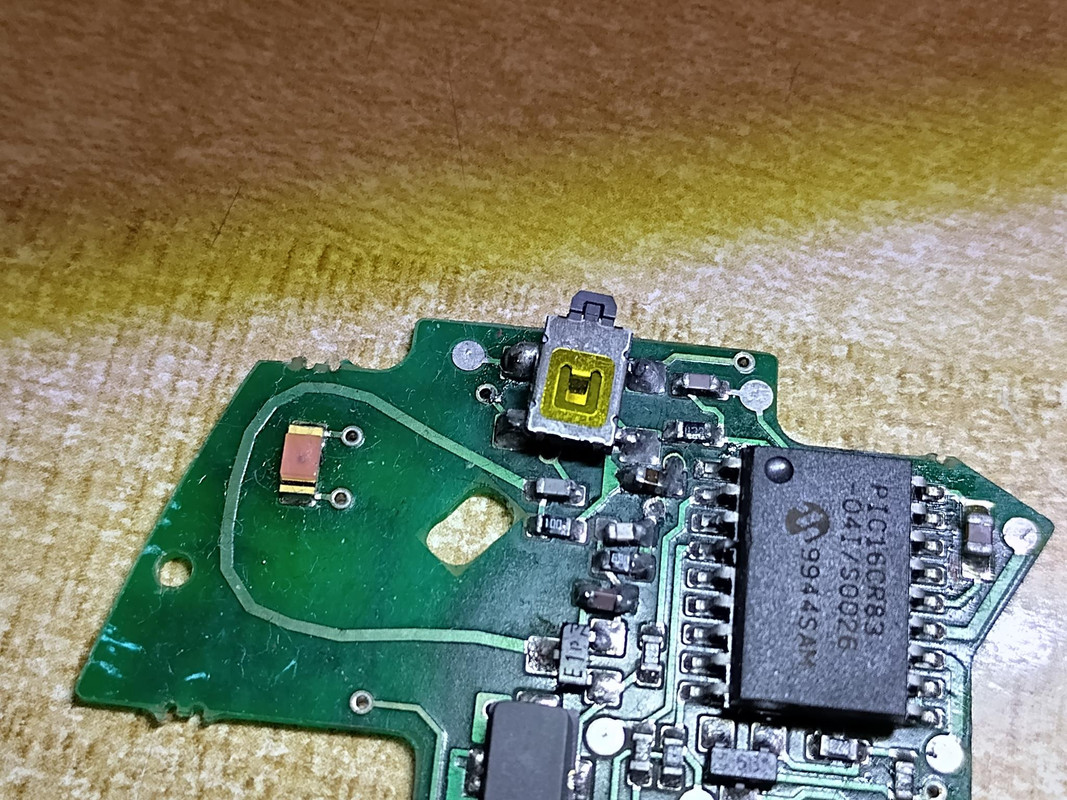

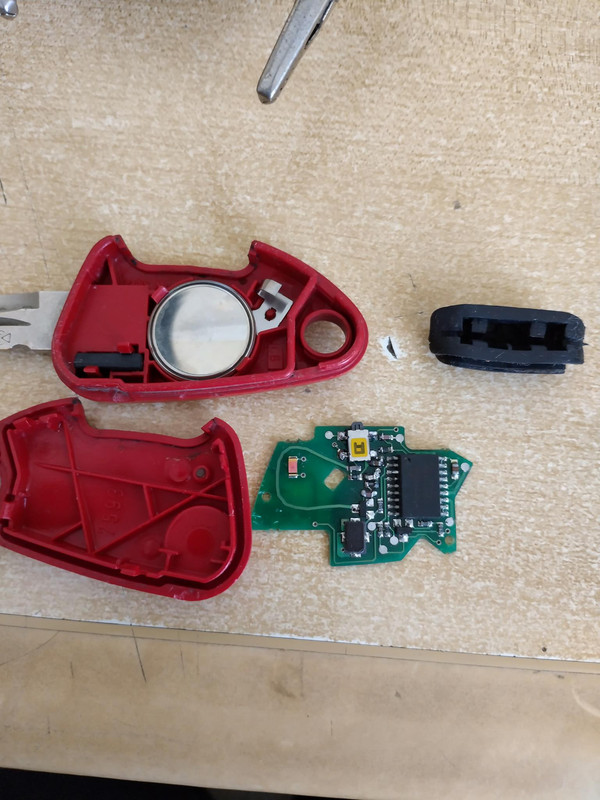

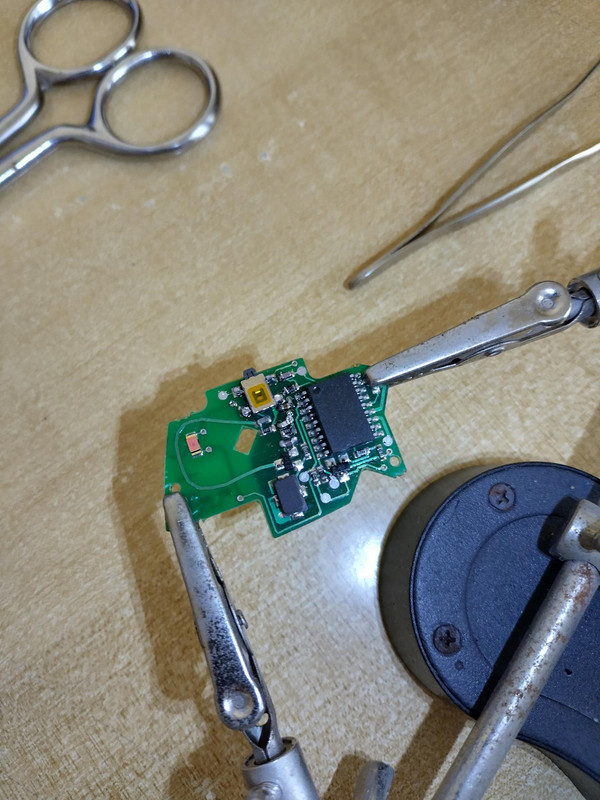

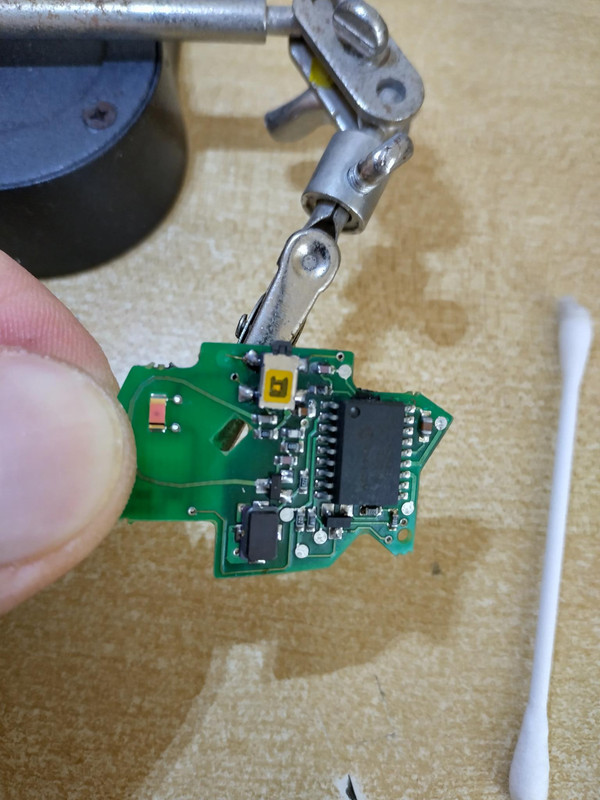

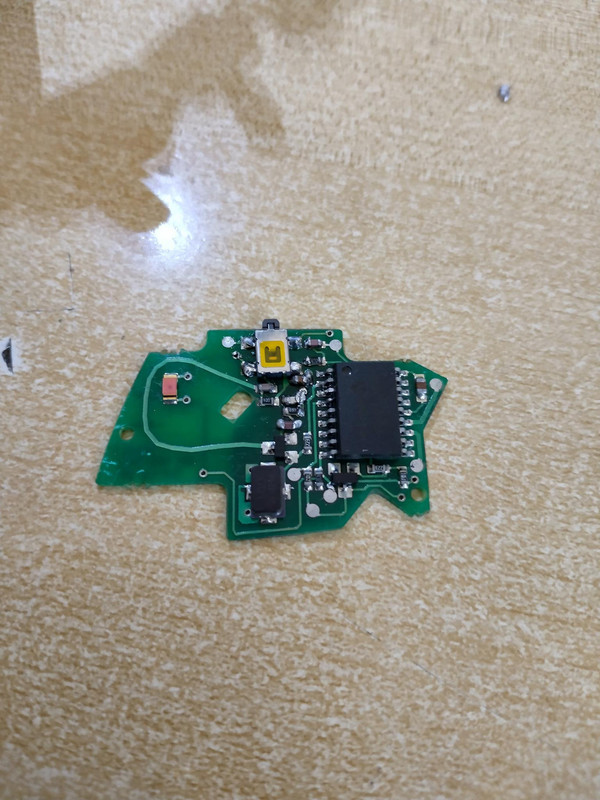

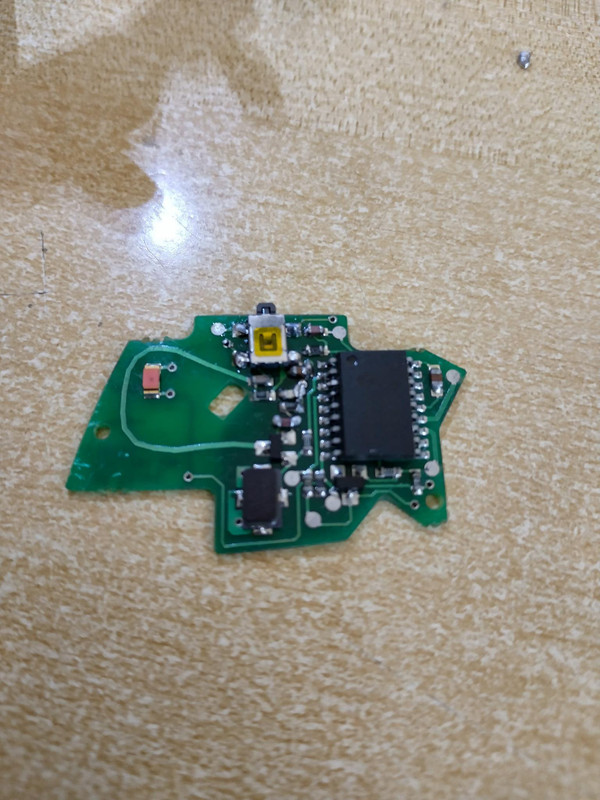

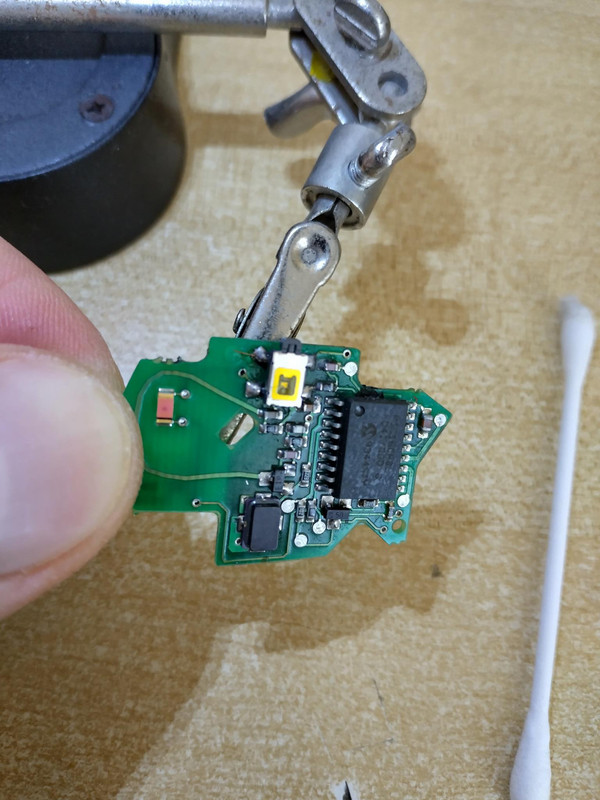

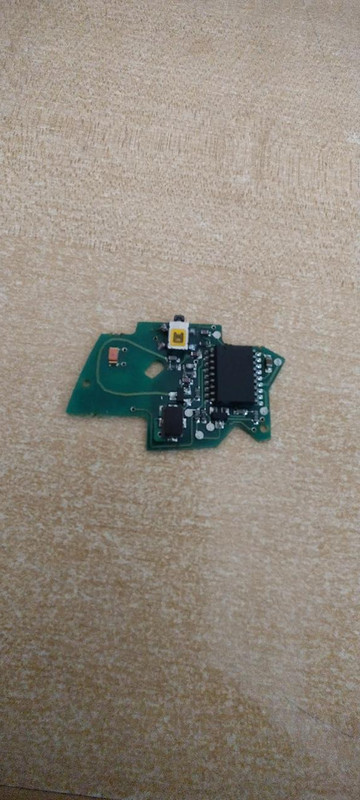

Come vedete dalle foto ho rifatto le saldature(con la pinzetta era difficile rimuovere i componenti,mi sono limitato a rifare le saldature,dopo aver tolto lo stagno con la treccia di rame,pulito con cotton fioc e alcol isopropolico,rifatto le saldature ed ecco il risultato nelle foto.Il telecomando funziona bene adesso,cosi mi sono rimesso a fare le saldature(e sostituito il pulsante)anche alla chiave che ''funzionava'' ma non ho risolto su questa:praticamente non toccano bene òle due batterie alla scheda,cosi devo premere le parti rosse in plastica e poi premere i pulsante che poi apre le portiere.Mi dite cosa posso mettere come spessore che faccia contatto bene,quando chiudo il guscio?altra cosa che ho notato su questa chiave:in quella che ho riparata(quella con cui ho aperto questo argomento)appena premo,si illumina il led e subito apre o chiude l'auto.Con questo che devo premere i due gusci rossi,appena premo il pulsante,si illumina il led e appena si spegne apre o chiude le porte(2 secondi circa),come mai secondo voi?

[mariobrossh]

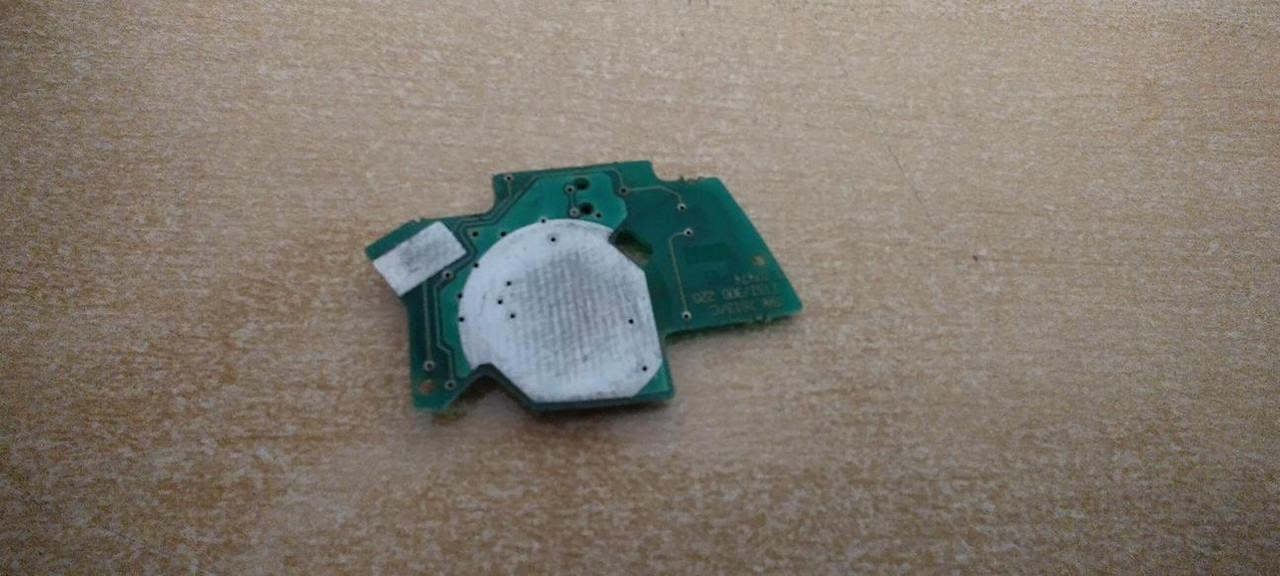

trova dove fa contatto la batteria sulla scheda, dovrebbe essere una piazzola
e puliscila bene con l'alcol isopropilico o con un apposito spray per contatti,
magari piega un po' meglio le linguette di contatto

p.s. per avere foto da microscopio imposta la fotocamera del
cellulare a 10 x

[Lupo83]

Ho provato ad alzare la liguetta più volte,ma sembra abbia perso forza e elasticità.La parte di contatto è già stata carteggiata con grana 1000 e sgrassata con alcol isopropilico.Ci vorrebbe uno spessore o qualcosa del genere,ma non sò


p.s.

per le foto,le vuoi ancora più da vicino?6x max

[mariobrossh]

Ho provato ad alzare la liguetta più volte,ma sembra abbia perso forza e elasticità.La parte di contatto è già stata carteggiata con grana 1000 e sgrassata con alcol isopropilico.Ci vorrebbe uno spessore o qualcosa del genere,ma non sò

prova mettere un po' di stagno sulla piazzola in modo da aumentarne lo spessore

per le foto,le vuoi ancora più da vicino?6x max

se riesci a farle si

[Lupo83]

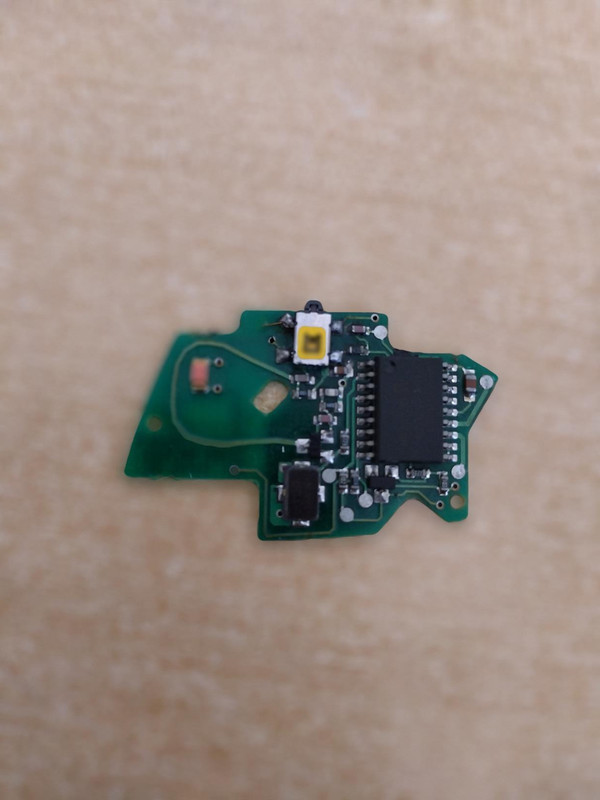

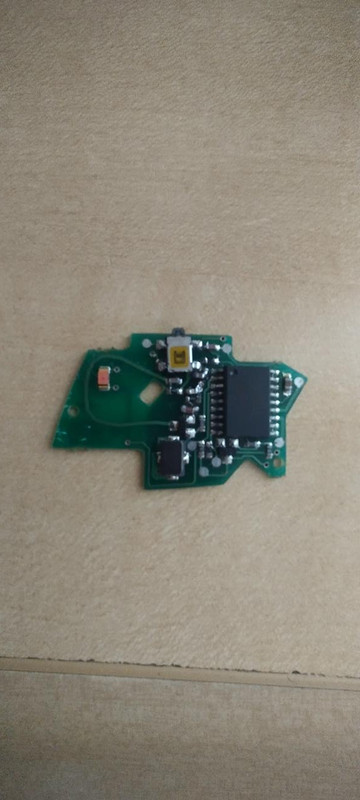

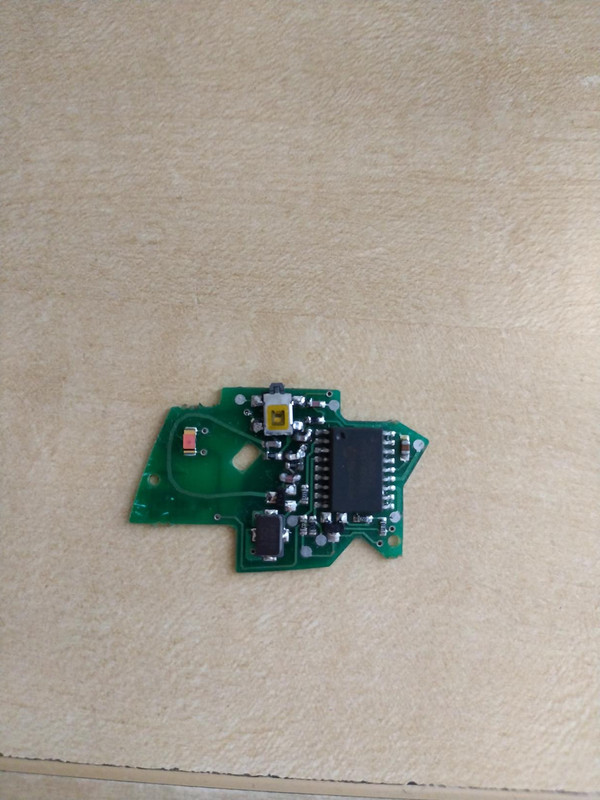

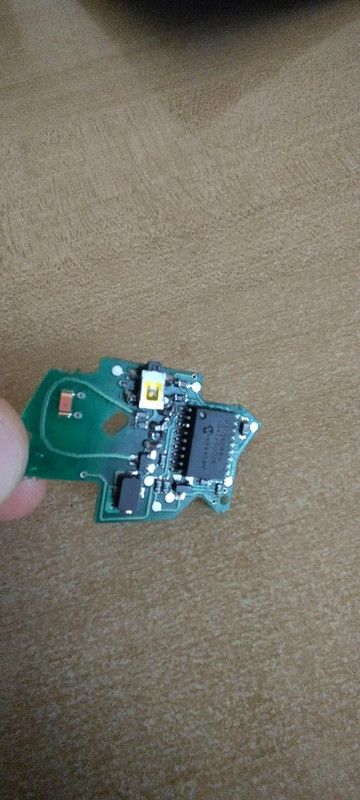

ecco le foto a 6x,sia modalità foto che ritratto.Aprendo e chiudendo i cover della chiave,sono riuscito(ma dimmi se dovessi avere problemi,se devo carteggiare dove fà contatto sulla scheda e poi mettere stagno,cioè se attacca):
