interruttore bipolare in sostituzione di classico

[aisenauer]

il problema fa sempre parte dello stesso argomento dell'altro topic, ossia il press control, ma qui si parla dell'interruttore che lo comanderà.
Ne ho collegato al momento uno classico, per interrompere la sola fase, ma vorrei metterne uno bipolare.

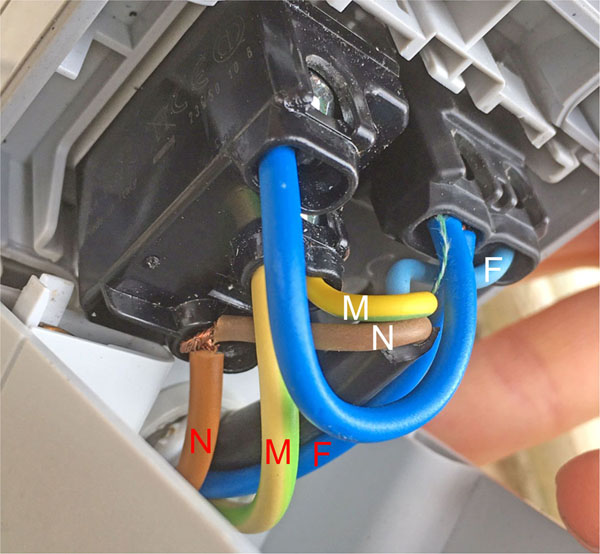

Allego foto dell'interruttore al momento: le lettere rosse rappresentano i cavi da dove arriva l'alimentazione, quelle bianche i cavi che vanno al press control.

Posto che sembra funzionare tutto, il collegamento così fatto è corretto?

interruttore pompa indici2.jpg (97.15 KiB) Visto 2234 volte

Faccio una premessa indispensabile: la corrente arriva dai citati cavi contrassegnati dal rosso, ed a loro volta sono comandati da un interruttore all'interno dell'abitazione (alimentano la caldaia), quindi ho preso l'alimentazione con una derivazione dai cavi che alimentano la caldaia. (Fase, Neutro, Massa)

Come si vede dalla foto ho aggiunto anche una presa e vorrei che quest'ultima sia sempre alimentata (a patto ovviamente che lo sia anche la caldaia), cioè l'interruttore deve agire solo sulla fase del presscontrol. Per questo la fase l'ho collegata direttamente all'interruttore e con un ponticello l'ho portata poi alla presa.

Ora, ammesso e non concesso che i collegamenti adesso siano corretti, come cambio l'interruttore col bipolare?

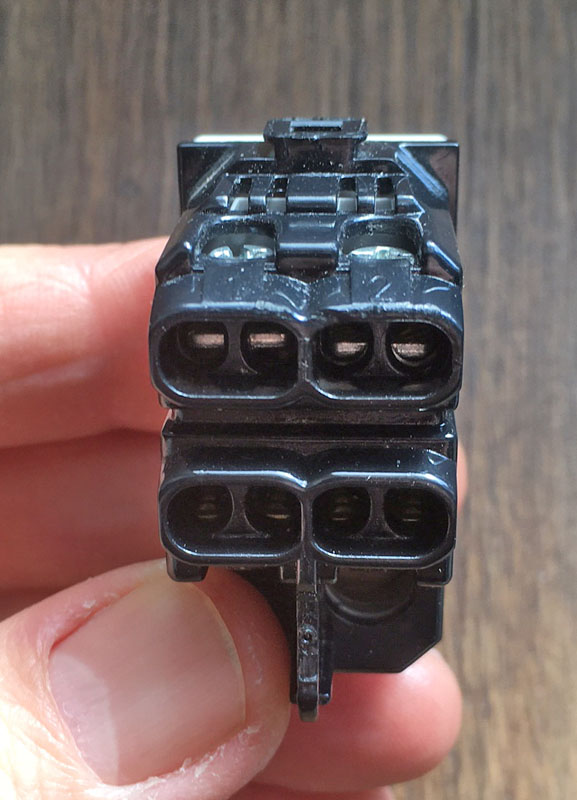

Nel bipolare mi trovo sopra 1 a sx e 2 a dx, e sotto L1 a sx e L2 a dx.


Dovrei collegare la fase così com'è collegata all'interruttore monofase e replicare lo stasso anche per il neutro?

Cioè N rosso che va direttamente all'L1 dell'interruttore, N bianco all'L2 e ponticello tra L1 e presa?

[mariobrossh]

intanto per fare i ponticelli utilizza gli appositi doppi fori presenti
nei vari frutti, evita di intrecciare i fili e metterli nello stesso foro,
quindi porta fase e neutro direttamente sulla presa
e poi li ponticelli su L1 ed L2 del bipolare, l'uscita di quest'ultimo
la mandi al press control

[aisenauer]

per i fili intrecciati ti riferisci al neutro della presa suppongo...

[mariobrossh]

mi riferisco ai due marroni che dovrebbero essere la fase

[aisenauer]

avevo messo le lettere... (Fase, Neutro, Massa)
Marrone è neutro

[mariobrossh]

nella regola degli impianti elettrici Il giallo-verde per la terra,
il blu (o azzurro) per il neutro ed il marrone (o nero o grigio) per la fase,
poi ognuno ............

[aisenauer]

non ho fatto io l'impianto, i cavi escono così dal muro e la fase la trovo sul blu...
Ora che mi ricordo, anni fa per cercare di evitare che i led dello specchio del bagno restassero accesi lievemente quando spenti, l'elettricista disse che avrebbe provato ad invertire i cavi dal contatore, può essere?

[mariobrossh]

si può essere, in ogni caso se monti un bipolare il problema non si pone

[aisenauer]

in ogni caso, considerando l'inversione con fase blu e neutro marrone, i collegamenti in foto con l'unipolare sono corretti?

[mariobrossh]

se sei certo che sul blu c'è la fase si
