Come si collegano i fili alla luce rossa?

[Lupo83]

Ciao a tutti

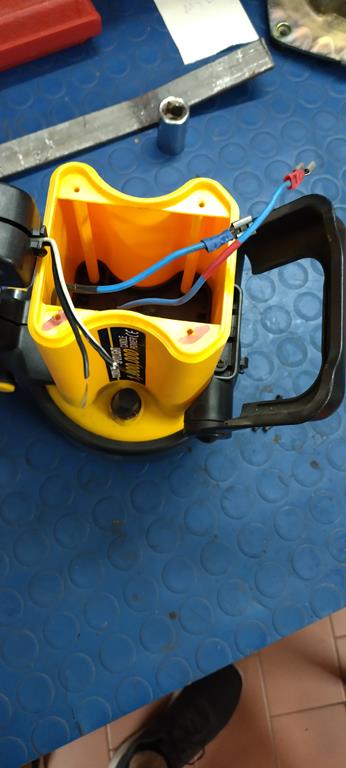

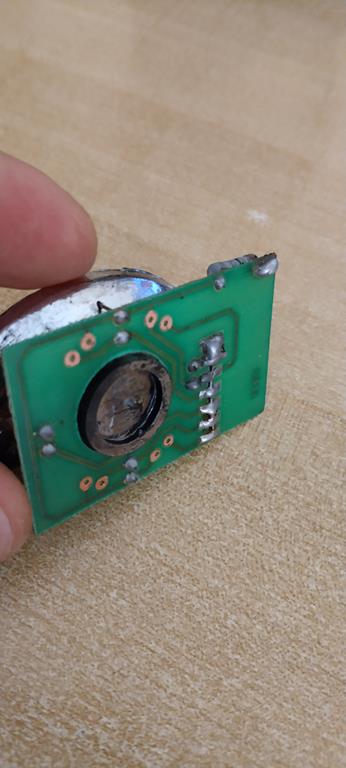

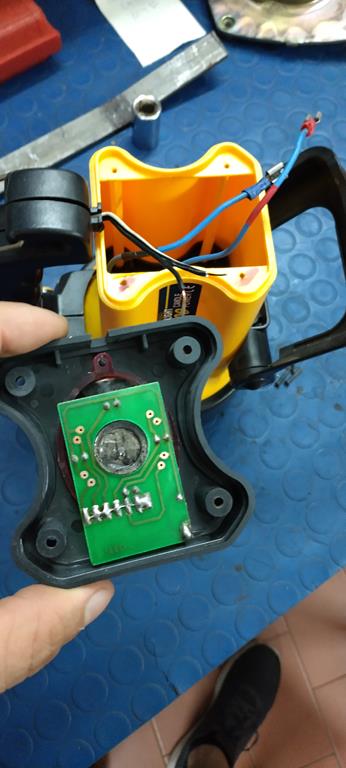

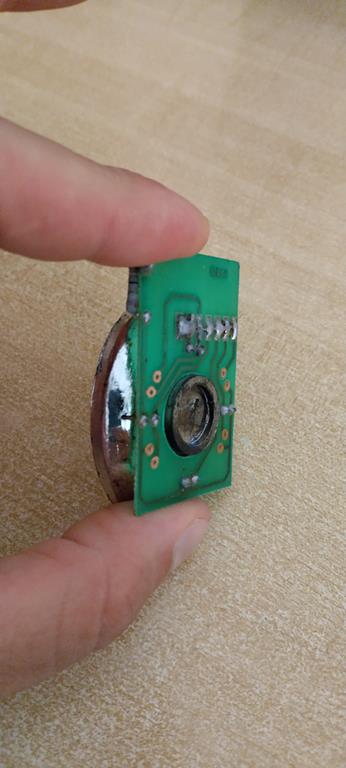

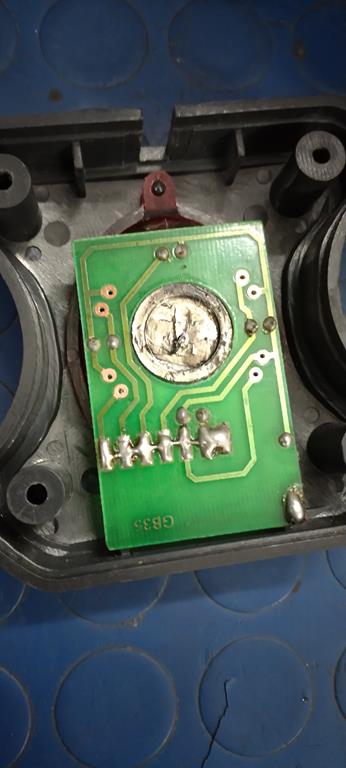

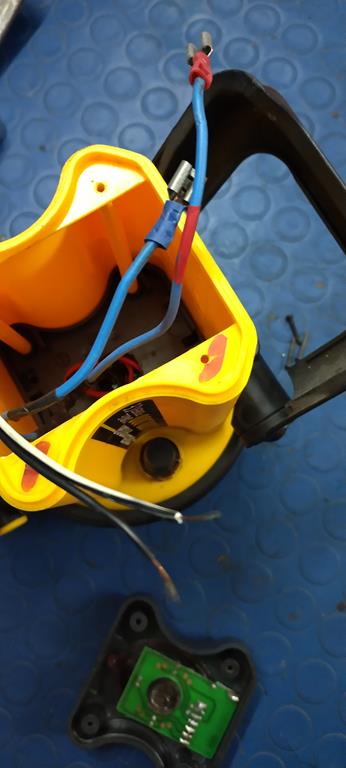

ho questa lampada che non riesco a capire come collegare i due fili(nero e bianco/nero)alla scheda in foto,che fa la luce rossa quando la lampada è accesa.Come e dove dovrei saldarli?(gli altri due fili sono per la batteria ricaricabile)

[mariobrossh]

prendi il tester e misura la tensione ai capi delle due piazzole in alto
al centro quando premi l'interruttore di accensione, controlla pure la polarità

[Lupo83]

Ho misurato la continuità in tutti i punti e solo nei due contatti(non sò se in questi ci deve o meno essere continuità)non cè nè,il resto va bene.Per quanto riguarda i due contatti sopra,non cè continuità tra loro.Nella ''piastrina'' di plastica non cè un pulsante,è solo plastica.Le luci dietro si accendono quando accendo l'interruttore della lampada,quindi contemporaneamente(sono di colore rosso)

[mariobrossh]

per prima cosa mi devi dire se arriva tensione a quei due fili
nero e bianco nero, per farlo devi mettere il test in modalità
tensione continua e individuare il positivo e il negativo,
poi devi individuare il negativo dei diodi led che guardandolo
in trasparenza è quello più grande, quindi seguendo il relativo
piedino capire dove è collegato sulla pista.

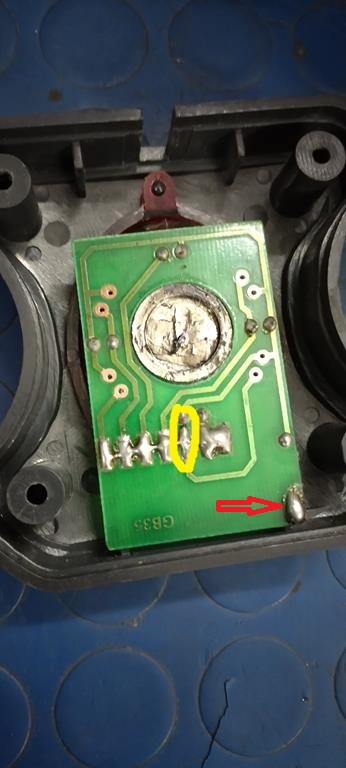

Da questa foto mi pare di capire che i due fili vadano collegati
dove hai messo il cerchio giallo e dove io ho messo la freccia rossa

.


[Lupo83]

per prima cosa mi devi dire se arriva tensione a quei due fili
nero e bianco nero, per farlo devi mettere il test in modalità
tensione continua e individuare il positivo e il negativo,

arriva tensione,il bianco/nero è il positivo e il nero il negativo.

poi devi individuare il negativo dei diodi led che guardandolo
in trasparenza è quello più grande, quindi seguendo il relativo
piedino capire dove è collegato sulla pista.
Da questa foto mi pare di capire che i due fili vadano collegati
dove hai messo il cerchio giallo e dove io ho messo la freccia rossa

allora,cè contiuità da i punti scritti,ma per capire dove collegare il filo bianco/neor e nero sulla scheda,come trovo il negativo?con la battteria collegata,i fili bianco/nero e nero sono collegati a niente attualmente.Inoltre,se metto il tester su volt(sia a 2 che a 20v in continua)non ho nessun valore,collegando uno dei due capi del diodo colorato sul cerchio giallo.

[ENRICO51]

No,il tester lo devi mettere in ohm sulla funzione prova diodi e fare la misura in entrambi i sensi sui due terminali.
I led sono quelli nei rettangoli. Già che hai il tester in ohm misura anche la resistenza tra AeB

[Lupo83]

ok,il negativo è quello che ha segnato Zio mario con la freccia.

[ENRICO51]

Allora devi saldare il filo nero su A e quello bianco-nero su C
https://postimage.me/image/lampada2.Udg0X6

[Lupo83]

ok,vi aggiorno

[Lupo83]

Ciao a tutti

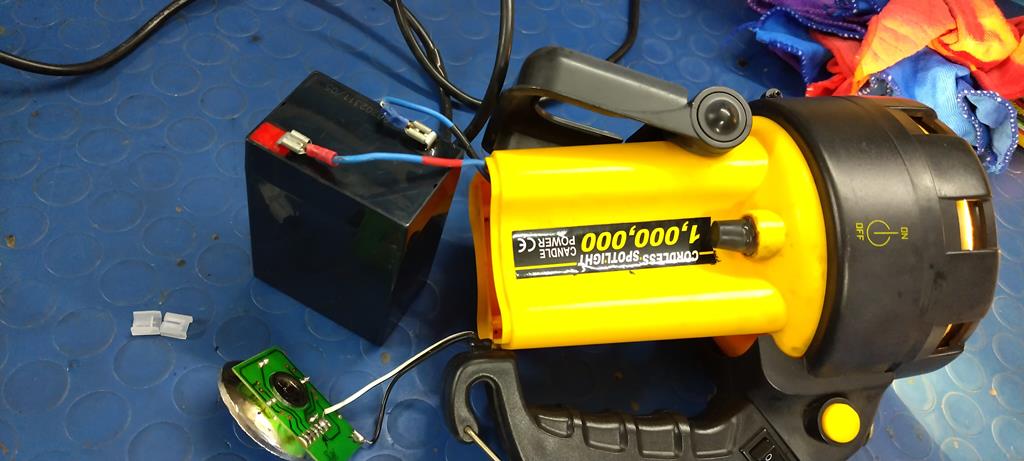

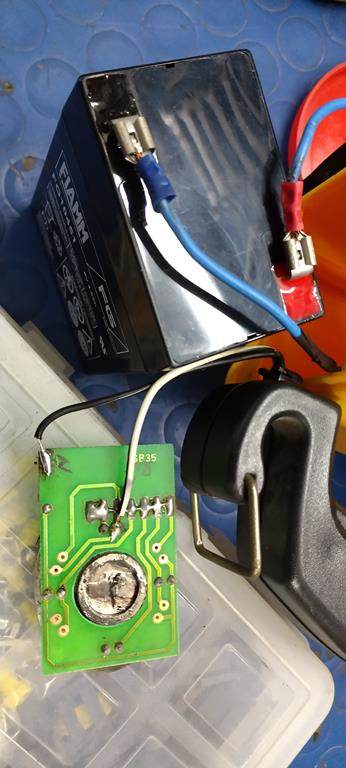

con il collegamento che vedete in foto(il negativo messo dove aveva messo la freccia ZioMario)non si accendono i led rossi,ma la luce principale si.

[ENRICO51]

Hai saldato male il filo bianco-nero, devi saldarlo su C che non deve fare contatto con E. E è già alimentato dal negativo di A. Chiaro?
https://postimage.me/image/lampada-7.UYUiEA

[Lupo83]

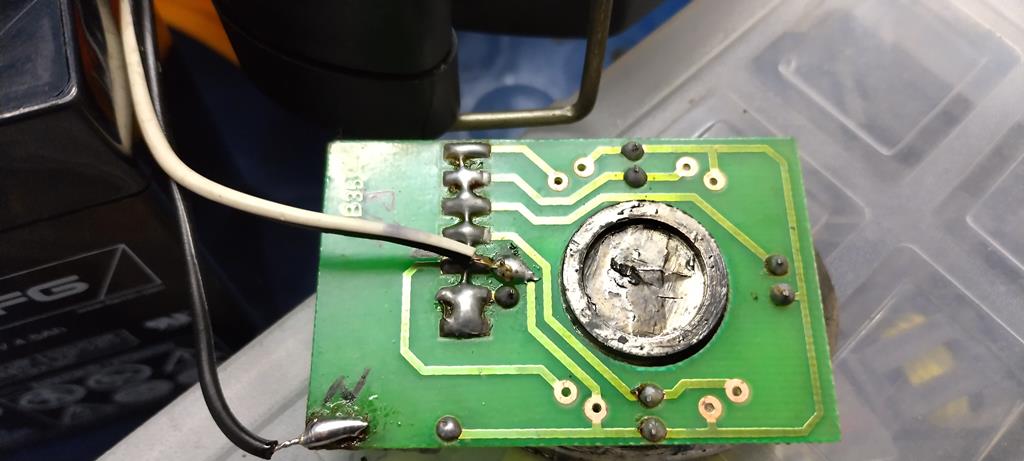

Ho risaldato come hai detto,ma niente,non si accendono i led rossi posteriori.








condivisione immagini

[mariobrossh]

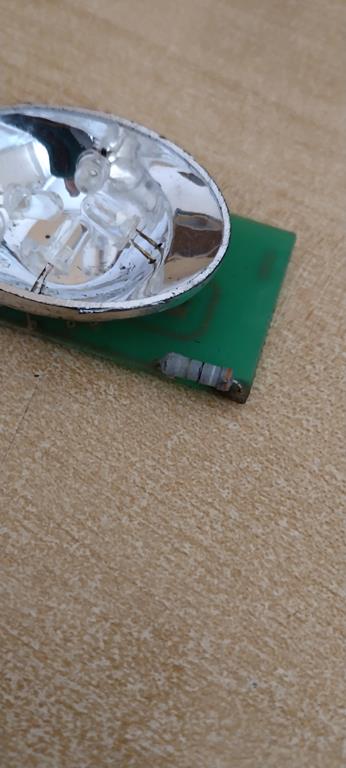

quella resistenza l'hai misurata ?

[Lupo83]

quella resistenza l'hai misurata ?

no,per misurarla devo dissaldarla o anche saldata cosi comè?quanti ohm dovrei avere?

[mariobrossh]

se i colori sono rosso, bianco e nero dovrebbe essere 29 ohm
