Probabilmente si è bruciato di nuovo il ponte. La causa è l'assorbimento eccessivo del carico, cioè della bobina riscaldante.

destino al macero,ma è stato molto interessante fare le prove che mi hai detto e avete detto grazie mille a tutti

Per me la scheda ora è ok . Rimonta tutto e prova,

nemmeno si accende,sia se attacco la ventola alla scheda che non.Direi che possiamo mettere fine alla piastra,che dite?

buongiorno e buon anno a tutti

In parallelo alla bobina riscaldante c'è un condensatore, dissaldalo, misuralo o cambialo.

hi dissaldato e misurato il condensatore e mi dà la stessa misurazione che è stampata sull'etichetta,cioè 0.33uF

Qundo hai rimontato il transistor prova il circuito senza ricollegare la bobina riscaldante, misurando la tensione tra ilpin centrale e il +.

ho misurato sia tra il pin cetrale e il + e avevo 230v.Ho staccato e collegato la bobina,e ricollegando alla tensione di rete ho più volt e poi si azzerano ...

Era stato saldato nella stessa posizione di quello di prima(il vecchio).Anche dalle vecchie foto si vede forse si è bruciato per altri motivi.

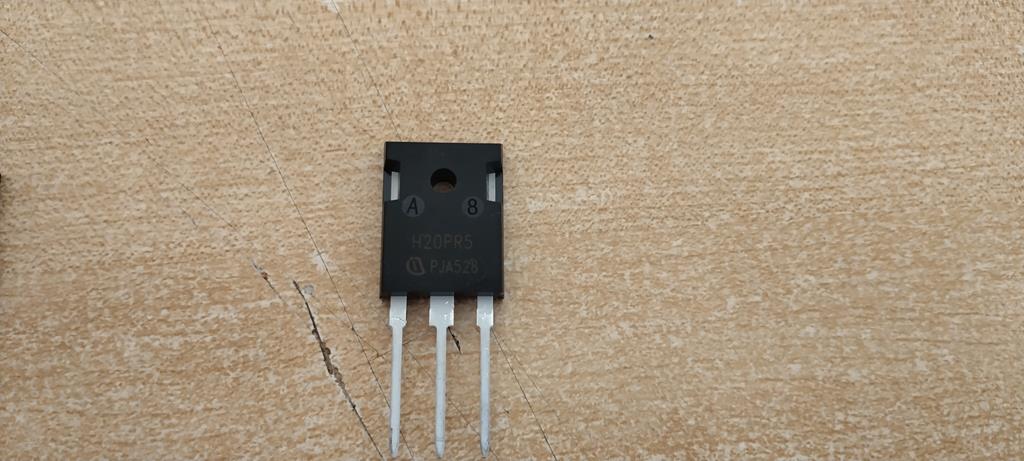

H20PR5

il nuovo ha sigla: H20PR5 PJA528

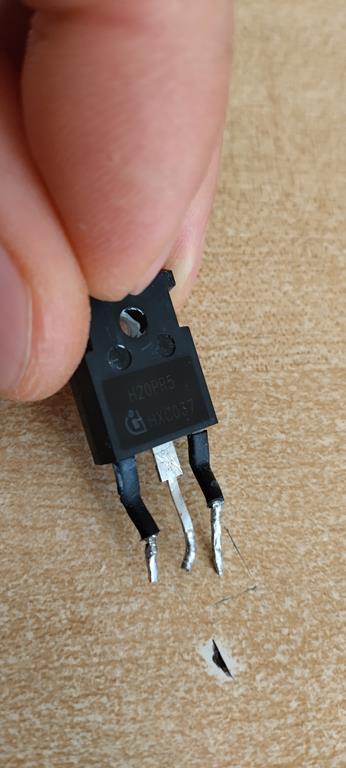

il vecchio: H20PR5 HXC037

devi rispettare la piedinatura saldandolo in modo corretto

quindi lo saldo al contrario di come lo avevo messo il primo nuovo

segui questo

fatto,sia quello vecchio che i mai usati,fanno come nel video.(ricordo che quello che ho cambiato,il ''nuovo'',l'ho buttato perchè mi segnava sempre continuità in tutti i modi).Quindi saldo uno nuovo e vedo che succede?devo avere qualche accortezza o altro?

i mosfet si misurano col tester in prova diodi, premi due volte il tasto giallo
ti deve apparire il simbolo del diodo

ahhhh,pensavo cambiasse da solo...appena ho premuto il giallo per selezionare,messo sul simbolo diodo,mi da sul vecchio 2.6 e sui nuovi mai usati 2.8

: WallBash : : WallBash ...

Ho eseguito come hai scritto,le misurazioni(lasciano il negativo sul source),eccoti le foto(sono il vecchio e il nuovo nuovo).Provando la stessa cosa con altri 4 nuovi,le stesse misurazioni:

https://i.postimg.cc/76fNSs6g/IMG-20251228-132322.jpg

https://i.postimg.cc/Twpcn7wq/IMG-20251228-132333 ...

Ciao a tutti

allora,considerando sempre quel video per le misurazioni(gate,drain e source),ho

-in quello vecchio(quello suo della piastra):in tutti i casi(gate+source,o viceversa,o drain+source e viceversa)sempre infitio e quindi non cointinuità
-in quello ''nuovo'' che ho sostituito:in tutti i ...

Se non lo hai buttato misura, allo stesso modo, quello che c'era prima.

si,l'ho conservato e l'ho misurato appena avevo finito di misurare il ''nuovo'' dissaldato e mi dà infinito in tutti i modi di misurazione

Bene, ora misuralo col tester, come fa nel video.

in base a questo video,su Gate e Source,nel mio ha sempre continuità,anche invertendo i puntali.Quindi non funziona,giusto?

https://www.youtube.com/watch?v=4lhMRKlXZCw

iL mosfet è quello a 3 pin, l'altro componente, che ha 4 pin non 5, è il ponte raddrizzatore.

ok

Devi dissaldare il mosfet.

mosfet dissaldato,la tensione tra A e B1 è di 488v fissi

Dissalda il Mosfet e rifai la misura se non è stabile è da sostituire il condensatore di livellamento.

ma sono due quellli che ho sostituito,uno a tre pin e uno a 5.Quindi quale dei due devo dissaldare?
