Riparazione lampadina a led

[giovanni]

Tensione ai capi di C1 ?

Ci sono 4 pin... dove la dovrei misurare? E immagino in continua, giusto?

[ENRICO51]

Sì in continua, dove ha cerchiato mariobrossh.

[giovanni]

Aggiornamento e conclusione (spero):
allora, misurando nei punti segnati da mario non mi segnava un valore fisso, ma prima saliva rapidamente verso 10V e poi riscendeva a zero. Poi ho controllato il componente C1 e appena ho messo i puntali sui due pin segnati nella foto la lampadina si è accesa istantaneamente alla massima potenza.

Ora la lascio attaccata alla corrente fino a domattina e se continua a funzionare bene per me il problema è risolto. Certo sarebbe interessante capire cosa sia successo appoggiando i puntali sui due pin... però, per adesso, se lo scopo era farla rifunzionare mi pare che sia stato raggiunto.
Che bello sarebbe poter sempre riuscire a riparare le cose senza fare niente come adesso...

[scossa]

Certo sarebbe interessante capire cosa sia successo appoggiando i puntali sui due pin..

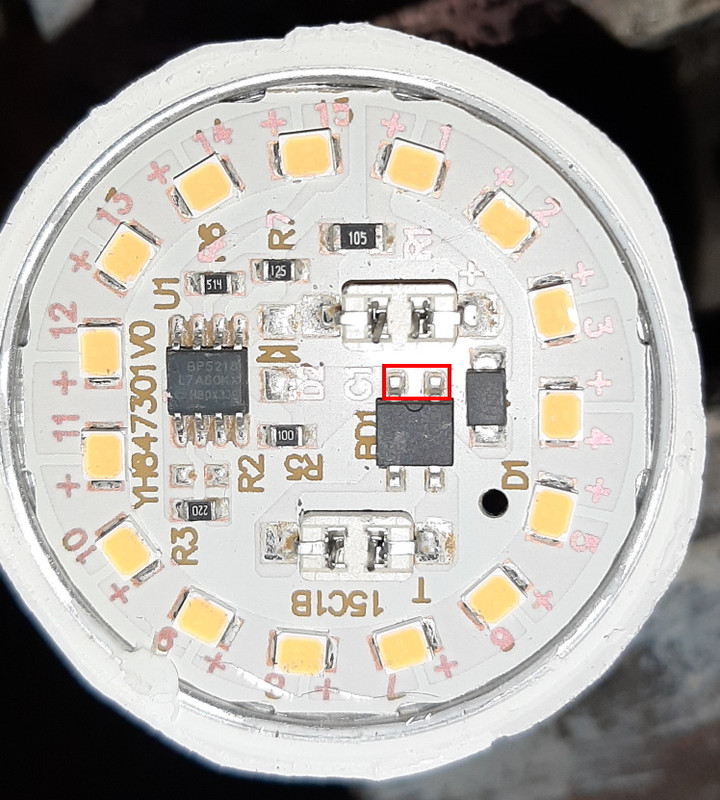

Secondi me quel condensatore è innestato su quelle due lamelle che evidentemente ormai facevano un contatto lasco.
Io se fossi in te io rifarei le saldature sui pin del ponte (quelli che hai indicato in rosso) ma salderei anche i due terminali del condensatore.

[giovanni]

Era stato troppo facile... difatti dopo neanche due ore la lampadina è ritornata fioca come prima.
Proverò a rifare le saldature, anche se dubito che dipenda da quelle. Comunque provar non nuoce.

[giovanni]

Niente da fare, anche dopo rifatto le saldature non è cambiato niente. A questo punto il maggiore sospettato è l'integrato BP5218E. Se ce l'avessi proverei anche a cambiarlo... ma non ce l'ho e se mi metto ad ordinarne uno, mi costa meno prendere una lampadina nuova.

[scossa]

Io un tentativo cambiando il condensatore lo farei. Dovresti misurare la sua ESR per verificarlo, ma nella maggioranza dei casi è lui il colpevole.

[giovanni]

Io un tentativo lo farei anche... ma intanto siamo sicuri che quello sia un condensatore, visto che ha 4 pin? Poi, anche lo fosse, non c'è scritto niente... come lo cerco?

[scossa]

Io un tentativo lo farei anche... ma intanto siamo sicuri che quello sia un condensatore, visto che ha 4 pin? Poi, anche lo fosse, non c'è scritto niente... come lo cerco?

No, quel quadrato nero è il ponte di diodi, il condensatore è infilato dall'altra parte dello stampato (è all'interno del gambo della lampadina), dal lato inquadrato nella foto spuntano solo i due reofori.

[giovanni]

Ok, allora è il T15C1B? Però ce n'è uno anche sopra, quindi meglio cambiarli entrambi? Poi immagino che il valore finché non accedo al circuito stampato sotto, con lo vedo giusto? Ora provo a smontarlo e si guarda che viene fuori.

[scossa]

Ok, allora è il T15C1B? Però ce n'è uno anche sopra...

Se non vedo male io, non c'è niente sopra, quello è solo uno "zoccolo" in cui si innesta il condensatore: se per prima cosa stacchi il pcb dal resto lo vedrai bene.

[giovanni]

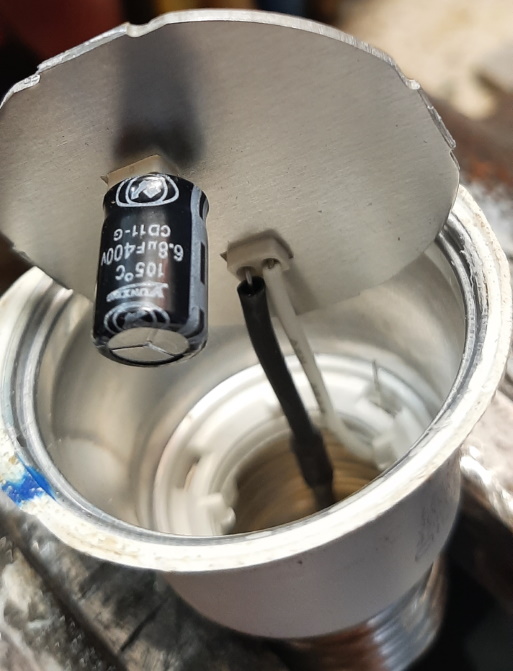

Ho sollevato la basetta ed ecco il sotto:

Lampada led da riparare2.jpg (104.29 KiB) Visto 1752 volte

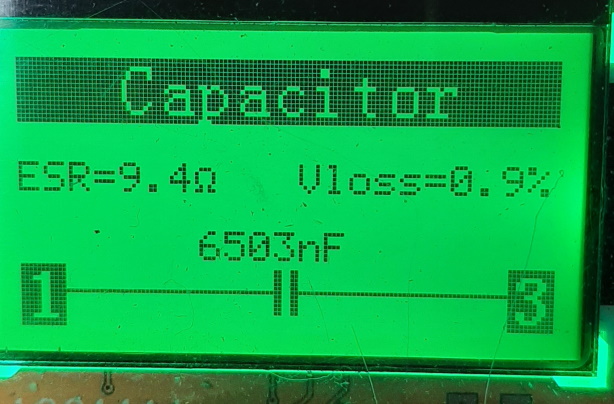

e questi sono i valori del condensatore:

Lampada a led da riparare3.jpg (106.1 KiB) Visto 1752 volte

Che faccio lo cambio a prescindere?

[giovanni]

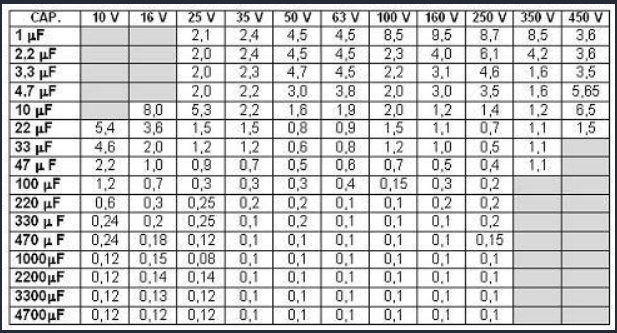

Da questa tabella si evince chiaramente che al massimo l'ESR di questo condensatore deve essere di circa 0,3 Ohm... mentre qui è di 9,4 Ohm.

Quindi va cambiato. Ora guardo cosa riesco a trovare fra il materiale che ho a disposizione e poi ci si aggiorna.
Comunque, pensando anche al condensatore di mariobrossh , questa è la prima cosa da guardare quando una lampadina fa la luce fioca.

[mariobrossh]

p.s. il valore dell'ESR lo devi rapportare non solo al valore della capacità
ma anche a quello della tensione di lavoro che essendo di 400 volt è un po'
più alto, anche sopra l'ohm

[scossa]

Da questa tabella si evince chiaramente che al massimo l'ESR di questo condensatore deve essere di circa 0,3 Ohm... mentre qui è di 9,4 Ohm.

Si evince che deve essere tra i 5,6 e i 6,5 (6,8 microFarad 400V), quindi cambialo.
