Banco Prova Multifunzione per Autoradio: la Soluzione Completa per Test e Collaudo (di Capitan Farloc)

Un sistema compatto per testare qualsiasi autoradio fuori dall’auto

Realizzare un banco prova multifunzione per autoradio è la soluzione ideale per chi desidera testare, verificare o accendere un’autoradio fuori dal veicolo in modo semplice e sicuro. In questo progetto ho costruito un sistema compatto che integra alimentazione 12V stabilizzata, altoparlanti e antenna FM, permettendo di effettuare prove complete senza dover installare l’autoradio in auto. Un banco prova di questo tipo è perfetto per controllare rapidamente il funzionamento di modelli nuovi o usati, eseguire diagnosi, verificare collegamenti e valutare la qualità della ricezione e dell’audio.

Materiali Utilizzati

• Alimentatore 12V stabilizzato (nel mio caso ho utilizzato un alimentatore per strisce LED)
• Scatola rigida in plastica
• Coppia di altoparlanti
• Connettori ISO femmina per collegamento Autoradio
• Antenna FM interna economica
• Viti e dadi per i fissaggi
• Fili elettrici, Morsetti elettrici (“mammut”) o saldature + guaina termorestringente
• Cavo di rete 230V

Attrezzatura Necessaria

• Trapano o avvitatore
• Punte per plastica/legno (per fori di ventilazione e passacavi)
• Cacciaviti (a croce e a taglio)
• Pinze e tronchesi
• Saldatore a stagno (opzionale ma consigliato)
• Taglierino o forbici da elettricista
• Multimetro per verificare tensioni e continuità

Difficoltà, Tempi e Costi

Difficoltà: Media

Il progetto è alla portata di chi ha un minimo di dimestichezza con elettricità a bassa tensione e piccoli lavori di fai‑da‑te.
Non richiede competenze avanzate, ma serve precisione nei collegamenti.

Tempo di realizzazione: 2–3 ore

Dipende da:

• tempo per preparare la scatola
• ordine dei cablaggi
• eventuali saldature

Costo totale: 15–25 €

Gran parte dei componenti può essere recuperata.
L’unico acquisto “obbligatorio” è l’alimentatore 12V, che da solo costa circa 10–12 €

L’Alimentatore 12V: il Cuore del Sistema

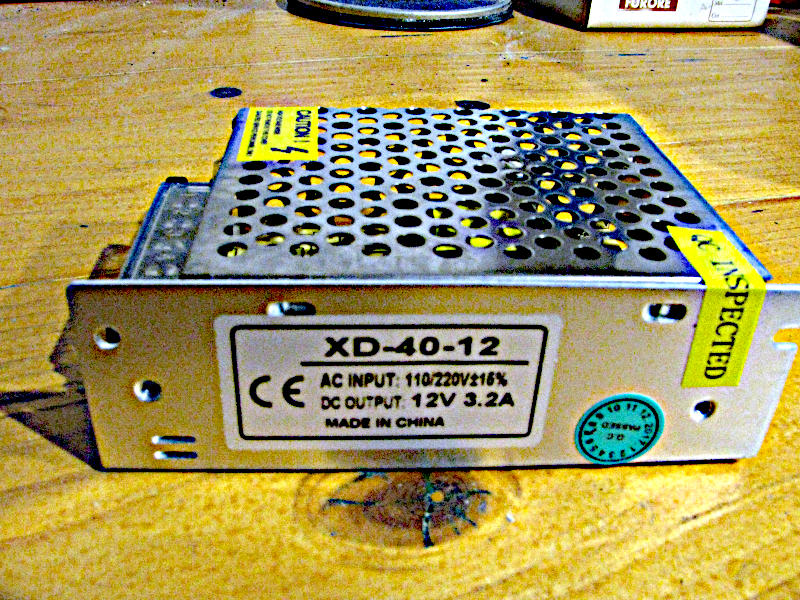

Per realizzare un banco prova multifunzione per autoradio serve prima di tutto un’alimentazione stabilizzato a 12V. Ho scelto un alimentatore economico per strisce LED da 3,2 Ampere di potenza massima. Un alimentatore di questa potenza è perfetto per accendere un’autoradio e testarne le funzioni principali a volume moderato, ma se si volesse utilizzare per ascoltare l'autoradio ad un volume elevato, sarebbe senz'altro indicato utilizzare un alimentatore in grado di erogare una corrente di almeno 10 o 12 Ampere.
L’obiettivo di questo progetto quindi non è verificare la potenza audio, ma accendere, e controllare il funzionamento dell’unità.

La Scatola: Riciclo Creativo e Funzionale

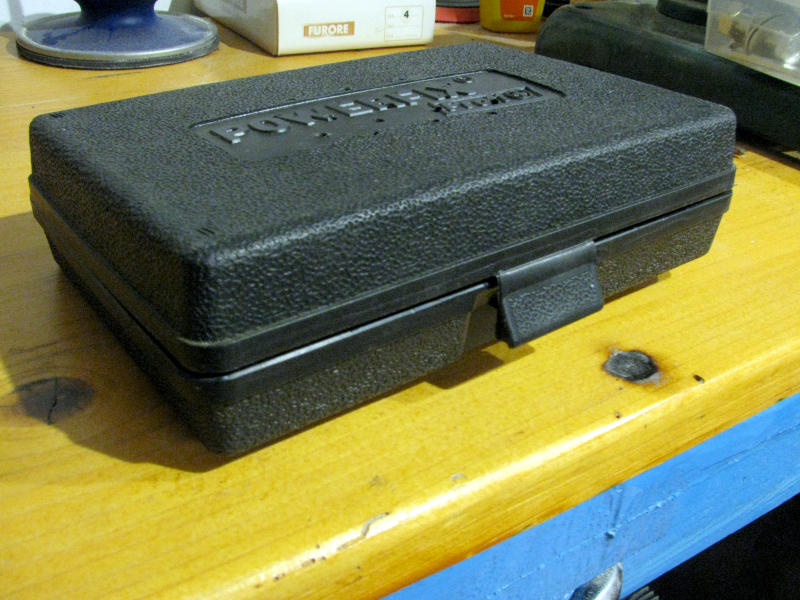

Per contenere il tutto c'è bisogno naturalmente di una scatola, ce ne sono in commercio molte che possono essere adatte allo scopo ma io, cercando tra ciò che avevo, ho trovato questa scatola rigida delle punte Forstner acquistate alla Lidl che era inutilizzata visto che le punte le tengo da un'altra parte. Mi è sembrata robusta, compatta e perfetta per contenere alimentatore e cablaggi.

Preparazione della Scatola e Fori di Ventilazione

Con un cutter ho rimosso l’interno sagomato della scatola dove erano gli alloggiamenti delle punte e con il trapano ho realizzato una serie di fori per garantire la ventilazione dell’alimentatore ed evitare che questo possa surriscaldarsi. La plastica si lavora facilmente e permette un risultato pulito.

Posizionamento dell’Alimentatore

Una volta preparata la scatola, ho verificato lo spazio interno e la posizione ideale dell’alimentatore, assicurandomi che i fori di ventilazione fossero allineati.

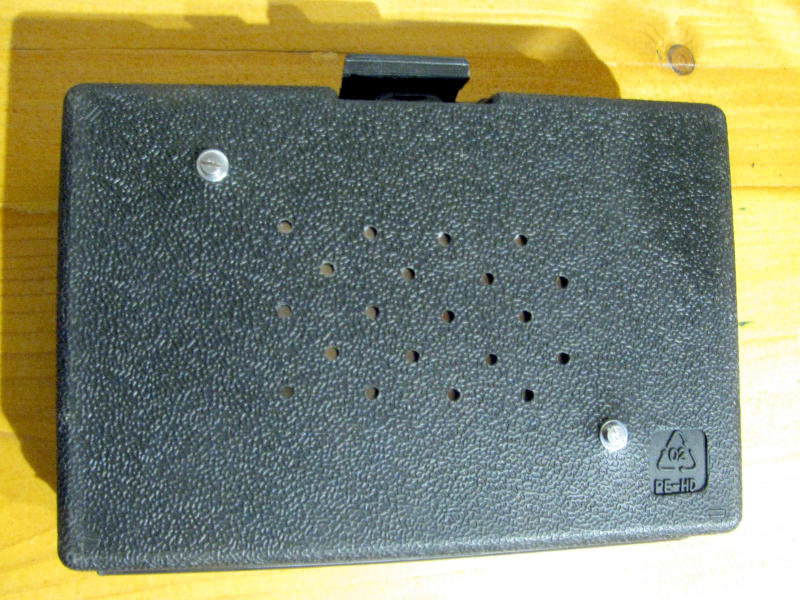

Fissaggio dell’Alimentatore con Viti e Dadi

Per un montaggio stabile ho utilizzato viti e dadi M3. Questo garantisce che l’alimentatore non si muova durante il trasporto o l’uso.

Connettori ISO per Autoradio

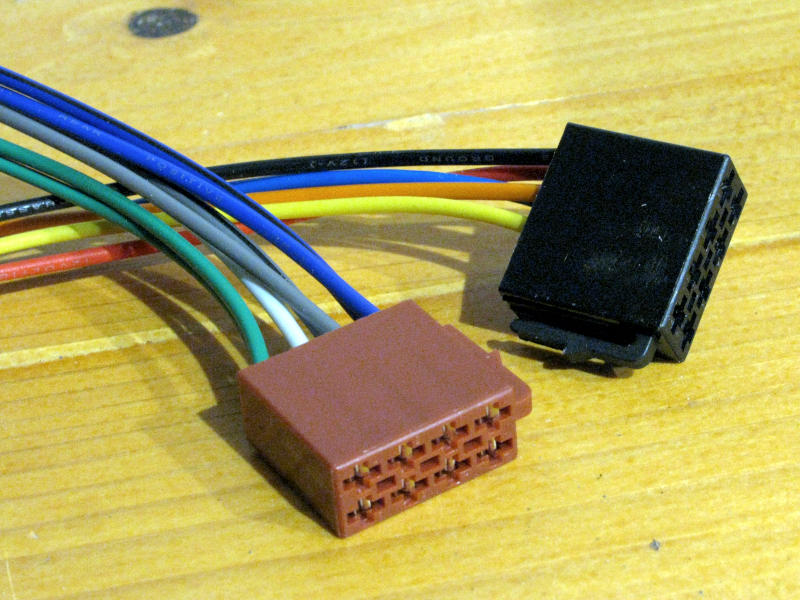

Per rendere il banco prova compatibile con la maggior parte delle autoradio europee, ho acquistato dei connettori ISO per autoradio, in genere le autoradio moderne che utilizzano standard diversi vengono forniti di un adattatore per collegarsi a questi connettori.

Schema di Collegamento dei Fili

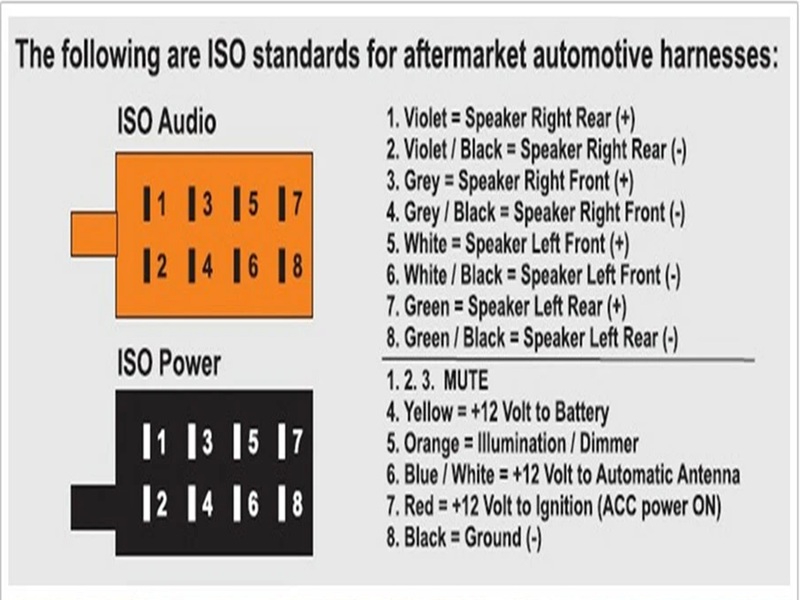

Lo schema di collegamento di questo connettori si trova facilmente su internet, di seguito una immagine descrittiva di quello che ho acquistato comprensivo dei colori dei fili collegato ad ogni pin (ma fate attenzione perché i colori potrebbero variare in base al connettore acquistato).

Collegamenti Elettrici e Morsetti

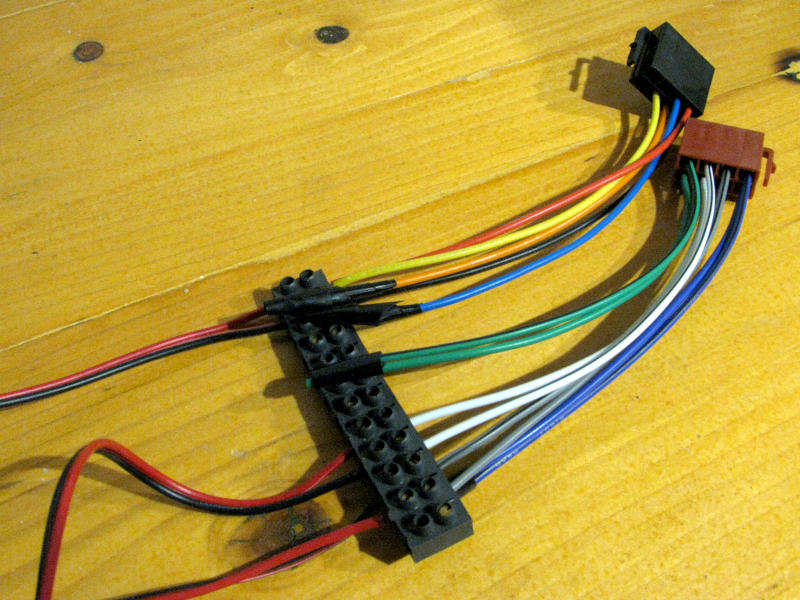

Con degli spezzoni di filo Rosso/Nero ho prolungato i fili che altrimenti erano troppo corti, i collegamenti sono stati realizzati con morsetti elettrici. Appena possibile però li sostituirò con saldature e guaina termorestringente per un risultato più professionale.

Da notare che ho unito i fili rosso e giallo per simulare il segnale di "sotto chiave" (pin 7 del secondo connettore) senza il quale l'autoradio non si accenderebbe.

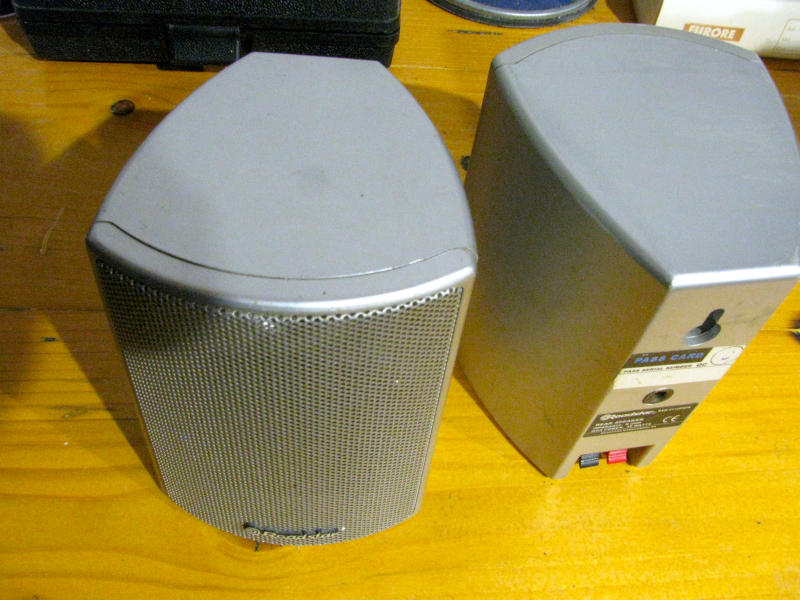

Preparazione degli Altoparlanti

Per testare l’audio ho recuperato due piccoli altoparlanti da un vecchio lettore DVD Stereo 4+1.
Sono perfetti per verificare il funzionamento senza occupare troppo spazio.

Nella parte posteriore di queste piccole casse c'è un foro filettato M6 che è stato utilissimo per fissarle all'esterno della mia scatola in modo di avere tutto in un corpo unico.

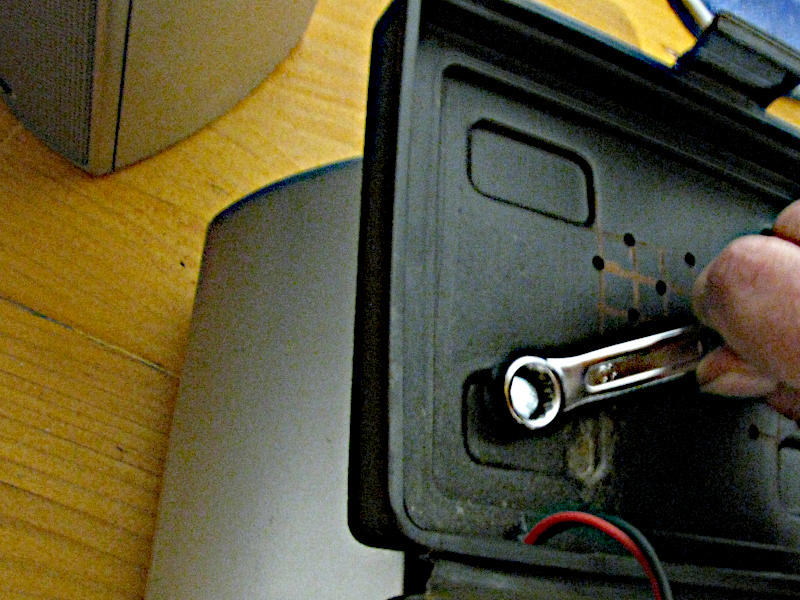

Fissaggio degli Altoparlanti

Con una sega per ferro ho tagliato due viti alla giusta lunghezza per fissare le casse alla scatola.

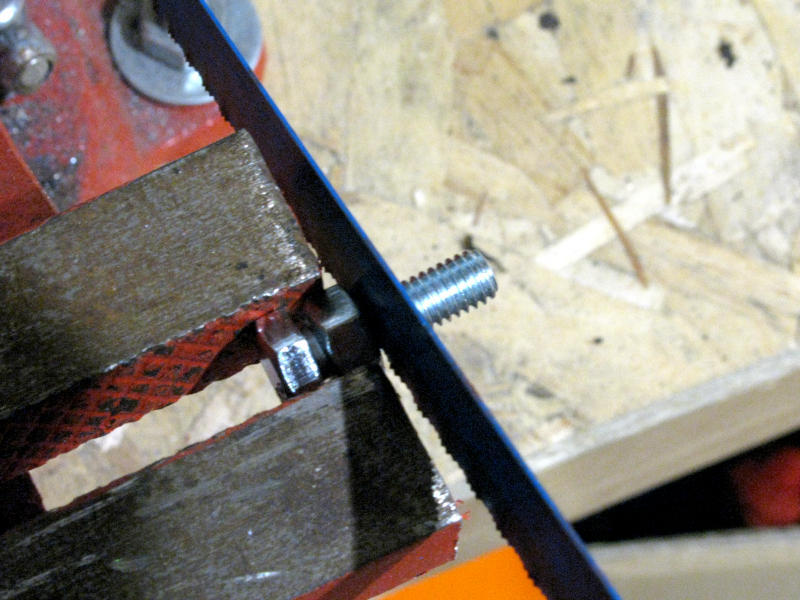

Un piccolo trucco, quando si sega una vite, la filettatura tende a schiacciarsi sulla linea di taglio, mettendo un dado sulla vite prima del taglio, questo svitandosi "aggiusterà" la parte schiacciata del filetto rimettendolo a posto.

Ho quindi forato il coperchio della scatola ed ho fissato gli altoparlanti con le viti che ho appena tagliato.

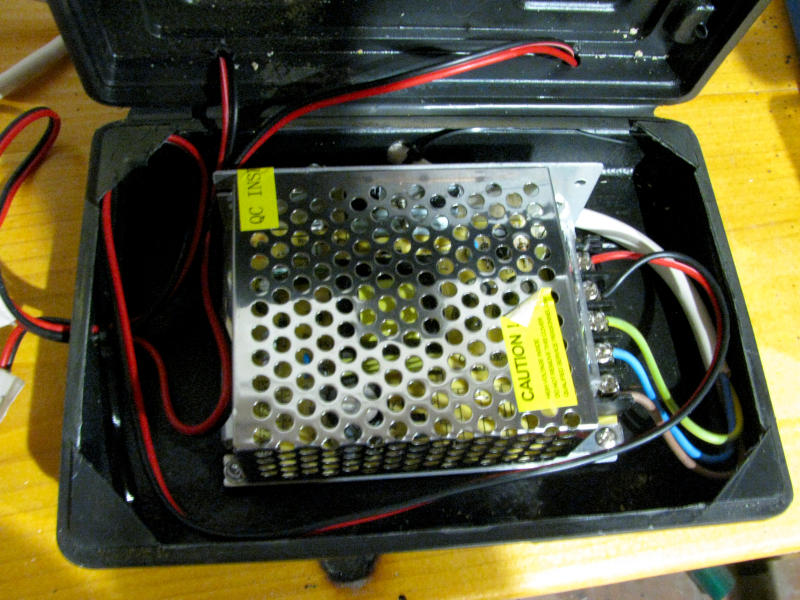

Cablaggio Interno e Passacavi

Ho realizzato i fori per far uscire i cavi ed ho eseguito un cablaggio ordinato dei cavi di alimentazione, audio e rete.

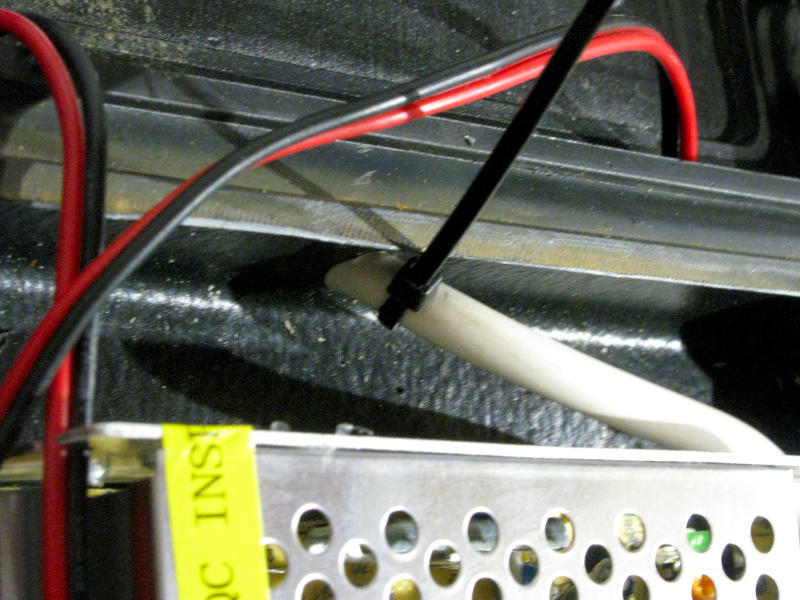

Per quanto riguarda il filo di alimentazione dalla rete, per evitare che tirandolo questo potesse andare a forzare sui morsetti sfilandosi o troncandosi, ho preferito bloccarlo con una fascetta a strappo.

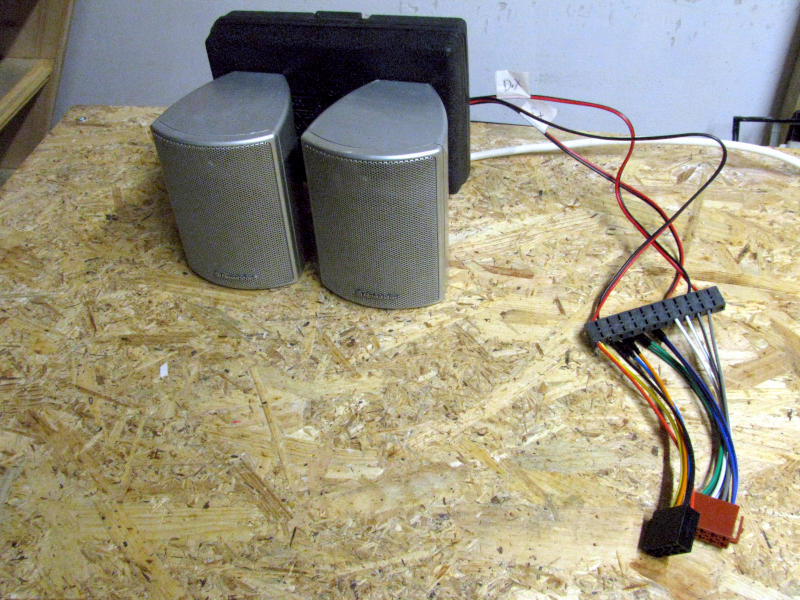

Effetto finale dopo il montaggio

Una volta assemblato il tutto questo è come appare il mio Banco Prova Multifunzione per Autoradio.

Il cavo con la morsettiera però non è davvero molto elegante, quindi a breve toglierò la morsettiera e giunterò i fili direttamente saldandoli e proteggendoli con una guaina termorestringente e accorperò tutti i fili inserendoli in una calza tracciata in modo da rendere il tutto più professionale.

Aggiunta dell’Antenna Interna FM

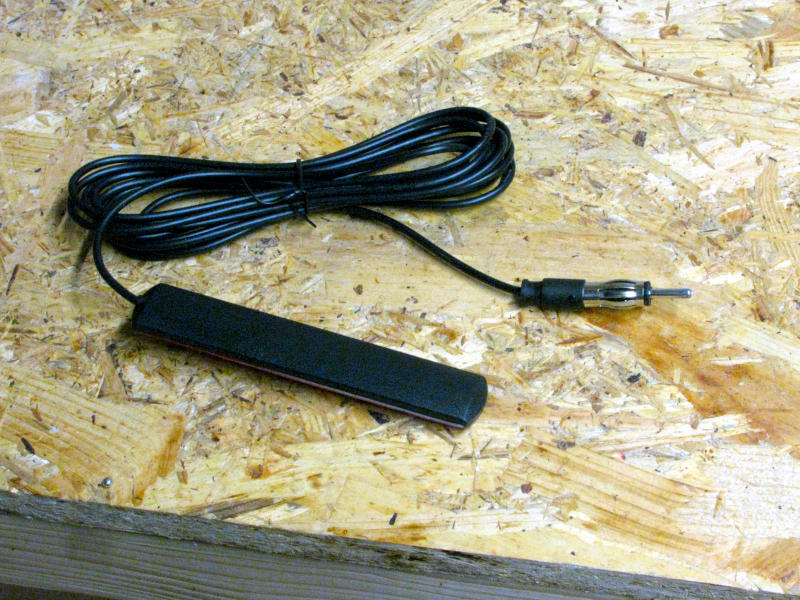

Per completare il sistema ho aggiunto una piccola ed economica antenna interna per autoradio, sufficiente per testare la ricezione FM.

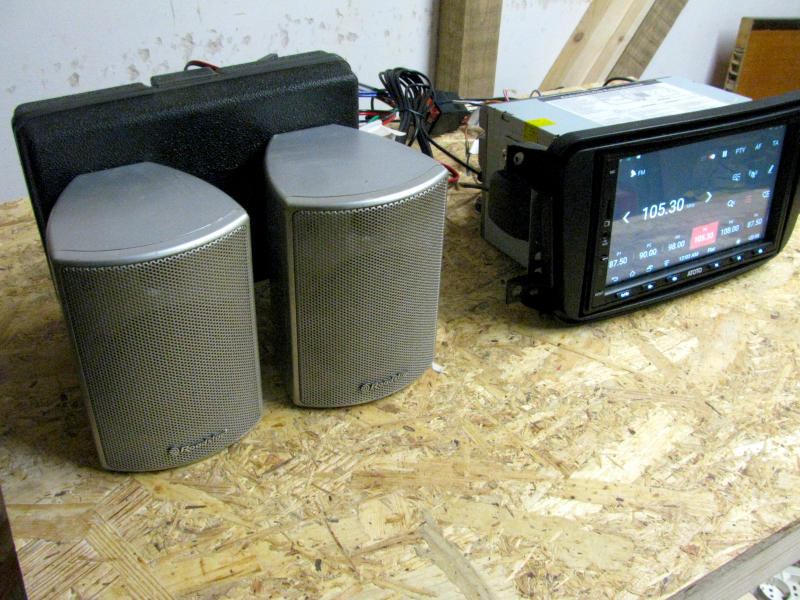

Prova dell’Autoradio

Una volta collegata l’autoradio, il sistema si è comportato perfettamente: accensione immediata, audio pulito e nessun disturbo elettrico.

Conclusioni e Ringraziamenti

Questo Banco Prova Multifunzione per Autoradio è nato dall’esigenza di avere uno strumento semplice, compatto e sempre pronto per testare autoradio nuove o usate senza doverle installare in auto. Con pochi materiali, un po’ di manualità e qualche accorgimento pratico è possibile realizzare un sistema davvero utile, perfetto per verificare accensione, funzioni, audio e ricezione FM in totale comodità.

Ringrazio tutti gli utenti del forum che hanno seguito il progetto, lasciato commenti e suggerimenti: il confronto e la condivisione sono sempre la parte più bella del fai‑da‑te.

Se desideri approfondire qualche passaggio, fare domande o vedere la discussione originale completa di foto e commenti, puoi trovare il thread qui: Banco Prova Multifunzione per Autoradio

Se invece sei interessato ad altri progetti Fai Da Te per il tuo mezzo di trasporto, sia che si tratti di una automobile che di una motocicletta, puoi trovarne altri qui: Auto e Moto

Un saluto Fai Da Te da Luciano (Capitan Farloc)
