Come Costruire una Cassa Amplificata per Karaoke con Bluetooth e Ingresso Microfono - Guida Completa Fai Da Te (di Capitan Farloc)

Cassa amplificata per karaoke fai da te: un progetto nato per caso

Tutto è nato da una rimpatriata tra amici e dall'idea di organizzare una serata karaoke. Cercando sul mercato un impianto compatto con amplificatore e altoparlanti integrati, ne ho trovato uno davvero ben fatto, tutto nero, con gli altoparlanti a vista protetti da una rete metallica, ma il prezzo, oltre 200 euro, mi ha convinto a percorrere una strada diversa: costruirmelo da solo.

L'idea di realizzare una cassa amplificata fai da te per karaoke mi ha permesso di raggiungere tre obiettivi contemporaneamente: contenere i costi, riciclare gli altoparlanti di una vecchia cassa acustica che giaceva inutilizzata in soffitta da anni e, perché no, godermi il percorso di costruzione.

Il risultato è un sistema compatto con scheda amplificatore Bluetooth, ingresso microfono con regolazione di volume indipendente e altoparlanti a tre vie con crossover, racchiusi in una cassa in compensato multistrato verniciata di nero. In questa guida ti racconto come l'ho progettato e costruito passo dopo passo, con tutti i dettagli tecnici e le soluzioni pratiche adottate lungo il percorso.

Materiali Utilizzati

Per realizzare la cassa amplificata per karaoke sono necessari i seguenti materiali:

Per la cassa in legno:

• 1 lastra di compensato multistrato di pioppo da 15mm, dimensioni 121x61cm, reperibile nei negozi di bricolage o nei rivenditori di legname
• Lamelli (biscotti) per giunzioni in legno, per il collegamento dei pannelli (in alternativa si possono utilizzare le spine di faggio)
• Colla vinilica per legno, per fissare la struttura e garantire la tenuta ermetica della cassa
• 1 listello quadrato di legno, per il supporto del pannello posteriore
• Profilato ad L in plastica nera 10x10mm, per l'alloggiamento del pannello frontale
• Bordino paraspifferi in gomma, per la tenuta ermetica del pannello frontale e posteriore
• Viti a legno e viti passanti con dadi e controdadi per il fissaggio dei pannelli anteriore e posteriore e degli altoparlanti
• Graffe metalliche o chiodi a "U", per il fissaggio della rete di protezione
• Fondo turapori all'acqua, per la preparazione delle superfici prima della verniciatura
• Smalto nero opaco all'acqua, per la finitura finale (due mani)
• 1 rete metallica di protezione verniciata nera

Per la parte elettronica:

• Altoparlanti di recupero: 1 woofer a sospensione pneumatica da 25cm, 1 midrange e 1 tweeter (In alternativa si possono utilizzare anche 1 o 2 altoparlanti con risposte in frequenza più ampie)
• 1 crossover passivo a tre vie di recupero, già assemblato e funzionante (se si usano 3 altoparlanti come nel mio caso)
• 1 scheda amplificatore con Bluetooth e ingresso microfono, acquistabile su AliExpress a meno di 10€
• Cavo elettrico per i collegamenti interni tra amplificatore, crossover e altoparlanti

Attrezzatura Necessaria

Per questo progetto è necessaria una dotazione di utensili da falegnameria e da elettronica di base, ma con qualche attrezzo in più il lavoro si semplifica:

Utensili da falegnameria:

• Banco sega o Troncatrice con banchetto, per il taglio dei pannelli di compensato (in alternativa si può utilizzare una sega circolare a mano oppure un seghetto alternativo con guida)
• Lamellatrice (biscottatrice), per le fresature dei lamelli, in alternativa si possono effettuare le giunzioni con spine di faggio utilizzando il relativo kit di foratura
• Fresatrice a mano (router), per gli incassi degli altoparlanti nel pannello frontale
• Seghetto alternativo, per i fori di passaggio degli altoparlanti
• Trapano, per i fori di invito delle viti a legno e per i fori passanti per le viti degli altoparlanti
• Graffatrice ad aria compressa, per il fissaggio della rete metallica (in alternativa una graffatrice manuale o chiodi ad "U" da mettere con il martello)
• Morsetti da falegname, per bloccare i pezzi durante la fase di incollaggio
• Squadra da falegname e metro, indispensabili per misurazioni e tracciature accurate
• Rullo a pelo corto, per la stesura del fondo turapori e dello smalto
• Pennello, per la stesura della colla vinilica

Utensili da elettronica:

• Saldatore con stagno, per i collegamenti elettrici degli altoparlanti e del crossover
• Multimetro, per la verifica dei collegamenti prima della chiusura della cassa
• Cacciaviti a testa piatta e a croce

Difficoltà, Tempi e Costi



Questo progetto richiede una discreta familiarità con le lavorazioni del legno, in particolare con l'uso della fresatrice a mano e della lamellatrice, e una conoscenza di base dell'elettronica per il collegamento degli altoparlanti al crossover e alla scheda amplificatore. Non si tratta di operazioni complesse, ma richiedono attenzione e precisione, soprattutto nella fase di incollaggio dove una cassa non perfettamente sigillata comprometterebbe le prestazioni del woofer a sospensione pneumatica.

Il tempo indicato di 3-4 giorni include il taglio e l'assemblaggio della cassa, la verniciatura con i relativi tempi di asciugatura e il cablaggio elettronico finale. Chi ha già esperienza con la falegnameria potrà completare il lavoro in meno tempo.

Il costo indicato si riferisce ai soli materiali di consumo, legno, vernice, colla, viteria e accessori vari. La scheda amplificatore acquistata su AliExpress ha un costo inferiore ai 10€ e rappresenta la scelta più conveniente per questo tipo di progetto. Gli altoparlanti e il crossover utilizzati in questo progetto erano di recupero: chi dovesse acquistarli nuovi dovrà mettere in conto una spesa aggiuntiva variabile in base alla qualità dei componenti scelti.

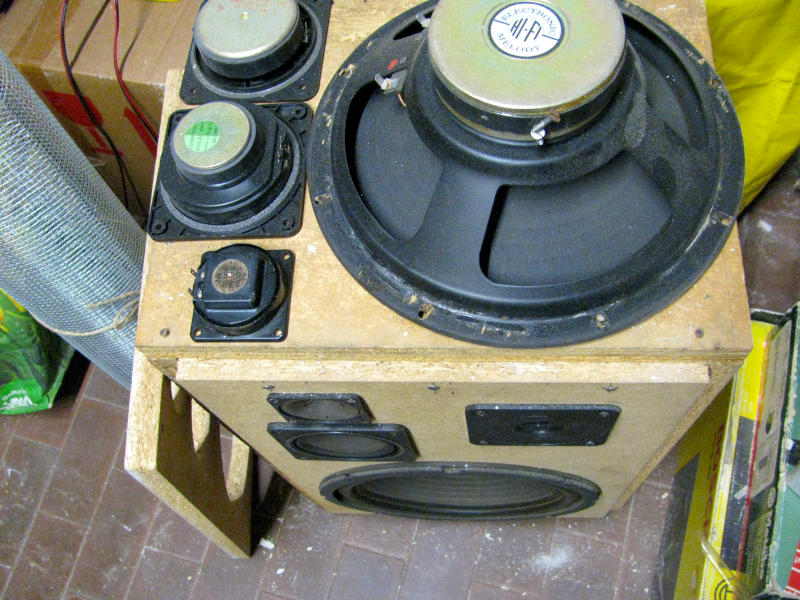

Gli altoparlanti di recupero: il punto di partenza del progetto

Prima ancora di pensare alla cassa, il progetto è partito dagli altoparlanti. In soffitta giaceva da anni una cassa acustica costruita artigianalmente in gioventù, esteticamente grezza ma tecnicamente completa: un woofer a sospensione pneumatica da 25cm, un midrange e due tweeter di cui uno piezoelettrico, con il relativo crossover passivo a tre vie. Riciclare questi componenti è stata la mossa che ha reso il progetto economicamente sostenibile e tecnicamente interessante. Nella foto si vede anche la rete metallica arrotolata sul lato sinistro, già individuata come soluzione ideale per la protezione degli altoparlanti a vista.

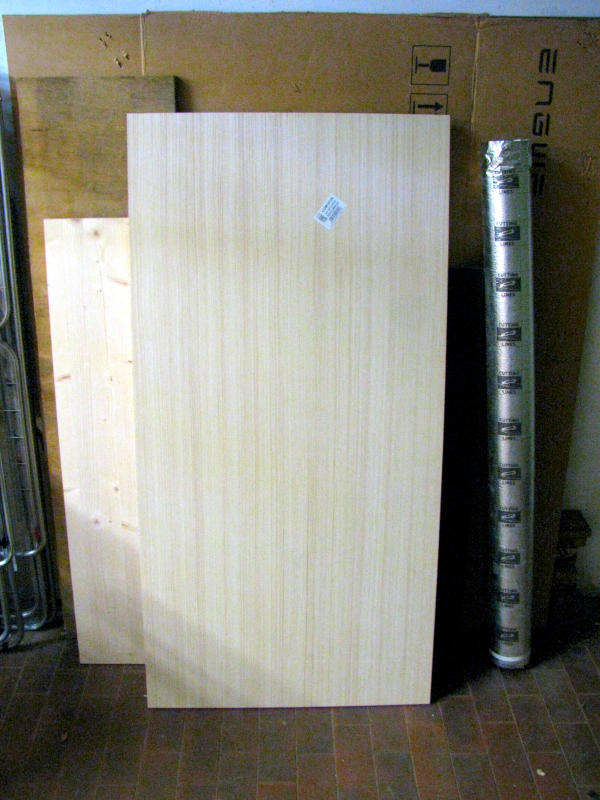

Il compensato multistrato: la scelta del materiale per la cassa acustica

Per la costruzione della cassa la scelta è ricaduta su una lastra di compensato multistrato di pioppo da 15mm di spessore, nelle dimensioni di 121x61cm. Il multistrato di pioppo è una scelta collaudata per la costruzione di casse acustiche fai da te: offre un ottimo rapporto tra rigidità, leggerezza e lavorabilità, si presta bene alla fresatura e alla verniciatura e garantisce, con un corretto incollaggio, la tenuta ermetica indispensabile per un woofer a sospensione pneumatica.

La scheda amplificatore Bluetooth con ingresso microfono

Il cuore elettronico del progetto è una scheda amplificatore acquistata su AliExpress a meno di 10 euro. I criteri di scelta sono stati precisi: connettività Bluetooth 5.0 per la riproduzione della base musicale dal televisore o da un tablet, ingresso microfono con regolazione di volume indipendente per il cantante, e potenza adeguata agli altoparlanti disponibili, 15W nominali con picchi fino a 30W. La scheda include anche un telecomando, un lettore MP3 da USB e un decodificatore MP3, rendendola una soluzione completa e versatile per un sistema karaoke hobbistico.

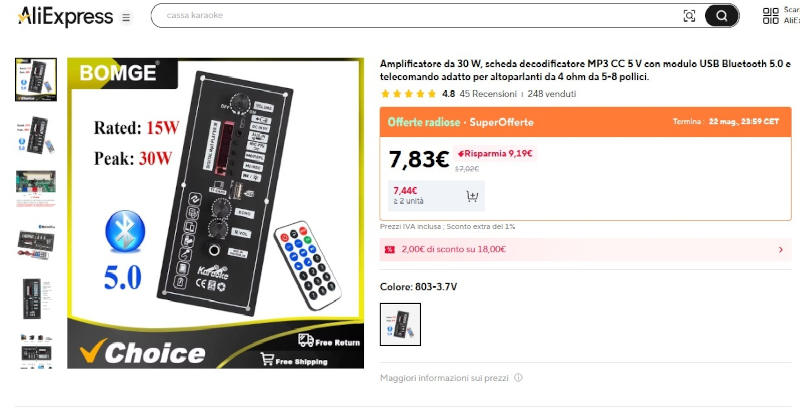

Schede di questo tipo ce ne sono diverse in vendita sugli store online, quella che ho utilizzato (visibile nello screenshot fatto dal sito) ha in particolare oltre all'uscita degli altoparlanti un uscita separata per un tweeter che la rende ideale per gli impianti con solo uno o due altoparlanti senza dover mettere un filtro cross-over passivo.

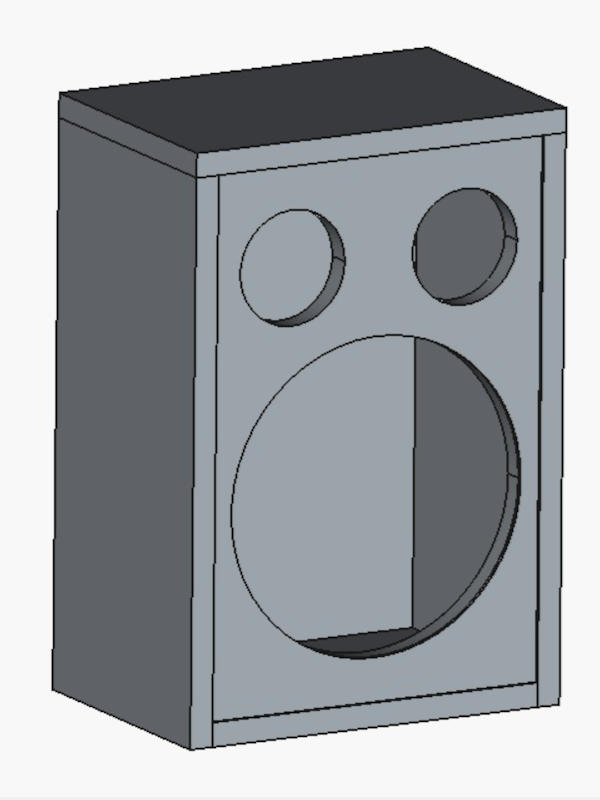

La progettazione in FreeCAD: dal foglio di carta millimetrata al modello 3D

Prima di tagliare un solo pezzo di legno è stato necessario progettare la cassa nei minimi dettagli. Abbandonando il tradizionale schizzo su carta millimetrata, questa è stata l'occasione per imparare a utilizzare FreeCAD software di modellazione 3D completamente gratuito e open source, disponibile su www.freecad.org. Seguendo alcuni tutorial su YouTube è stato possibile, in pochi giorni, realizzare il modello tridimensionale completo della cassa con le posizioni esatte dei tre altoparlanti sul pannello frontale. Il modello 3D ha permesso di verificare le proporzioni, individuare eventuali problemi prima del taglio e ricavare le dimensioni precise di ciascun pannello.

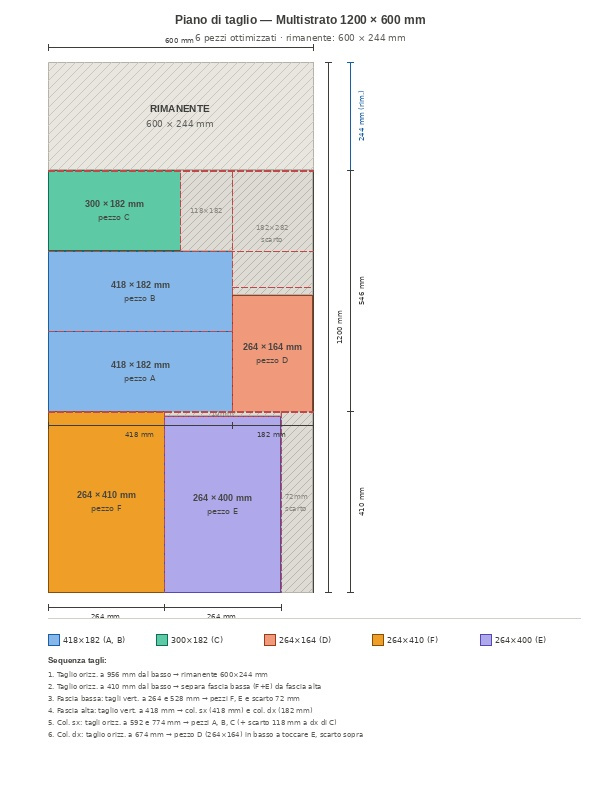

Il piano di taglio ottimizzato: come ricavare tutti i pannelli da una sola lastra

Con le dimensioni definite dal modello 3D, il passo successivo è stato organizzare i tagli sulla lastra di multistrato nel modo più efficiente possibile e minimizzando gli scarti. Per questa operazione è stato utilizzato un programma di intelligenza artificiale per la disposizione ottimale dei pezzi ottenendo il piano di taglio mostrato nella foto. Dalla lastra di 1200x600mm sono stati ricavati 6 pezzi ottimizzati. Il piano di taglio include anche la sequenza consigliata dei tagli, fondamentale per eseguirli nell'ordine corretto con il banco sega.

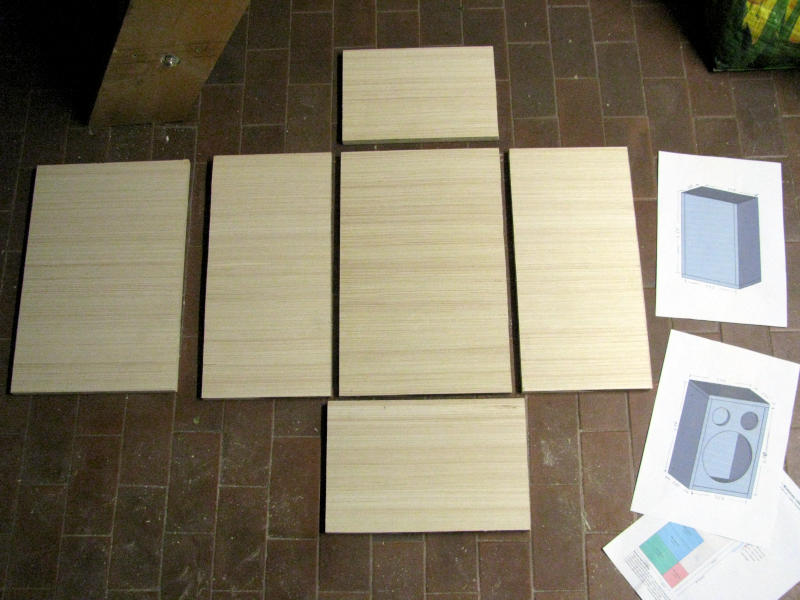

Il taglio dei pannelli: dalla lastra ai singoli pezzi

Seguendo il piano di taglio ottimizzato, la lastra di multistrato è stata tagliata con il pianetto/banco sega della mia troncatrice combinata ricavando i sei pannelli necessari per la costruzione della cassa. Come si vede nella foto, i pezzi sono stati disposti sul pavimento nella loro posizione relativa finale, una verifica visiva immediata che permette di controllare dimensioni e proporzioni prima di procedere con le fasi successive. Accanto ai pannelli sono visibili le stampe del modello 3D e del piano di taglio, utilizzate come riferimento durante tutta la fase di lavorazione.

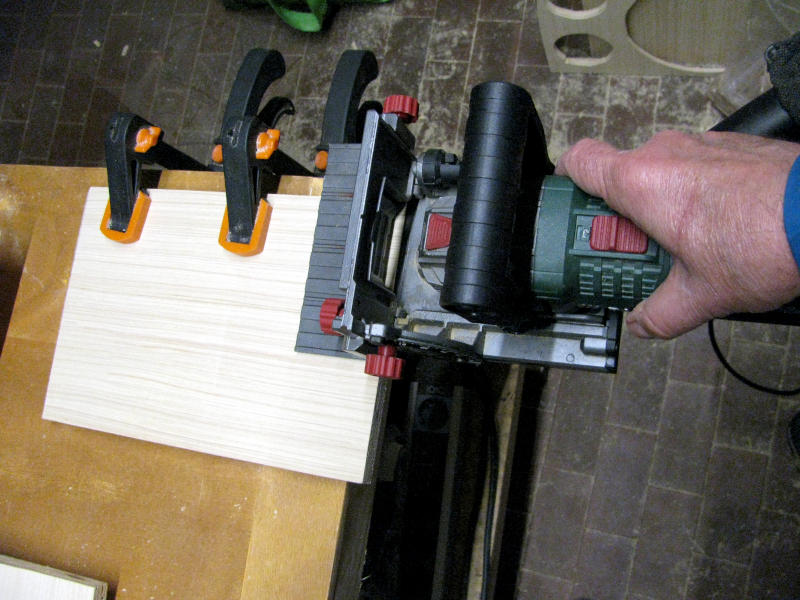

La fresatura dei lamelli: le giunzioni per una cassa ermeticamente sigillata

Per il collegamento dei pannelli è stato scelto il sistema a lamelli (anche detti biscotti) che garantisce giunzioni solide, precise e perfettamente allineate. La lamellatrice Parkside, visibile nella foto, è uno strumento economico ma estremamente efficace per questo tipo di lavorazione: in pochi minuti è possibile fresare tutte le sedi necessarie su ciascun pannello. Questa tecnica di giunzione, unita all'abbondante utilizzo di colla vinilica nella fase di assemblaggio, è fondamentale per ottenere una cassa ermeticamente sigillata, requisito indispensabile per il corretto funzionamento del woofer a sospensione pneumatica.

Per chi invece non ha una lamellatrice, può ottenere lo stesso risultato effettuando una giunzione con spine di faggio, una breve guida a questo metodo di assemblaggio può essere trovata in questo articolo: Costruire un mobile usando l'assemblaggio con Spine di Faggio detto spinatura

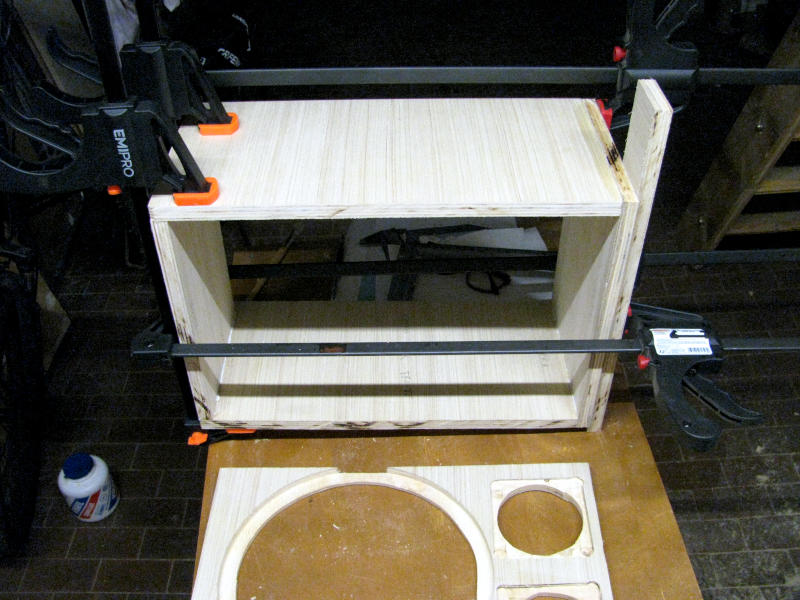

L'incollaggio e il bloccaggio con i morsetti: la cassa prende forma

Verificato il corretto posizionamento di tutte le sedi con una prova a secco, si è passati alla fase di incollaggio definitivo. I lamelli sono stati inseriti nelle rispettive sedi con abbondante colla vinilica applicata su tutte le superfici di giunzione, quindi i pannelli sono stati assemblati e bloccati con i morsetti da falegname lasciando asciugare il tutto per una notte intera. Nella foto si vede chiaramente la struttura della cassa già assemblata con i morsetti ancora in posizione. In primo piano è visibile il pannello frontale già lavorato con i fori degli altoparlanti, la descrizione delle fasi di preparazione viene fatta nei prossimi paragrafi.

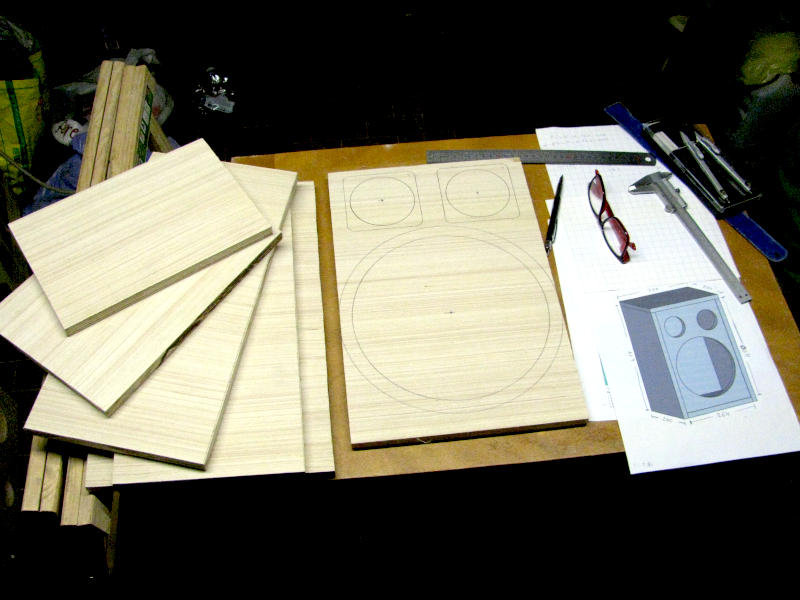

La tracciatura del pannello frontale: fori e incassi degli altoparlanti

Prima di procedere con le lavorazioni del pannello frontale è stata effettuato un disegno accurato di tutti i fori e gli incassi necessari. Come si vede nella foto, sul pannello sono stati riportati i cerchi dei fori passanti per ciascun altoparlante (il grande cerchio per il woofer da 25cm e i due cerchi più piccoli per il midrange e il tweeter). Oltre a questi sono stati riportati anche i contorni degli incassi che consentiranno agli altoparlanti di essere montati a filo del pannello. Sul banco di lavoro sono visibili gli strumenti utilizzati per la tracciatura: righello metallico, calibro a corsoio, matita e il disegno tecnico estratto dal modello FreeCAD come riferimento.

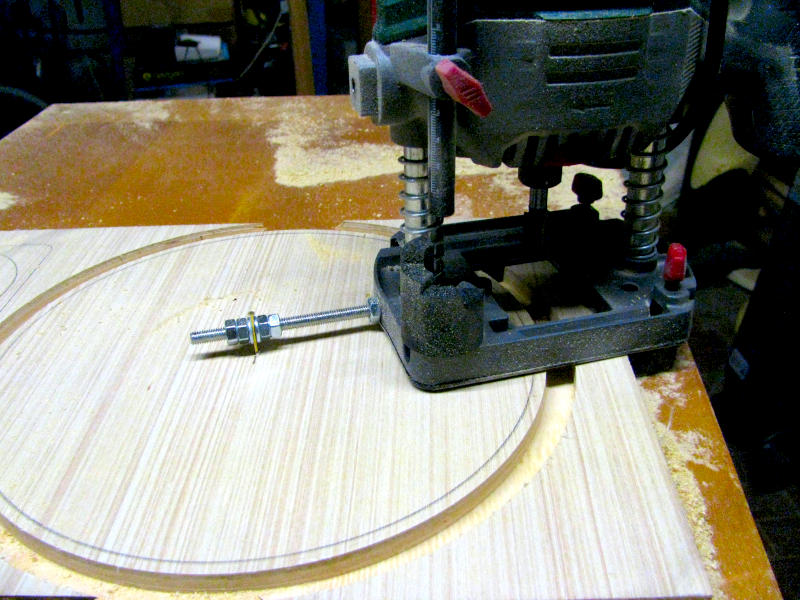

La fresatura circolare dell'incasso del woofer: un sistema di fortuna efficace

Per fresare l'incasso circolare del woofer da 25cm è stata utilizzata la fresatrice a mano con un sistema di centraggio artigianale ma estremamente efficace: un tondino filettato avvitato nel foro filettato presente sulla base della fresatrice, fissato al centro del cerchio tramite un dado e un piccolo chiodino da quadri. Questo sistema, realizzato con materiali di recupero, ha permesso di guidare la fresatrice in modo preciso lungo il profilo circolare dell'incasso, ottenendo un risultato pulito e regolare non avendo potuto utilizzare la guida circolare dedicata in quanto non si riusciva ad utilizzare per un cerchio di questo diametro.

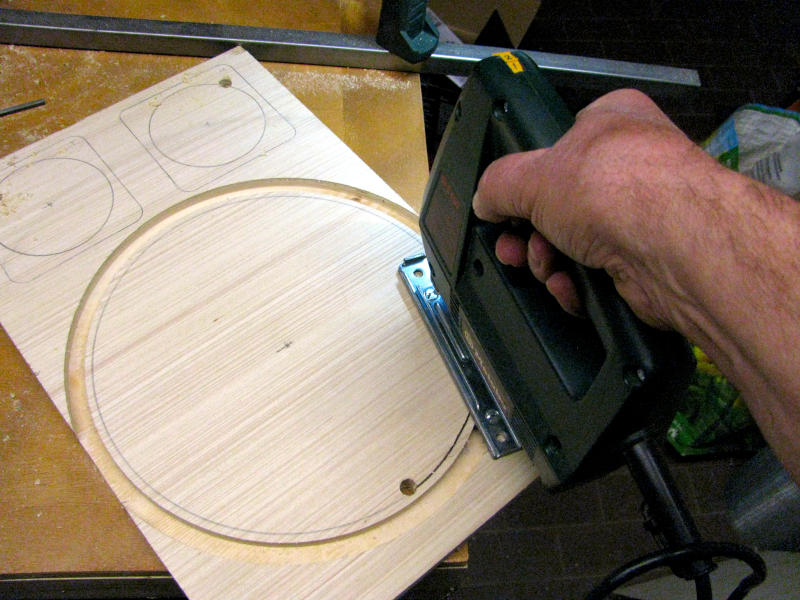

Il taglio dei fori passanti con il seghetto alternativo

Una volta fresato l'incasso del woofer, sono stati ricavati i fori passanti per ciascun altoparlante con il seghetto alternativo, utilizzando una lama particolarmente stretta per poter seguire con precisione il profilo circolare anche degli altoparlanti più piccoli. La sequenza delle operazioni è stata volutamente diversa per il woofer rispetto agli altri due altoparlanti: per il woofer è stato necessario fresare prima l'incasso e poi tagliare il foro passante, in quanto il sistema di guida circolare richiede la presenza della parte centrale del pannello su cui piantare il chiodino di centraggio. Per il midrange e il tweeter, invece, è stato più pratico procedere in ordine inverso, prima il foro passante con il seghetto e poi gli incassi quadrati con la fresatrice guidata dalla guida parallela.

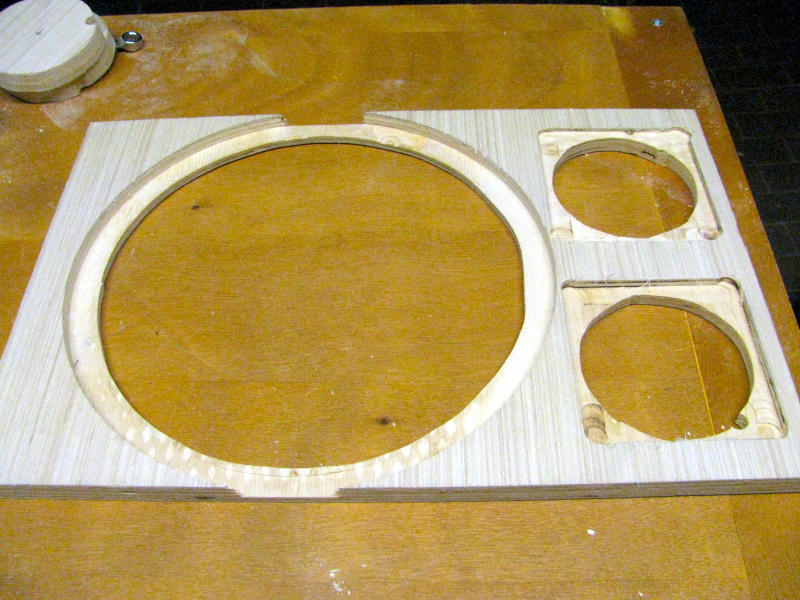

Il pannello frontale completato: fori e incassi degli altoparlanti ultimati

Completate tutte le lavorazioni di fresatura e taglio, il pannello frontale si presenta con i tre alloggiamenti degli altoparlanti perfettamente eseguiti: l'ampio incasso circolare per il woofer da 25cm a sinistra, con il relativo bordo fresato che consentirà all'altoparlante di essere montato perfettamente a filo, e i due incassi quadrati per midrange e tweeter a destra, anch'essi con il bordo fresato. La precisione degli incassi garantirà un montaggio pulito degli altoparlanti e un aspetto finale professionale una volta applicata la rete di protezione metallica.

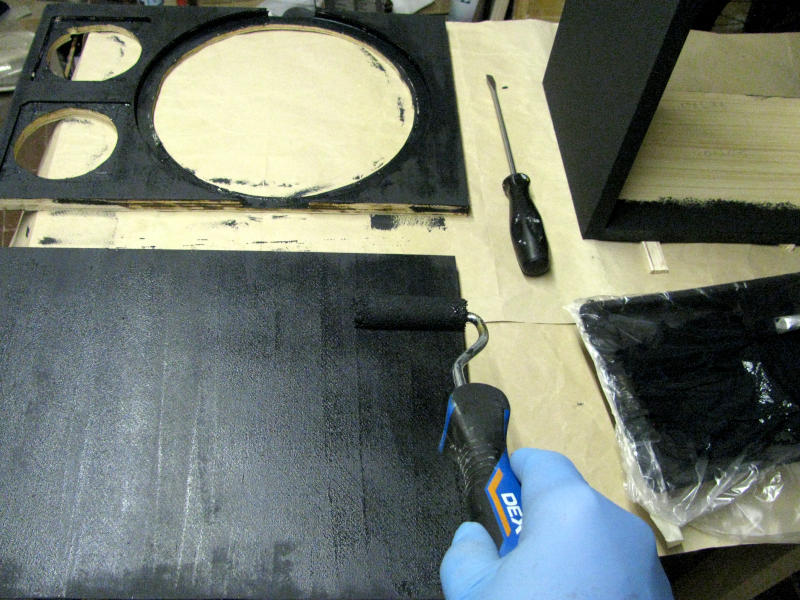

La verniciatura: fondo turapori e smalto nero opaco a rullo

Prima di procedere con il montaggio degli altoparlanti, tutti i pannelli sono stati verniciati separatamente, una scelta pratica che semplifica notevolmente la stesura della vernice rispetto a verniciare la cassa già assemblata.

Il ciclo di verniciatura ha previsto le seguenti fasi: una prima lisciatura della superficie del legno con carta vetrata a grana 600, seguita da due mani di fondo turapori all'acqua per chiudere i pori del compensato e preparare la superficie alla finitura, con una leggera scartavetrata dopo ogni mano per garantire una migliore adesione. Una volta asciutto il fondo, sono state applicate due mani di smalto nero opaco sempre all'acqua. Per la stesura è stato utilizzato un rullo a pelo corto che garantisce una finitura uniforme e priva di aloni, particolarmente indicata per le superfici piane del compensato.

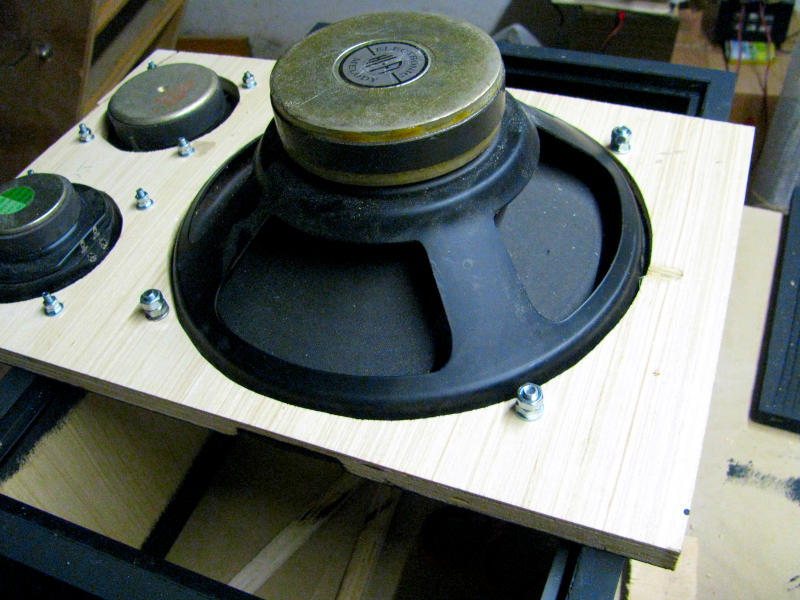

Il fissaggio degli altoparlanti: viti passanti e controdadi antisvitamento

Con la verniciatura completata e asciutta, si è passati al montaggio degli altoparlanti sul pannello frontale. Per il fissaggio sono state utilizzate viti passanti con dado e controdado, una soluzione più robusta rispetto alle semplici viti a legno che garantisce una tenuta sicura nel tempo nonostante le vibrazioni prodotte durante il funzionamento. Il controdado, bloccato contro il dado principale, impedisce l'allentamento progressivo che le vibrazioni inevitabilmente causerebbero su un sistema di fissaggio convenzionale.

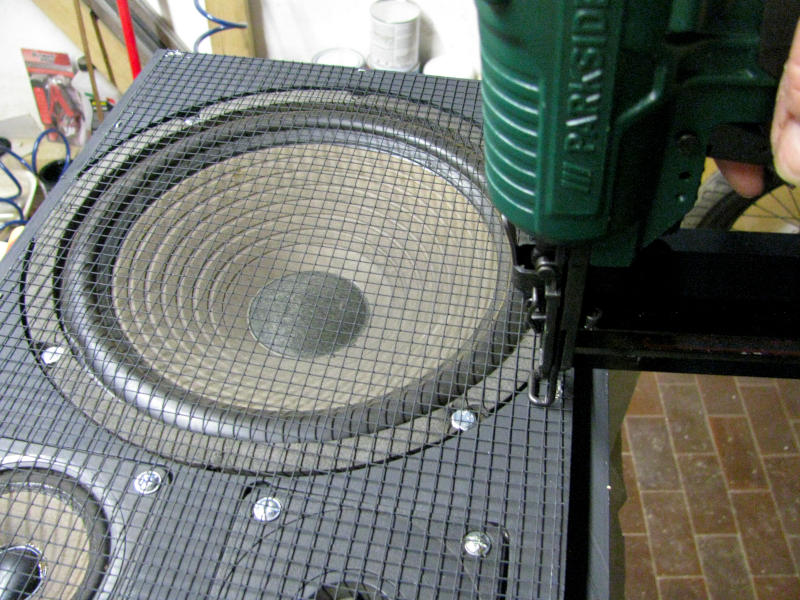

Il fissaggio della rete metallica di protezione con la graffatrice ad aria compressa

La rete metallica di protezione, preventivamente verniciata di nero insieme agli altri pannelli, è stata fissata al bordo del pannello frontale con graffe metalliche inserite con la graffatrice ad aria compressa Parkside. La graffatrice ad aria compressa è lo strumento ideale per questa operazione: permette di inserire le graffe con precisione e in rapida successione, garantendo un fissaggio uniforme su tutto il perimetro senza il rischio di deformare la rete. Chi non dispone di una graffatrice ad aria compressa può ottenere un risultato analogo con una graffatrice manuale robusta o, in alternativa, con dei semplici chiodini a U fissati con un martello leggero. Come si vede nella foto, la rete è stata applicata direttamente sopra agli altoparlanti già montati, coprendo uniformemente l'intera superficie del pannello frontale.

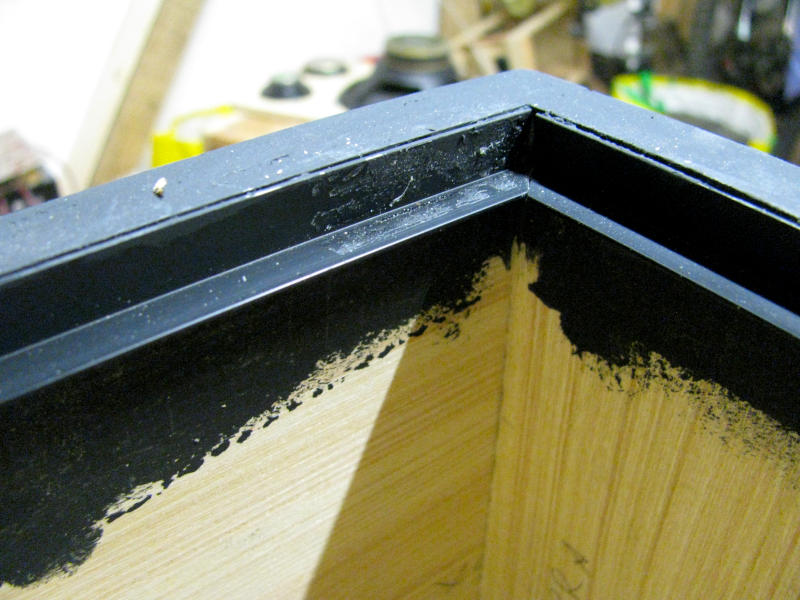

Il profilato ad L e il bordino paraspifferi: la soluzione per il pannello frontale

Per alloggiare il pannello frontale all'interno della cassa in modo che i bordi della rete metallica non fossero visibili né sporgenti, è stato incollato lungo tutto il perimetro interno della cassa un profilato ad L in plastica nera da 10x10mm. Il pannello frontale appoggia sul lato orizzontale del profilato ed è fissato dall'interno con viti, mentre le graffe di fissaggio della rete rimangono completamente nascoste. Sul lato del profilato su cui appoggia il pannello frontale è stato inoltre incollato un bordino in gomma paraspifferi (lo stesso tipo utilizzato per le finestre) che garantisce la tenuta ermetica della cassa, requisito fondamentale per il corretto funzionamento del woofer a sospensione pneumatica.

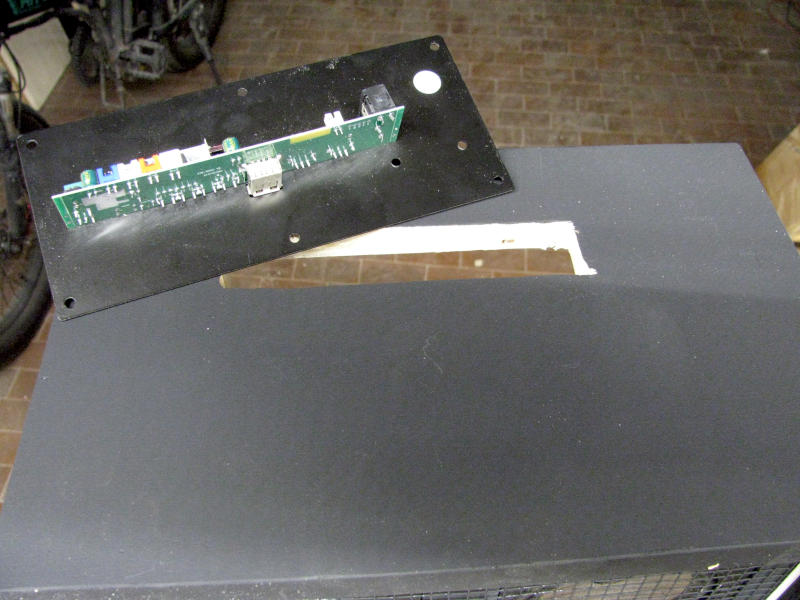

Il vano della scheda amplificatore: il foro nel pannello superiore

Per alloggiare la scheda amplificatore è stato ricavato un foro rettangolare nel pannello superiore della cassa, eseguito con trapano e seghetto alternativo. La scheda è montata su un pannello metallico nero che funge da cornice e da supporto, che viene fissato al pannello superiore con viti.

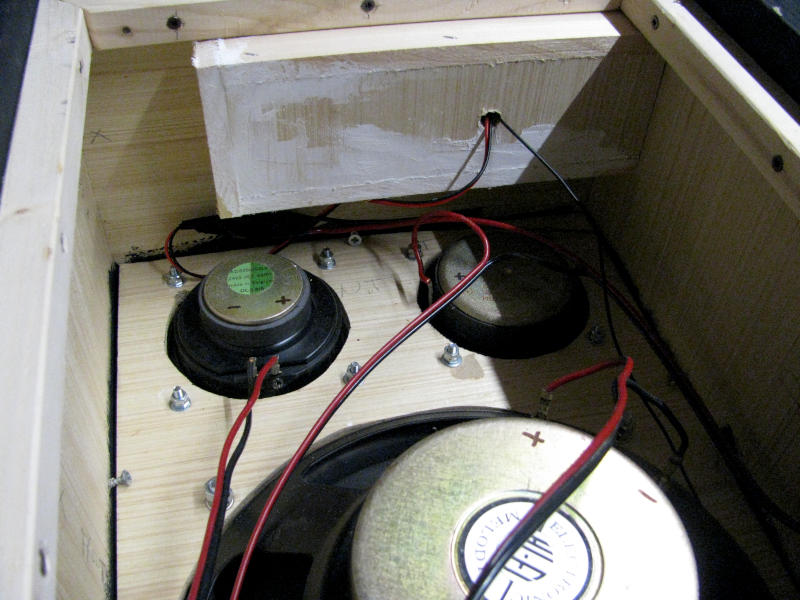

La scatola interna per la tenuta ermetica sotto la scheda amplificatore

Un dettaglio costruttivo importante, spesso trascurato in progetti simili, riguarda la tenuta ermetica nella zona della scheda amplificatore. La scheda è infatti forata in più punti e, senza un adeguato isolamento, comprometterebbe la sigillatura della cassa rendendo inefficace la sospensione pneumatica del woofer. La soluzione adottata è stata costruire una piccola scatola in legno da posizionare all'interno della cassa direttamente sotto alla scheda, separando fisicamente il vano dell'amplificatore dal volume interno della cassa acustica. Come si vede nella foto, la scatola è ben visibile in alto, incollata e avvitata al pannello superiore. Il foro di passaggio dei cavi di collegamento tra la scheda e gli altoparlanti, visibili con i loro cavi rossi e neri, è stato poi accuratamente sigillato con silicone per garantire la tenuta completa dell'aria.

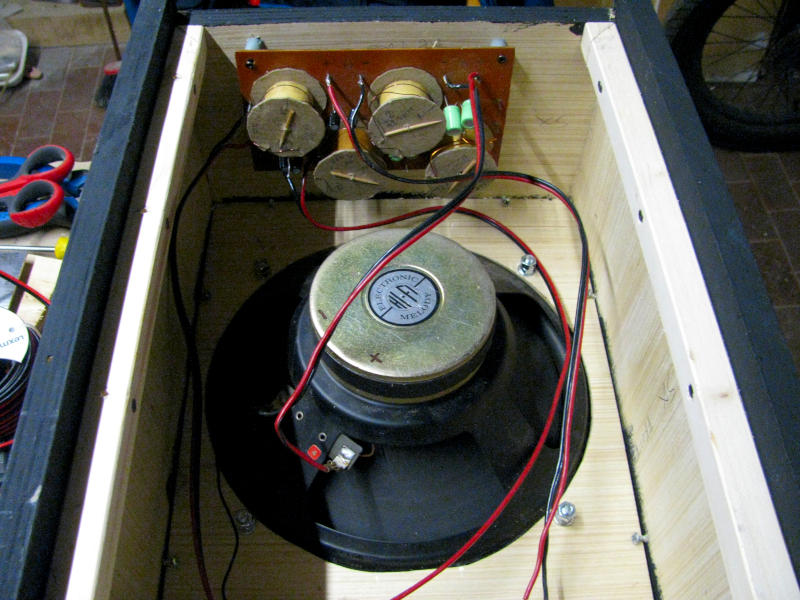

Il cablaggio interno: crossover a tre vie e collegamento degli altoparlanti

Con la cassa aperta sul lato posteriore è possibile vedere chiaramente l'interno del sistema prima della chiusura definitiva. In alto è ben visibile il crossover passivo a tre vie autocostruito, recuperato dalla stessa cassa acustica da cui provengono gli altoparlanti, un componente che ha ritrovato nuova vita in questo progetto.

Vale la pena sottolineare un dettaglio importante riguardo alla scheda amplificatore utilizzata: la scheda dispone di due uscite audio distinte. La prima, utilizzata in questo progetto per pilotare il crossover a tre vie, trasmette l'intera risposta in frequenza dell'amplificatore. La seconda uscita è invece dotata di un filtro passa-alto ed è specifica per il collegamento di un tweeter, una precauzione necessaria in quanto, a differenza di un woofer che per sua natura meccanica attenua autonomamente le frequenze più alte, un tweeter alimentato con l'intera banda di frequenze rischierebbe di danneggiarsi irreparabilmente. Questo significa che chi volesse realizzare una versione semplificata con un solo altoparlante full-range non avrà bisogno di un crossover passivo esterno, mentre chi volesse utilizzare due altoparlanti, un woofer e un tweeter, potrà sfruttare direttamente le due uscite della scheda anche in questo caso senza dover utilizzare componenti aggiuntivi.

Il pannello posteriore è stato infine fissato dall'esterno con viti sul listello perimetrale visibile nella foto, anch'esso guarnito con il bordino paraspifferi in gomma per garantire la tenuta ermetica della cassa.

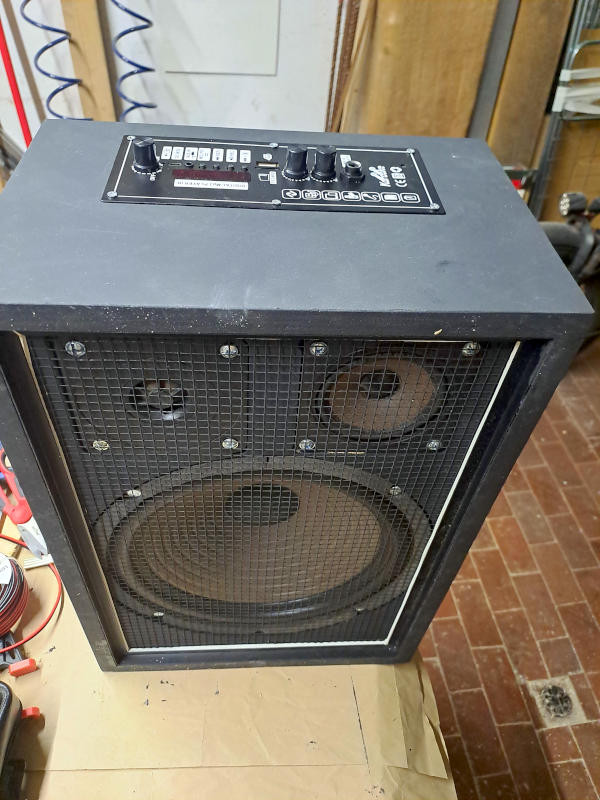

La cassa amplificata per karaoke completata: il risultato finale

Eccola finalmente assemblata e funzionante. La cassa amplificata per karaoke fai da te si presenta con un aspetto pulito e professionale: la verniciatura nera opaca uniforme, la rete metallica di protezione che lascia intravedere gli altoparlanti, il profilato nero che incornicia il pannello frontale e la scheda amplificatore Bluetooth con i suoi controlli ben integrata nel pannello superiore. Un risultato che non ha nulla da invidiare ai prodotti commerciali di fascia analoga, realizzato interamente con materiali di recupero, componenti economici e una buona dose di creatività, per una spesa complessiva di gran lunga inferiore ai 200 euro del prodotto che aveva ispirato il progetto.

Conclusioni e ringraziamenti

Eccoci arrivati alla fine di questa guida: la cassa amplificata per karaoke è ora completa, funzionante e pronta per animare la prossima serata tra amici. Come hai visto, si tratta di un progetto che richiede un po' di pazienza e una discreta familiarità con le lavorazioni del legno e con l'elettronica di base, ma che alla fine ripaga ampiamente lo sforzo sia in termini di soddisfazione personale che di risparmio rispetto all'acquisto di un prodotto commerciale equivalente.

Il vero punto di forza di questo progetto è la sua flessibilità: gli altoparlanti, la scheda amplificatore e le dimensioni della cassa possono essere adattati in base ai componenti disponibili e alle proprie esigenze. Chi volesse approfondire la parte di lavorazione del legno, la costruzione della cassa, le tecniche di fresatura e le giunzioni a lamelli, troverà un articolo dedicato esclusivamente a questi aspetti nella sezione Falegnameria del sito: [Costruire una cassa acustica in compensato multistrato: tecniche di taglio, fresatura e finitura].

Se hai trovato utile questa guida e desideri approfondire altri progetti legati all'elettronica hobbistica, puoi continuare la lettura visitando gli altri contenuti presenti nella sezione del sito dedicata all'Elettronica e Robotica, dove troverai molte altre guide pratiche e spiegazioni passo‑passo.

Tengo molto alla qualità e all'originalità dei contenuti che pubblico. Per questo preferisco che non vengano copiati o ripubblicati altrove. Se però ritieni che questa guida possa essere utile ad altre persone, sarò davvero felice se vorrai condividere il link alla pagina: è il modo più corretto per diffondere le informazioni e sostenere il lavoro che c'è dietro ogni articolo.

Buone Costruzioni Fai Da Te a Tutti

Luciano (Capitan Farloc)
