Come costruire un mobile usando l'assemblaggio a "Perni e Barilotti" (di Mariobrossh)

Indice

Vuoi costruire un mobile solido e smontabile come quelli che si comprano nei grandi negozi? Il sistema a perni e barilotti è quello che fa per te! In questa guida ti mostriamo passo passo come funziona questo tipo di assemblaggio, come fare i fori corretti e montare il tutto con precisione. Con un po’ di attenzione e gli strumenti giusti, potrai ottenere un risultato professionale anche a casa!

Introduzione

Arieccomi................. :D
siccome mi è stato chiesto di fare un mobiletto per il bagno in multistrato bilaminato bianco smontabile, cosa c'è di meglio se non utilizzare i famosi perni e barilotti con cui sono costruiti la maggior parte dei mobili smontabili in truciolare ?
Il problema è che non li ho mai usati, quindi vorrei condividere con voi la prova che ho fatto con pezzi di scarto.

Il contenuto del kit

Per prima cosa vediamo cosa sono e cosa contiene il kit
da sinistra abbiamo
una bussola da 10 mm
un barilotto da 10 mm
un perno da 7 x 20 mm
un grano da 3 mm

kit per assemblare giunzioni a perni e barilotti

Montaggio del perno

Ora per iniziare facciamo un foro da 9 mm come da foto sulla base del mobile a 9 mm dal bordo per una profondità di 11 mm, il foro deve essere più piccolo della bussola (che ha un diametro di 10mm) altrimenti ci balla dentro.

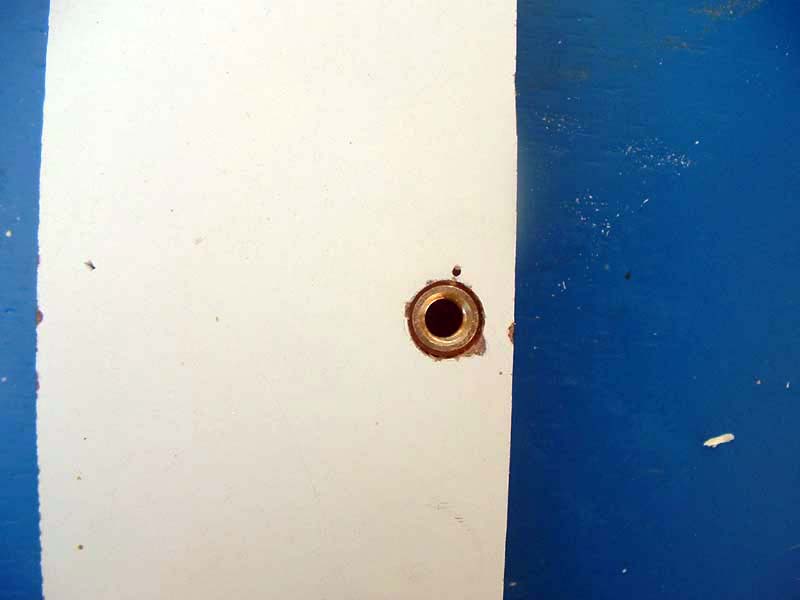

preparazione del foro per inserire il perno della giunzione

Quindi inseriamo la bussola nel foro aiutandoci con un martello ed avvitiamo il perno

inserimento del perno sulla bussola filettata

Fare il foro per la sede del perno sul dorso dell'altro pezzo

A questo punto passiamo a forare l'altro fianco del mobile sul dorso anche qui a 9 mm dal bordo per un profondità di 22 mm con una punta da 7 mm.
Avvolgendo un pezzo di nastro adesivo (quello di carta andrà benissimo allo scopo) sulla punta del trapano alla giusta misura, potremo facilmente capire quando il foro è arrivato a profondità desiderata.

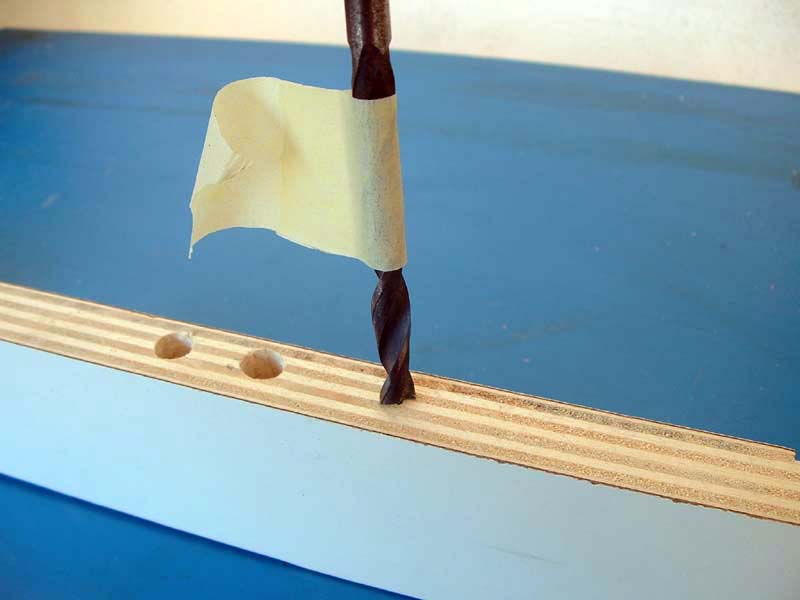

Mettere un pezzo di nastro per indicare la giusta profondità del foro

Fare il foro per inserire il barilotto

ora passiamo al foro che dovrà ospitare il barilotto e che dovrà essere di diametro 10 mm e profondo fino al foro del perno.
La distanza dal bordo dovrà essere di 21 mm e dovremo fare attenzione a farlo venire perfettamente centrato col
foro del perno.

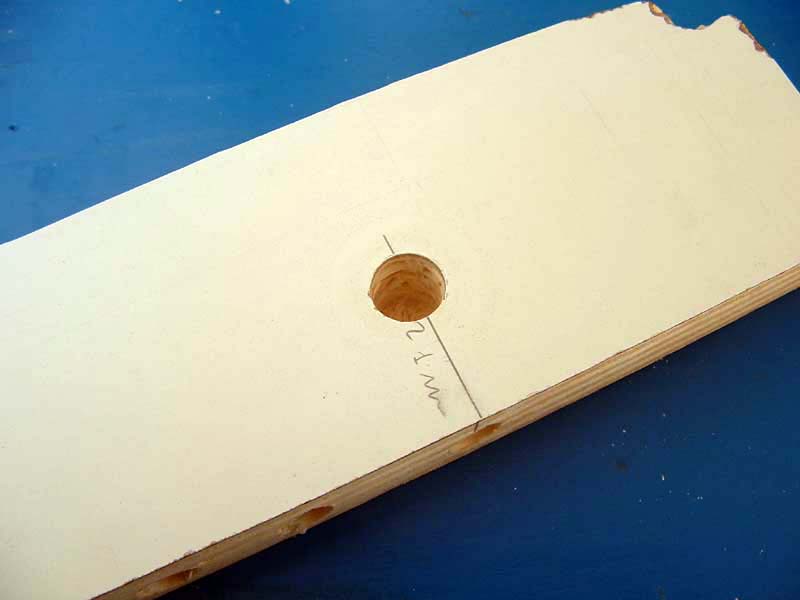

Foro per ospitare il barilotto

Inseriamo ora il barilotto avendo cura di far coincidere le tacche con la linea segnata in precedenza.

Inseriamo il barilotto nel foro fatto in precedenza

Assembliamo la giunzione

Infiliamo il fianco col perno nel foro ed avvitiamo il grano nel barilotto

Inseriamo il perno nel foro predisposto

Avvitiamo il grano fino in fondo in modo da sentire che la base attira a se il fianco.

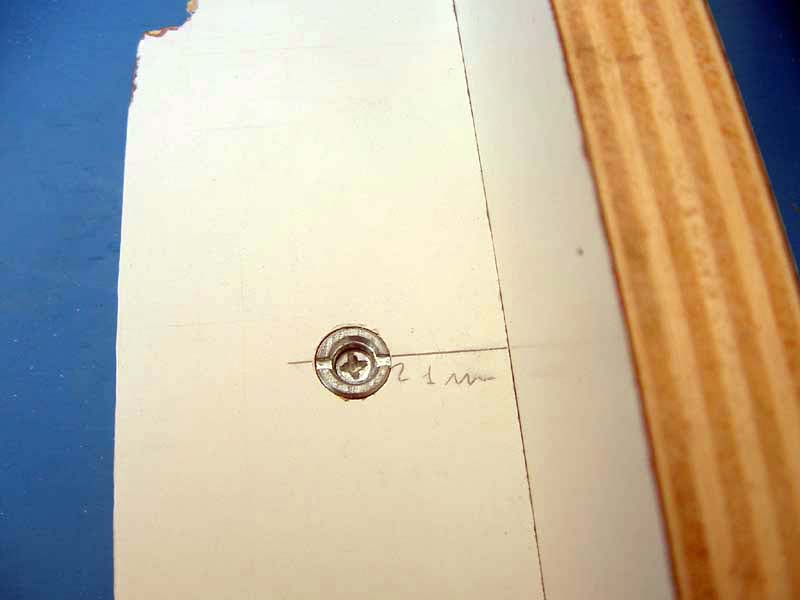

Stringiamo la giunzione girando il barilotto con un giravite

Conclusioni

Come si vede da questa foto se abbiamo rispettato le misure i due pezzi sono perfettamente a filo e la giuntura risulta facilmente smontabile ed affidabile perchè il legno del mobile non viene mai sollecitato.

pezzi assemblati con giunzioni a perno e barilotto

Chi volesse porre qualche quesito su questo argomento può farlo nella discussione già aperta sul forum al seguente link:
https://www.ilsitodelfaidate.it/FDTForum/viewtopic.php?t=6811

Grazie
Mariobrossh
