Come funziona una lavatrice: schema, componenti e principio di funzionamento (di Capitan Farloc)

Come funziona una lavatrice: il ciclo di lavaggio spiegato passo per passo

Ti sei mai chiesto cosa succede davvero dentro una lavatrice mentre lava i tuoi vestiti? Dietro un apparente gesto semplice, caricare i panni, scegliere il programma e premere un tasto, si nasconde in realtà una sequenza precisa di operazioni, coordinata da una serie di componenti elettrici e meccanici che lavorano in perfetta sincronia.

In questo articolo ti spieghiamo come funziona una lavatrice in modo semplice e diretto: quali sono i componenti principali, a cosa servono e come interagiscono durante un ciclo di lavaggio. Capire il meccanismo ti sarà utile anche per riconoscere eventuali guasti e, perché no, tentare qualche riparazione fai da te!

Vale la pena precisare che non tutte le lavatrici sono identiche: esistono modelli più semplici con selettore elettromeccanico ed altri governati da una vera e propria scheda elettronica con microprocessore. Nonostante queste differenze, il principio di funzionamento di base è sempre lo stesso ed è quello che andremo a scoprire insieme

I componenti principali di una lavatrice: schema di funzionamento

Prima di entrare nel dettaglio di ogni singolo componente, è utile avere una visione d'insieme di come sono collegati tra loro all'interno della lavatrice. Lo schema qui sotto mostra tutti i protagonisti del ciclo di lavaggio e le loro connessioni: dall'elettrovalvola di carico dell'acqua alla pompa di scarico, passando per il selettore dei programmi, il pressostato, la resistenza, la sonda di temperatura, il motore e la chiusura dell'oblò.

Tienilo come riferimento mentre leggi i paragrafi successivi: ti aiuterà a capire come ogni componente si inserisce nel funzionamento complessivo della lavatrice.

Come funziona il ciclo di lavaggio: la sequenza passo per passo

Il "cervello" dell'intera lavatrice è il Selettore dei Programmi di Lavaggio: nelle vecchie lavatrici era un sistema elettromeccanico chiamato comunemente "Timer", mentre oggi è una scheda elettronica chiamata Unità di Controllo. È lei che, ricevendo informazioni dai vari sensori, coordina in sequenza tutti i componenti. Ecco come si svolge un tipico ciclo di lavaggio:

1) Verifica e blocco dell'oblò: Prima di tutto l'unità di controllo verifica che l'Oblò sia ben chiuso: se non lo è, il ciclo non parte. Una volta confermata la chiusura, un attuatore blocca lo sportello per tutta la durata del lavaggio.

2) Carico dell'acqua: Si apre l'Elettrovalvola, un rubinetto elettrico che lascia entrare l'acqua nella vasca. L'acqua passa attraverso il Cassetto del Detersivo, sciogliendolo e trascinandolo all'interno del cestello.

3) Controllo del livello: Man mano che la vasca si riempie, il Pressostato monitora la pressione dell'aria in un tubicino collegato al fondo della vasca. Quando l'acqua raggiunge il livello corretto, segnala all'unità di controllo di chiudere l'elettrovalvola.

4) Lavaggio: Il Motore entra in azione e fa ruotare il cestello, combinando l'azione meccanica del movimento dei panni con quella chimica del detersivo. Se il programma lo prevede, viene accesa anche la Resistenza per riscaldare l'acqua fino alla temperatura impostata, controllata da un apposito sensore detto "Sonda di Temperatura".

5) Scarico e centrifuga: L'unità di controllo attiva la Pompa di Scarico per espellere l'acqua sporca. Il motore aumenta poi la velocità per la centrifuga, eliminando quanta più acqua possibile dai panni.

Terminato lo scarico, il ciclo ricomincia con un nuovo carico di acqua pulita per la fase di risciacquo, senza detersivo questa volta, e così via fino al termine del programma.

Il selettore dei programmi e l'unità di controllo: il cervello della lavatrice

Questo componente è il vero cuore pulsante della lavatrice: è lui che decide cosa fare e quando farlo. Nelle lavatrici più vecchie si trattava di un sistema elettromeccanico, il cosiddetto Timer, in cui un piccolo motorino faceva avanzare lentamente un cilindro formato da una serie di ruote sagomate sovrapposte. La forma di ciascuna ruota determinava l'apertura o la chiusura di un contatto elettrico, accendendo o spegnendo i vari componenti (elettrovalvola, motore, resistenza, pompa…) nel momento giusto. Il motorino girava a velocità costante, governato dalla frequenza della corrente di rete, garantendo così la corretta durata di ogni fase del ciclo.

L'evoluzione del selettore: dalla meccanica all'elettronica

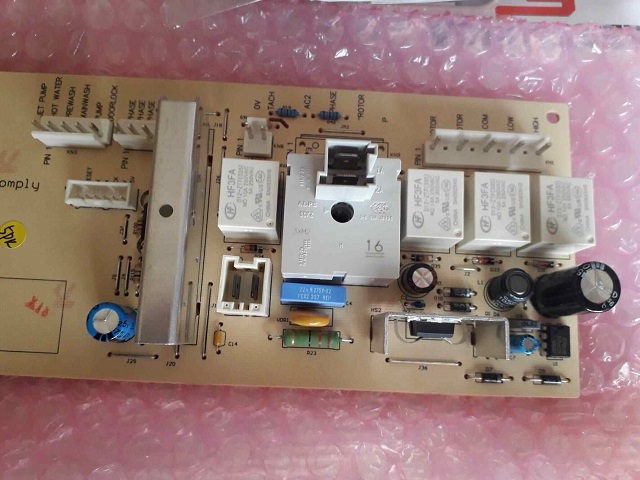

Nelle lavatrici moderne tutto questo è sostituito da una scheda elettronica con microprocessore, esattamente come avviene nei computer. Il programma è scritto nella memoria interna della scheda, che riceve in tempo reale le informazioni dai sensori, chiusura dell'oblò, livello dell'acqua, temperatura e decide autonomamente quando passare da una fase all'altra del ciclo di lavaggio.

L'elettroserratura e il bloccaporta dell'oblò: sicurezza prima di tutto

L'elettroserratura è un componente che svolge due compiti distinti ma complementari:

Il primo è quello di sensore di chiusura: verifica che l'oblò sia ben chiuso prima di consentire l'avvio del ciclo. Una semplice misura di sicurezza che impedisce alla lavatrice di partire con lo sportello aperto.

Il secondo è quello di attuatore di blocco: una volta avviato il ciclo, l'unità di controllo attiva il blocco dello sportello per tutta la durata del lavaggio, impedendo che venga aperto accidentalmente.

Ci sono due comportamenti che potrebbero sembrare anomali ma che sono in realtà del tutto normali. Il primo è che il blocco dell'oblò rimane attivo per circa 30-60 secondi anche dopo aver spento la lavatrice — è sufficiente aspettare. Il secondo, tipico delle lavatrici più vecchie, è che l'attuatore impiega qualche secondo ad attivarsi all'avvio, durante i quali la lavatrice sembra non rispondere: anche questo è normale.

Se invece la lavatrice non parte nonostante l'oblò sia chiuso, e il problema si risolve solo chiudendo lo sportello con più decisione, è probabile che il sensore di chiusura stia iniziando a cedere: un segnale che il componente andrà presto sostituito.

Per approfondire il principio di funzionamento dell'elettroserratura e scoprire come verificare se funziona correttamente, leggi l'articolo dedicato:
Come funziona il sistema di blocco dell'oblo di una lavatrice

L'elettrovalvola di carico dell'acqua: il rubinetto elettrico della lavatrice

Il termine "valvola" può far pensare alle vecchie valvole termoioniche delle radio d'epoca, ma in realtà indica semplicemente un regolatore di flusso — in pratica, un rubinetto. L'elettrovalvola è quindi un rubinetto comandato elettricamente, che l'unità di controllo apre e chiude per gestire il carico dell'acqua nella vasca.

Si trova in corrispondenza dell'attacco del tubo di carico dell'acqua, e in genere la parte filettata dove il tubo si avvita è già parte integrante dell'elettrovalvola stessa. Sul suo corpo è facilmente riconoscibile il solenoide: una bobina elettrica a cui fanno capo i due connettori dei fili di comando. Quando viene attraversato dalla corrente, il solenoide genera un campo magnetico che attrae un'ancora metallica, aprendo meccanicamente il rubinetto e consentendo all'acqua di scorrere dal tubo di carico verso il tubetto di gomma che la convoglia nel cassetto del detersivo.

Per approfondire il principio di funzionamento dell'elettrovalvola e scoprire come verificare se funziona correttamente, leggi l'articolo dedicato:
Come funziona l'elettrovalvola di una lavatrice

Il cassetto del detersivo: come l'acqua raggiunge il cestello

L'acqua che entra dall'elettrovalvola viene convogliata direttamente nel cassetto del detersivo, quello scompartimento estraibile che tutti conosciamo e in cui carichiamo detersivo, ammorbidente e, se necessario, candeggina o prodotto per il prelavaggio.

L'acqua passa sempre attraverso questo cassetto, ma solo nella prima fase del ciclo incontra il detersivo da sciogliere. Nelle fasi di risciacquo successive lo scompartimento è ormai vuoto, e l'acqua lo attraversa semplicemente per raggiungere il cestello tramite il tubo di uscita.

La cosa interessante è che il cassetto è diviso in più scompartimenti, e a seconda della fase del ciclo l'acqua viene indirizzata in uno piuttosto che in un altro. Nelle lavatrici più vecchie questo smistamento era gestito da un sistema di leve collegate meccanicamente alla manopola del selettore dei programmi. Nelle lavatrici moderne è invece l'unità di controllo a gestire tutto tramite un elettromeccanismo.

Nella foto è visibile un cassetto di tipo meccanico: in alto si riconosce il rinvio comandato dalla manopola del selettore, e la leva che sposta il flusso dell'acqua da uno scompartimento all'altro. La piccola lancetta al centro della leva serve per la taratura del meccanismo, eseguita in fabbrica durante il montaggio e che non va mai modificata.

Il pressostato: il sensore che misura il livello dell'acqua

L'acqua che entra dalla elettrovalvola, dopo aver attraversato il cassetto del detersivo, scende nella vasca attraverso un tubo posto nella parte superiore, cadendo "a pioggia" sul cestello e sugli indumenti. Ma come fa la lavatrice a sapere quando la vasca è sufficientemente piena per poter chiudere l'elettrovalvola e passare alla fase successiva?

Il componente incaricato di questo controllo è il pressostato, un sensore di pressione collegato tramite un sottile tubicino di gomma al fondo della vasca. Man mano che il livello dell'acqua sale, la pressione dell'aria intrappolata in questo tubicino aumenta. Quando la pressione raggiunge il valore corrispondente al livello desiderato, il pressostato scatta e invia il segnale all'unità di controllo, che provvede a chiudere l'elettrovalvola e proseguire con il ciclo.

Un meccanismo semplice ed efficace, che non richiede alcun contatto diretto con l'acqua per funzionare.

Per approfondire il principio di funzionamento del pressostato e scoprire come verificare se funziona correttamente, leggi l'articolo dedicato:
Come funziona il pressostato della lavatrice

Il motore per la rotazione del cestello: lavaggio e centrifuga

Con la messa in moto del cestello inizia il vero e proprio lavoro della lavatrice. La rotazione viene trasmessa al cestello tramite una cinghia che collega il motore a una puleggia posta sul retro della vasca, ben visibile nella foto. Nel corso degli anni sono stati utilizzati tre diversi tipi di motore, ciascuno con i propri pregi e difetti.

Il motore asincrono è il più vecchio dei tre e si trova principalmente nelle lavatrici di una certa età. Funziona sfruttando un campo magnetico rotante generato dallo sfasamento della corrente alternata, ottenuto tramite un condensatore. La direzione di rotazione può essere invertita semplicemente modificando il collegamento del condensatore. Il suo grande pregio è la robustezza e la quasi totale assenza di manutenzione; il difetto è che la velocità di rotazione è strettamente legata alla frequenza della corrente di rete, il che limita la lavatrice a sole due velocità: una per il lavaggio e una per la centrifuga.

Il motore a spazzole ha dominato il mercato per molti anni ed è ancora presente in numerose lavatrici in uso. Dispone di avvolgimenti di rame sul rotore che, alimentati tramite contatti striscianti in grafite chiamati spazzole, interagiscono con i magneti dello statore per generare il movimento. Il vantaggio principale è la facilità di variazione della velocità, che permette di offrire diverse opzioni di centrifuga. Lo svantaggio è che le spazzole si consumano nel tempo e devono essere periodicamente sostituite.

Il motore brushless con inverter è la tecnologia più moderna e oggi sempre più diffusa nelle lavatrici di fascia media e alta. In questo tipo di motore non esistono spazzole né contatti striscianti: la rotazione è generata da un campo magnetico controllato elettronicamente da un inverter, che regola con precisione velocità e coppia in ogni fase del ciclo. I vantaggi rispetto alle tecnologie precedenti sono notevoli: consumi energetici ridotti, funzionamento più silenzioso, minore usura meccanica e una gamma di velocità molto più ampia. Non a caso le lavatrici con motore brushless inverter sono spesso classificate nelle classi energetiche più efficienti.

La resistenza di riscaldamento dell'acqua e la sonda di temperatura

È risaputo che con l'acqua calda il detersivo agisce meglio, sciogliendosi più facilmente e rimuovendo lo sporco in modo più efficace. Per questo la lavatrice è dotata di una resistenza elettrica immersa nella vasca, che riscalda l'acqua durante la fase di lavaggio.

La resistenza non rimane accesa per tutta la durata del ciclo: è la sonda di temperatura a monitorare costantemente il valore dell'acqua e a segnalare all'unità di controllo quando è stata raggiunta la temperatura impostata, dopodiché la resistenza viene spenta.

Nelle lavatrici più vecchie questo controllo era affidato a uno o due semplici interruttori termostatici, il che limitava la scelta a una o due sole temperature di lavaggio. Le lavatrici moderne gestiscono invece la sonda di temperatura direttamente tramite l'unità di controllo, che è in grado di interpretarne i valori con precisione e offrire all'utente una gamma molto più ampia di temperature selezionabili, dai 20°C del lavaggio a freddo fino ai 90°C per i tessuti più resistenti.

La pompa di scarico: come viene espulsa l'acqua dalla vasca

Ogni fase del ciclo di lavaggio si conclude con lo svuotamento della vasca. A occuparsene è la pompa di scarico, un componente di tipo centrifugo: al suo interno una piccola girante rotante imprime all'acqua un moto vorticoso che, per forza centrifuga, la spinge verso l'alto attraverso il tubo di scarico fino al condotto di uscita.

Lo scarico avviene in modo temporizzato: l'unità di controllo mantiene attiva la pompa per un tempo predefinito, calcolato per essere sufficiente a svuotare completamente la vasca. In genere non è presente alcun sensore di livello dedicato allo scarico ed è semplicemente una questione di tempo, anche se alcune lavatrici hanno la possibilità di verificare anche un livello minimo dell'acqua che consente di segnalare un anomalia se dopo il tempo prestabilito fosse ancora presente troppa acqua nella vasca.

Un dettaglio pratico da non dimenticare: sul corpo della pompa è presente un filtro, accessibile dall'esterno della lavatrice tramite un tappo situato nella parte frontale bassa, spesso nascosto da una piccola copertura in plastica. Questo filtro ha il compito di trattenere eventuali oggetti estranei finiti nella vasca, monete, bottoni, residui di tessuto, e va pulito periodicamente per evitare che un'ostruzione rallenti o blocchi lo scarico.

Per approfondire il principio di funzionamento della pompa di scarico e scoprire come verificare se funziona correttamente, leggi l'articolo dedicato:
Pompa di scarico della lavatrice: funzionamento, guasti e soluzioni

Domande frequenti sulla lavatrice (FAQ)

• La lavatrice non parte: qual è il problema? Le cause più comuni sono due: l'oblò non è chiuso correttamente oppure il sensore di chiusura dell'elettroserratura non funziona a dovere. Se provi a chiudere lo sportello con più decisione e la lavatrice parte, è probabile che l'elettroserratura sia da sostituire. Per sapere come verificarla leggi: Come funziona il sistema di blocco dell'oblo della lavatrice
• La lavatrice non carica l'acqua: cosa controllare? Il componente da verificare per primo è l'elettrovalvola di carico. Potrebbe essere ostruita dal calcare oppure il solenoide potrebbe non funzionare correttamente. Per sapere come verificarla leggi: Come funziona l'elettrovalvola della lavatrice
• La lavatrice carica troppa o troppo poca acqua: di cosa si tratta? Il responsabile è quasi certamente il pressostato, il sensore che misura il livello dell'acqua nella vasca. Se è guasto o il tubicino di collegamento è ostruito, il segnale che invia all'unità di controllo non è corretto. Per sapere come verificarlo leggi: Come funziona il pressostato della lavatrice
• L'oblò rimane bloccato dopo il lavaggio: è normale? Sì, è del tutto normale. Il bloccaporta rimane attivo per 30-60 secondi anche dopo lo spegnimento della lavatrice, come misura di sicurezza. Se invece l'oblò rimane bloccato a lungo o in modo anomalo, potrebbe trattarsi di un guasto all'elettroserratura. Per sapere come verificarla leggi: Come funziona il sistema di blocco dell'oblo della lavatrice
• La lavatrice non scalda l'acqua: qual è il componente guasto? Le cause possibili sono due: la resistenza di riscaldamento potrebbe essere bruciata, oppure la sonda di temperatura potrebbe non funzionare correttamente.
• La lavatrice non scarica o scarica lentamente: cosa fare? Prima di tutto conviene controllare e pulire il filtro della pompa di scarico, accessibile dal pannello frontale nella parte bassa della lavatrice. Se il filtro è pulito e il problema persiste, potrebbe trattarsi di un guasto alla pompa stessa. Per sapere come verificarla leggi: Pompa di scarico della lavatrice: funzionamento, guasti e soluzioni
• La centrifuga non funziona o è troppo lenta: da dove si comincia? Il problema può riguardare il motore oppure, nelle lavatrici più vecchie, le spazzole consumate. In alcuni casi può essere coinvolta anche l'unità di controllo.

Conclusioni e ringraziamenti

Eccoci arrivati alla fine di questa guida: spero che la spiegazione del funzionamento della lavatrice ti abbia dato una visione chiara e completa di quello che succede dentro di essa ad ogni ciclo di lavaggio. Conoscere i componenti principali, dall'unità di controllo alla pompa di scarico, è il primo passo per affrontare con sicurezza qualsiasi intervento di manutenzione o riparazione.

Se dopo aver letto questa guida hai individuato un possibile problema alla tua lavatrice, ho pubblicato alcuni articoli dedicati che ti accompagnano nel dettaglio nella diagnosi e nella verifica dei singoli componenti:

• Per l'elettroserratura e il bloccaporta: Bloccaporta e elettroserratura dell'oblò della lavatrice: funzionamento, diagnosi e revisione
• Per l'elettrovalvola di carico: Elettrovalvola della lavatrice: come funziona, come verificarla e come sostituirla
• Per il pressostato: Pressostato della lavatrice: come funziona, come verificarlo e come sostituirlo
• Per la pompa di scarico: Pompa di scarico della lavatrice: funzionamento, guasti e soluzioni

Se hai trovato utile questa guida e desideri approfondire altri interventi sugli elettrodomestici, puoi continuare la lettura visitando gli altri contenuti presenti nella sezione del sito dedicata agli Elettrodomestici, dove troverai molte altre guide pratiche e spiegazioni passo passo.

Tengo molto alla qualità e all'originalità dei contenuti che pubblico. Per questo preferisco che non vengano copiati o ripubblicati altrove. Se però ritieni che questa guida possa essere utile ad altre persone, sarò davvero felice se vorrai condividere il link alla pagina: è il modo più corretto per diffondere le informazioni e sostenere il lavoro che c'è dietro ogni articolo.

Per dubbi, chiarimenti o anche solo semplicemente per farci sapere che l'articolo è piaciuto, potete scrivere sulla discussione che è stata appositamente aperta sul forum:
<Come Funziona una Lavatrice - FORUM>

Buone Riparazioni Fai Da Te a Tutti.

Luciano (Capitan Farloc)
